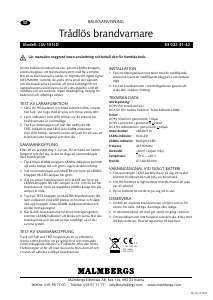

Bruksanvisning Malmbergs LM-101LD Brandvarnare

Bruksanvisning

MJ-JA-131007

Trådlös brandvarnare

Modell: LM-101LD 63 022 41-42

BRUKSANVISNING

Malmbergs Elektriska AB, Box 144, 692 23 Kumla

Telefon: 019-58 77 00 Telefax: 019-57 11 77 [email protected] www.malmbergs.com

SE

Denna trådlösa brandvarnare kan, genom LEARN-knappen,

sammankopplas i ett brandvarnarsystem med flera enheter.

När en av brandvarnarna sänder en högfrekvent digital signal

(433,92MHz), kommer de andra att ta emot den signalen

och alla brandvarnare kommer att larma samtidigt för att

uppmärksamma användarna på att vidta åtgärder.

Lätt att

installera och att använda, ingen tråddragning,

lämplig för

både hem och offentliga miljöer.

TEST AV LARMFUNKTION

1. Sätt i DC 9V-batteriet och 3xAA batterier LR06 i respek-

tive fack. Var noga med att plus och minus vänds rätt!

2. Larm-indikatorn (röd LED) blinkar var 43 sekund när

brandvarnaren är i normalläge.

3. Tryck på testknappen och håll den nedtryckt tills

TEST-indikatorn (röd LED) och LEARN-indikatorn

(röd LED) blinkar, larmet kommer att ljuda för att visa att

brandvarnaren fungerar som den ska.

SAMMANKOPPLING

Efter att du avslutat steg 1-3 ovan, för att testa om larmet

fungerar som det ska, är det nu dags att sammankoppla

flera brandvarnare.

1. Tryck till på LEARN-knappen, LEARN-indikatorn kommer

att växla mellan röd och grön i ingen särskild ordning.

2. Välj en brandvarnare som MASTER och tryck på LEARN-

knappen tills LED-lampan blir grön.

3. Välj en annan brandvarnaren som SLAVE och tryck på

LEARN-knappen tills LED-lampan är röd. Om du har fler

brandvarnare, tryck på respektive LEARN-knapp tills alla

lampor är röda.

4. Tryck på TEST-knappen på MASTER-brandvarnaren tills

larm-indikatorn (röd LED) blinkar och larmar, och släpp

inte upp knappen innan LEARN-indikatorn blinkar och

sänder mottagarsignal.

5. När SLAVE-brandvarnarna tar emot mottagarsignalen,

kommer LEARN-indikatorn att blinka och larma. När alla

brandvarnare som du valt larmar samtidigt, så är de i

samma system.

TEST AV SAMMANKOPPLING

Tryck och håll ned TEST-knappen på en av enheterna.

Denna enhet kommer att gå igång först och resterande

sammankopplade enheter ca 3 sekunder efter den första.

Fördröjningen är för att man ska kunna testa dom en och

en utan att aktivera samtliga brandvarnare.

INSTALLATION

1. Fäst monteringsskivan mot taket med de medföljande

skruvarna (samt de medföljande pluggarna om nödvän-

digt).

2. Lås fast brandvarnaren i monteringsskivan genom att

vrida den i medurs riktning.

TEKNISKA DATA

Märkspänning:

DC9V (för brandvarnare)

DC4,5V (för trådlös funktion, 3xAA batterier LR06)

Ström:

DC9V Vilström i genomsnitt <10µA

DC9V Larmström i genomsnitt <20mA

DC4,5V Arbetsström i genomsnitt <120µA

Antal decibel: ≥85dB/3 m

LARM-indikator: Röd LED

LEARN-indikator: Röd/grön LED

Frekvens: 433,92MHz

Räckvidd: <60 m i öppen miljö

Temperatur: -10°C – +40°C

Storlek: Ø 128×50 mm

VARNINGSSIGNAL VID SVAGT BATTERI

1. Om spänningen i 4,5V-batterierna är på väg att ta slut

kommer brandvarnaren att pipa var 60 sekund.

2. Om 9V-batteriet är lågt kommer brandvarnaren att pipa

var 43 sekund.

3. Byt ut batterierna om de är på väg att ta slut.

OBSERVERA

1. Undvik att använda brandvarnaren i miljöer som är för

varma, för kalla, fuktiga, dammiga eller rökiga.

2. Vi rekommenderar att man gör testet en gång i veckan.

3. Om brandvarnaren inte fungerar som den ska, börja med

att byta batterier. Överlåt reparation till fackman.

Läs manualen noggrant innan användning och behåll den för framtida bruk.

1134-CPD-059

EN 14604

LM-101LD

13
