SUPER STOPPER
TM
SUPER STOPPER
Super Stopper anti-reverse uses a one-way stainless steel
roller bearing to eliminate backlplay. It helps you drive the
hook home. The quicker you can take up line, the less likely a
fish will be able to expel your hook.
SUPER STOPPER
Le Super Stopper anti-retour a été conçue afin d'éliminer
totalement le jeu en employant un rouleau à billes en acier
inoxydable qui tourne dans une seule direction (sens des
aiguilles d'une montre). Ceci vous aide à ramener facilement
l'hameçon et plus vite vous tirez sur la ligne, moins le poisson
aura de chances de se décrocher.
SUPER STOPPER
El sistema contra marcha atrás del Super Stopper utiliza un
cojinete de rodillos de acero inoxidable de un solo sentido
para eliminar el juego hacia atrás. Le ayuda a recuperar el
anzuelo. Cuanto más rápido pueda recuperar la línea, menor
será la posibilidad de que el pez expulse su anzuelo.
VBS/FRICTION ADJUSTMENTS
CAST CONTROLS
Gaining control over spool overruns, or "backlashes" is quite
easy (see diagram below). Overruns occurring near the
beginning of the cast are best controlled with either the
Shimano Variable Brake System or the magnetic cast control.
Overruns occurring at the end of the cast are best controlled
with the friction cast control.
COMMANDES DE LANCER
Acquérir le contrôle sur les fameuses "perruques" de fil est
très facile (voir diagramme ci-dessous). Les perruques de fil
qui se produisent au début du lancer seront aussi bien
contrôlées avec le Système de Frein Variable qu'avec le
contrôle magnétique de la bobine. Les perruques de fil qui se
produisent à la fin du lancer sont mieux contrôlées avec le
bouton de commande à lancer.
CONTROLES DE LANZAMIENTO
El controlar situaciones donde el carrete sobrepasa su límite,
también conocidas como "contragolpes" es bastante fácil (ver
el diagrama abajo). Si el carrete desborda su límite al
principio del lanzamiento, éste se controla mejor con el
Shimano Variable Brake System (Sistema de Freno Variable
Shimano) o con el control magnético de lanzamiento. Si el
carrete desborda su límite al finalizar el lanzamiento, éste se
controla mejor con el control de fricción del lanzamiento.
The cast
Le lancer
El lanzamiento
Reel
Moulinet
Carrete
Fish
Poisson
Pez
•If backlash occurs here
adjust with Magnetic or
Shimano Variable Brake
System controls.
•Si la perruque se produit ici,
ajustez avec le contrôle
magnétique ou avec le
système de frein variable.
•Si el contragolpe ocurre
aquí, ajuste con el control
magnético o con el
Shimano Variable Brake
System (Sistema de Freno
Variable Shimano)
•If backlash occurs here
adjust Friction cast control.
•Si la perruque se produit ici,
ajustez le bouton de
"commande à lancer".
•Si el contragolpe ocurre
aquí, ajuste con el control
de fricción del lanzamiento.
CAST CONTROL
The cast control knob is used to add the proper amount of
friction to the spool. Too much friction shortens the casting
distance, too little leaves overrun and backlash unchecked.
Turn the cast control knob clockwise to increase friction,
counter-clockwise to decrease friction. The proper setting will
vary with lure type and weight, and line weight.
COMMANDE DE LANCER
Le bouton de commande de lancer est utilisé pour ajouter la
friction nécessaire au tambour. En effet, si une friction
excessive réduit la distance du lancer, une friction trop
réduite peut en revanche laisser trop de mou. Tournez le
bouton de commande de lancer dans le sens des aiguilles
d'une montre pour augmenter la friction et dans le sens
inverse pour la diminuer. Les réglages dépendent du type
d'appât, des différents poids utilisés et de la capacité du
monofilament.
CONTROL DE LANZAMIENTO
La perilla de control de lanzamiento se utiliza para aumentar
la cantidad adecuada de fricción en el carrete. Demasiada
fricción disminuye la distancia del lanzamiento, y muy poca
fricción deja el desborde de límite y el contragolpe sin ser
chequeados. Haga girar la perilla de control de lanzamiento
en el sentido de las agujas del reloj para aumentar la fricción,
y en sentido contrario para disminuir la fricción. El ajuste
adecuado dependerá del tipo de carnada y su peso y del peso
de la línea.
QUICKFIRE II
®
QUICKFIRE II
The QuickFire II thumb bar gives you the ability to control both
the spool and the clutch with your thumb alone. The natural
hand position puts your thumb right on the QuickFire II clutch
bar. Press the bar to disengage the spool for unparalleled
casting, then turn the crank to reengage gearing.
QUICKFIRE II
La barre QuickFire II vous offre la possibilité de contrôler à la
fois le tambour et l'embrayage uniquement avec le pouce. En
position naturelle, le pouce se place exactement sur la barre
d'embrayage QuickFire II. Appuyez sur la barre pour
désengager le tambour pour un lancer non-parallèle, puis
tournez la manivelle pour réengager l'engrenage.
QUICKFIRE II
La barra para el pulgar del QuickFire II le proporciona la
capacidad de controlar el carrete y el embrague usando solo
el dedo pulgar. La posición natural de la mano coloca su dedo
pulgar justo encima de la barra del embrague del QuickFire II.
Presione la barra para desenganchar el carrete y tener un
lanzamiento sin igual, luego dle vuelta a la manivela para
volver a enganchar el mecanismo.
QuickFire II clutch bar
VARIABLE BRAKE SYSTEM
TM
The Shimano Variable Brake System uses weights located on
the palming side of the reel. The casting characteristics of
the reel are easily modified by switching all or combinations of
the six brake weights "on" or "off".
To access the brake weights on your reel see the instructions
under "Turnkey Spool Access or Quick Take-down" in this
manual.
To turn a weight "on" simply push it out (toward the outer
spool edge) past the inner retaining clips. To turn a weight
"off" push the weight inward past the clips. Weights can be
removed by pushing them out past the last retaining clip.
Spool
Tambour
Carrete
•Brake weight “on”.
•Poids de frein "on"
•El freno de la pesa
en la posición "on"
•Brake weight “off”.
•Poids de frein "off"
•El freno de la pesa
en la posición "off"
Spool shaft
Arbre de tambour
Caña de pescar con el carrete
Brake Weight
Poids de frein
Freno de la pesa
SISTEMA DE FRENO VARIABLE
El Sistema de Freno Variable Shimano utiliza las pesas que
están situadas en el lado de la palma del carrete. Las
características del lanzamiento son fácilmente modificadas al
cambiar de "on" a "off" todas las combinaciones de los frenos
de las pesas.
Para tener acceso a los frenos de las pesas en su carrete,
vea las instrucciones de este manual tituladas "Llave de
Acceso al Carrete" o "Desmontaje Rápido".
Para cambiar una pesa a la posición "on", simplemente
empújela hacia afuera (hacia el borde externo del carrete)
pasando los sujetadores internos. Para cambiar una pesa a la
posición "off", empuje la pesa hacia adentro pasando los
sujetadores internos. Las pesas pueden ser quitadas cuando
se las empuja hacia afuera mas allá del último sujetador.
SYSTEME DE FREIN VARIABLE
Le système de frein variable Shimano comprend des poids
situés sur le côté du tambour. Les caractéristiques de lancer
du moulinet peuvent être aisément modifiées en mettant tous
ou certains poids de freinage sur la position "on" ou sur "off".
Pour installer les poids sur le moulinet, consultez les
instructions données au paragraphe intitulé "Clef d'accès à la
bobine" ou "Démontage facile" de ce mode d'emploi.
Pour mettre un poids en position "on", poussez-le simplement
vers l'extérieur (vers le bord extérieur du tambour) au-dessus
des agrafes de retenue intérieures. Pour le mettre en
position "off", poussez le poids vers l'intérieur au-dessus des
agrafes. Les poids peuvent être enlevés en les poussant vers
l'extérieur au-dessus de la dernière agrafe de retenue.
QUICK TAKE-DOWN
The reel is designed to be easily and quickly disassembled for
maintenance and spool change. Loosening the two
thumbscrews on the sideplate will enable you to remove the
sideplate. Be careful to put the QuickFire II clutch bar in the
"up" position when reassembling the reel. Otherwise, it may
not mesh properly with the release mechanism. The slits in
the sideplate screws are wide enough to use a coin to apply a
sufficient amount of torque without over-tightening.
DEMONTAGE RAPIDE
Ce moulinet a été conçu pour être démonté facilement et
rapidement lors d'un changement de bobine. Après avoir
dévissé les deux vis du côté de la manivelle, vous pouvez
enlever la plaque du côté opposé. Soigneusement, assurez-
vous que la barre "QuickFire II" est placée à la position "Up"
quand vous réassemblerez le moulinet. Autrement, il se peut
que la barre ne se mette pas en place avec le mécanisme de
relâche. Les fentes des vis de la plaque latérale sont
suffisamment larges pour accommoder une pièce de monnaie
pour ainsi appliquer une quantité suffisante de torsion sans
toutefois les surserrer.
QUICK TAKE-DOWN
DESMONTAJE RÁPIDO
El carrete está diseñado para ser fácil y rápidamente
desmontado con fines de mantenimiento o de cambios de
carrete. Aflojando los dos tornillos de la placa lateral le
permitirá quitar la misma. Ponga cuidado de poner la barra
del embrague del QuickFire II en la posición "up" cuando esté
volviendo a armar el carrete. De otra manera, éste podría
dejar de engranar con el mecanismo de descarga. Las
ranuras de los tornillos de la placa lateral son lo
suficientemente anchos como para poder emplear una
moneda para aplicar la torsión de apriete suficiente sin
apretar de forma excesiva.

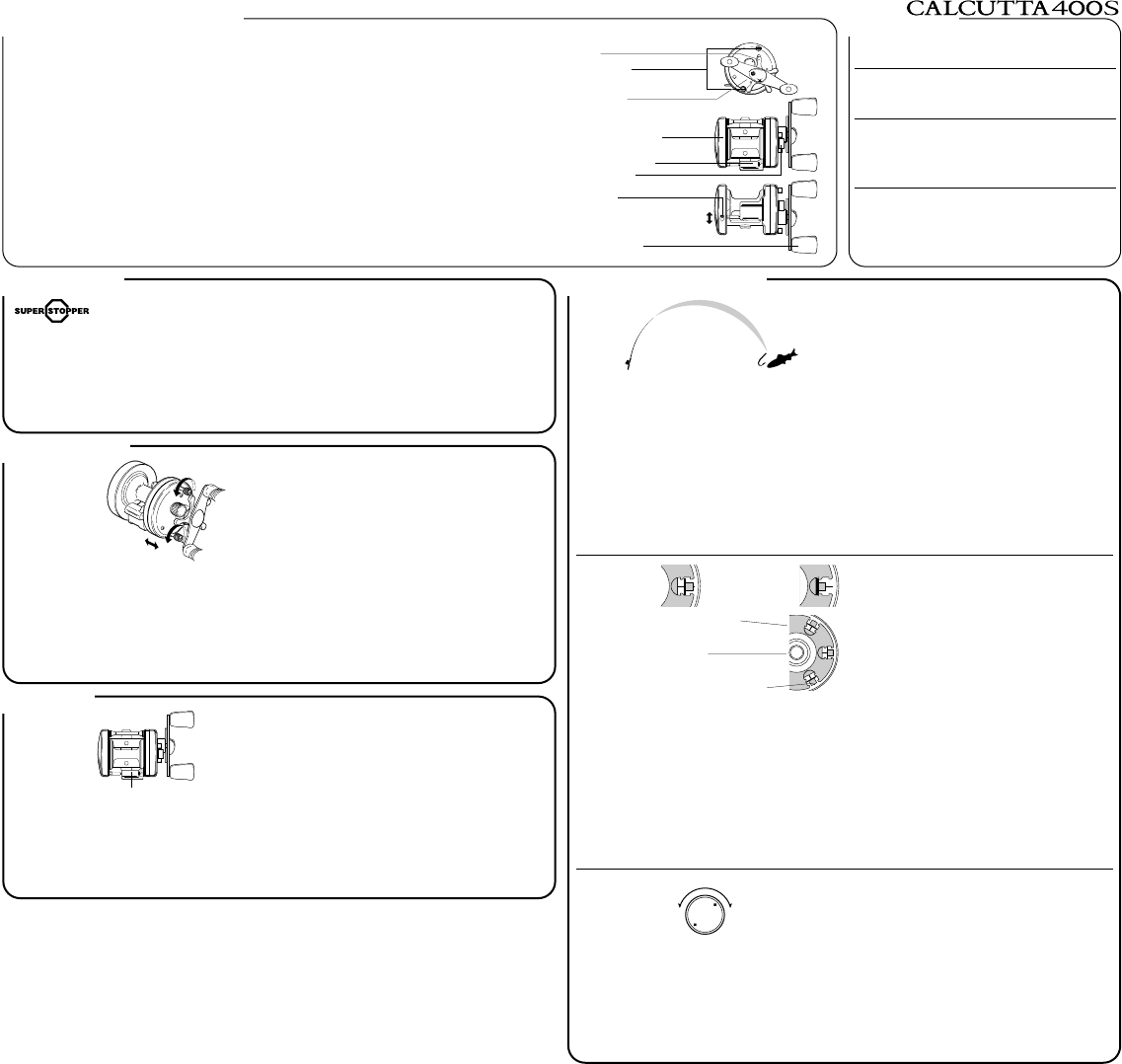

FEATURE AND CONTOROL POSITIONS
Paddle Knob Handle
QuickFire II
®
Clutch Bar
Variable Brake System
TM
Super Stopper
TM
Quick Take Down
Clicker Switch
Click On
Click Off
Clicker Switch
Cast Control Knob
Star Drag
CONTROLS:
CARACTERÍSTICAS:
● Proporción de equipo 4.7:1
● 2 cojinetes de bolas de acero inoxidable + 1 cojinete de
rodillos de acero inoxidable
● Sistema contra marcha atrás Super Stopper
TM
● Sistema de Freno Variable Shimano
● Poderoso mango con perilla de paleta
● Sistema de lanzamiento QuickFire II
®
con embrague de
barra
● Cuerpo construido de una sola pieza de aluminio (fraguado)
● Preciso carrete de aluminio
● Emisor de chasquido
SPECIFICATIONS
FEATURES:
● 4.7:1 gear ratio
● 2 stainless steel ball bearings + 1 stainless steel roller
bearing
● Super Stopper
TM
anti-reverse
● Shimano Variable Brake System
TM
● Paddle knob power handle
● QuickFire II
®
clutch bar casting system
● One piece aluminum body construction (forged)
● Precision aluminum spool
● Clicker
CALCUTTA 400S SERIES SPECIFICATIONS:
ITEM GEAR WEIGHT LINE CAPACITY
No. RATIO
oz.(g) lb-yds. φmm-m
CT-400S 4.7 : 1 11.3 (320) 12-330 0.4-200
14-260 0.45-150
17-210 0.5-115
20-160
CALCUTTA 400S REELS ARE PROTECTED BY THE
FOLLOWING PATENTS
MODEL U.S.A. PAT. No.
• CT-400S Re. 31920, 5275352
5393005, 5362011
CARACTÉRISTIQUES:
● Rapport d'engrenage 4.7:1
● 2 roulements à billes en acier inoxydable et 1 roulement à
rouleaux en acier inoxydable
● Super Stopper
TM
anti-retour
● Système de freinage variable Shimano
● Poignée double à prise aplatie
● Système de lancer avec barre d'embrayage QuickFire II
®
● Boîtier monobloc anodisé en aluminium (forgé)
● Tambour de précision en aluminium
● Cliquet
Delta i konversationen om denna produkt
Här kan du dela vad du tycker om Shimano Calcutta 400S Fiskerulle. Om du har en fråga, läs först noggrant igenom manualen. Att begära en manual kan göras genom att använda vårt kontaktformulär.
