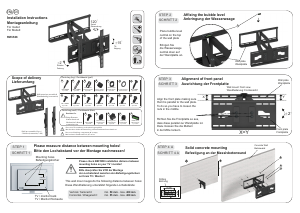

Bruksanvisning Ricoo S4844 Väggfäste

Behöver du en bruksanvisning för din Ricoo S4844 Väggfäste? Nedan kan du se och ladda ner PDF-bruksanvisningen gratis på svenska. Den här produkten har för närvarande 1 vanliga frågor, 0 kommentarer och har 0 röster. Om det här inte är bruksanvisningen du vill ha, vänligen kontakta oss.

Är produkten defekt och erbjuder bruksanvisningen ingen lösning? Gå till ett Repair Café för gratis reparationstjänster.

Bruksanvisning

--------------------------------------------------------------------------------

120

Swivel

Schwenkung

Tilt

Neigung

Affixing the bubble level

Anbringung der Wasserwaage

Place bubble level

central on the top

of the wall plate

Bringen Sie

die Wasserwaage

zentral oben auf

der Wandplatte an.

Wall plate

Wandplatte

Rotation

Drehung

Please measure distance between mounting holes!

Bitte den Lochabstand vor der Montage nachmessen!

Horizontal / Waagerecht

Vertical /

Senkrecht

TV / monitor back

TV / Monitor Rückseite

Mounting holes

Befestigungslöcher

Please check BEFORE installation distance between

mounting holes on your TV / monitor!

Bitte überprüfen Sie VOR der Montage

den Lochabstand zwischen den Befestigungslöchern

an Ihrem TV / Monitor!

This wall mount supports the following distance between holes:

Diese Wandhalterung unterstützt folgende Lochabstände:

Vertical / Senkrecht:

Horizontal / Waagerecht:

min. 50 mm - max. 400 mm

min. 55 mm - max. 400 mm

SCHRITT 1

STEP 1

50 mm

Solid concrete mounting

Befestigung an der Massivbetonwand

Concrete Wall

Betonwand

Drilling

Bohrung

SCHRITT 4 A

STEP



SCHRITT 2

STEP

Align the front plate making sure

that it is parallel to the wall plate.

To do so you have to loosen the

nuts in the middle.

Richten Sie die Frontplatte so aus,

dass diese parallel zur Wandplatte ist.

Dazu müssen Sie die Muttern

in der Mitte lockern.

Wall mount: front view

Wandhalterung: Frontansicht

Front plate

Frontplatte

Wall plate

Wandplatte

X Y

X=Y

--------------------------------------------------------------------------------

Alignment of front panel

Ausrichtung der Frontplatte

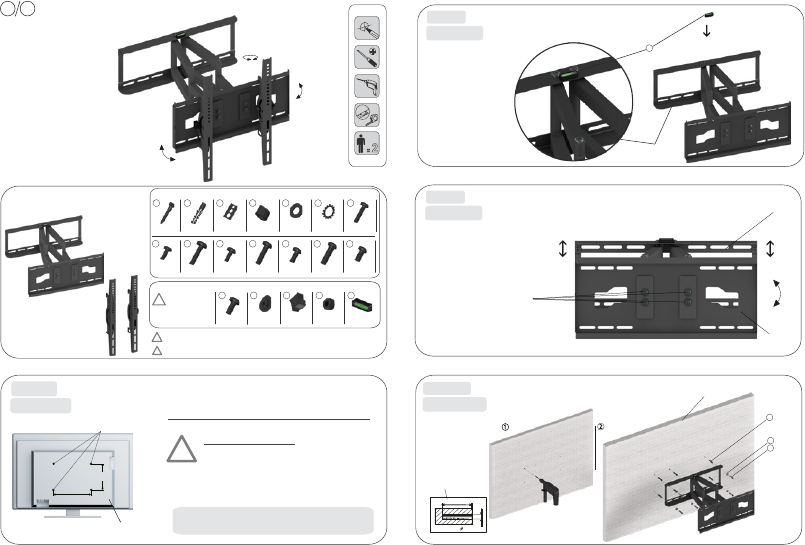

Installation Instructions

Montageanleitung

For model:

Für Modell:

RW-R48

SCHRITT 3

STEP

Plastic bag (big) / Plastikbeutel (groß)

Scope of delivery

Lieferumfang

Wall mount (pre-assembled)

Wandhalterung (vormontiert)

Rails (pre-assembled, 2 pcs.)

Schienen (vormontiert, 2 Stk.)

Plastic cylinder

Plastikzylinder

Please note: Plastik bag compartment „O“ is empty

Bitte beachten!: Plastikbeutel-Fach „O“ ist leer.

A B C D E

M5 x 30MM

4 pcs/Stk.

M4 x 16MM

4 pcs/Stk.

M5 x 16MM

4 pcs/Stk.

M6 x 30MM

4 pcs/Stk.

M6 x 16MM

4 pcs/Stk.

Metal washer

Metallscheibe

4 pcs/Stk.

S10 x 50MM

6 pcs/Stk.

M8 x 50MM

6 pcs/Stk.

Plain washer

Unterlegscheibe

4 pcs/Stk.

M N

M8 x 30MM

4 pcs/Stk.

M8 x 16MM

4 pcs/Stk.

Please note: The numbering on the plastic bag may dier!

Bitte beachten: die Durchnummerierung auf dem Plastikbeutel kann abweichen!

Toothed washer

Zahnscheiben

M4 x 30MM

4 pcs/Stk.

Plastic bag (small) / Plastikbeutel (klein)

Beachten Sie:

Einige Elemente

können bereits ab

Werk an den Schienen

vormontiert sein.

P Q R S T

M6 x 15MM

4 pcs/Stk.

Plastic washer

Plastikscheibe

4 pcs/Stk.

Bubble Level

Wasserwaage

1 pcs/Stk.

Locking knob

Feststellknauf

2 pcs/Stk.

Metal nut

Metallmutter

2 pcs/Stk.

EN DE
