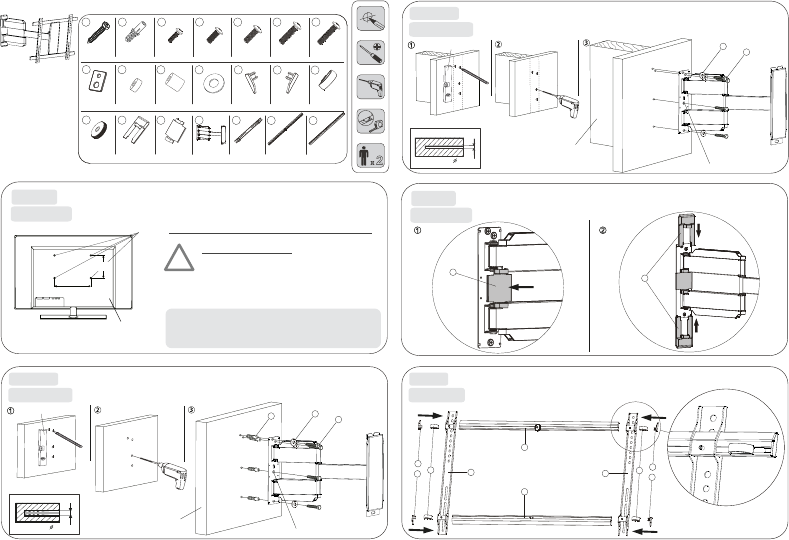

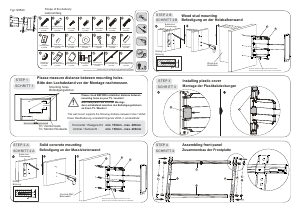

Bruksanvisning Ricoo S0544 Väggfäste

Behöver du en bruksanvisning för din Ricoo S0544 Väggfäste? Nedan kan du se och ladda ner PDF-bruksanvisningen gratis på svenska. Den här produkten har för närvarande 1 vanliga frågor, 0 kommentarer och har 0 röster. Om det här inte är bruksanvisningen du vill ha, vänligen kontakta oss.

Är produkten defekt och erbjuder bruksanvisningen ingen lösning? Gå till ett Repair Café för gratis reparationstjänster.

Bruksanvisning

Please measure distance between mounting holes.

Bitte den Lochabstand vor der Montage nachmessen.

Horizontal / Waagerecht

Vertical /

Senkrecht

TV / monitor back

TV / Monitor Rückseite

Mounting holes

Befestigungslöcher

Please check BEFORE installation distance between

mounting holes on your TV / monitor!

Bitte überprüfen Sie VOR der Montage

den Lochabstand zwischen den Befestigungslöchern

an Ihrem TV / Monitor!

This wall mount supports the following distance between holes / VESA:

Diese Wandhalterung unterstützt folgende VESA / Lochabstände:

Horizontal / Waagerecht:

min. 150mm - max. 400mm

Vertical / Senkrecht :

SCHRITT 1

STEP 1

min. 100mm - max. 400mm

Wood stud mounting

Befestigung an der Holzbalkenwand

Wood stud

Holzbalken

Drilling

Bohrung

SCHRITT 2 B

STEP

Bubble level

Wasserwaage



M5 x 14MM

4 pcs/Stk.

Concrete anchor

Betonwand Dübel

4 pcs/Stk.

Wall screw

Wandschraube

4 pcs/Stk.

Please note: The numbering on the plastic bag may differ!

Bitte beachten: die Durchnummerierung auf dem Plastikbeutel kann abweichen!

Scope of the delivery

Lieferumfang



Typ: S0544

M6 x 14MM

4 pcs/Stk.

M8 x 20MM

4 pcs/Stk.

M6 x 30MM

4 pcs/Stk.

M8 x 30MM

4 pcs/Stk.

Washer

Unterlegscheibe

4 pcs/Stk.

Small spacer

Abstandshalter klein

8 pcs/Stk.

D6 metal washer

D6 Metallscheibe

3 pcs/Stk.

Solid concrete mounting

Befestigung an der Massivbetonwand

Concrete Wall

Betonwand

Drilling

Bohrung

SCHRITT 2 A

STEP

Bubble level

Wasserwaage



10 mm

SCHRITT 3

STEP 3

Installing plastic cover

Montage der Plastikabdeckungen



Big spacer

Abstandshalter groß

4 pcs/Stk.

Thumbscrew

Flügelmutter

1 pcs/Stk.

Plastic cover 1

Plastik-Abdeckung 2

2 pcs/Stk.

Plastic cover 2

Plastik-Abdeckung 2

1 pcs/Stk.

Basic framework

Grundgerüst

1 pcs/Stk.

Mounting rail

Montagescheine

2 pcs/Stk.

Bottom horizontal bar

Horizontalbalken unten

1 pcs/Stk.

Plastic stopper 1

Plastikstopfen 1

2 pcs/Stk.

Plastic stopper 2

Plastikstopfen 2

2 pcs/Stk.

Bumper-Pad

Stosspolster

4 pcs/Stk.

Top horizontal bar

Horizontalbalken oben

1 pcs/Stk.

Note: No washer is required in this hole location

Beachten: keine Scheibe bei diesem Loch erforderlich

Note: No washer is required in this hole location

Beachten: keine Scheibe bei diesem Loch erforderlich

Assembling front panel

Zusammenbau der Frontplatte

SCHRITT 4

STEP
