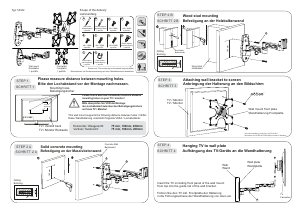

Bruksanvisning

Please measure distance between mounting holes.

Bitte den Lochabstand vor der Montage nachmessen.

Horizontal / Waagerecht

Vertical /

Senkrecht

TV / monitor back

TV / Monitor Rückseite

Mounting holes

Befestigungslöcher

Please check BEFORE installation distance between

mounting holes on your TV / monitor!

Bitte überprüfen Sie VOR der Montage

den Lochabstand zwischen den Befestigungslöchern

an Ihrem TV / Monitor!

This wall mount supports the following distance between holes / VESA:

Diese Wandhalterung unterstützt folgende VESA / Lochabstände:

Horizontal / Waagerecht:

75 mm, 100mm, 200mm

Vertical / Senkrecht :

SCHRITT 1

STEP 1

75 mm, 100mm, 200mm

SCHRITT 2 A

STEP 2 A

Wood stud mounting

Befestigung an der Holzbalkenwand

Wood stud

Holzbalken

Drilling

Bohrung

SCHRITT 2 B

STEP

Stud finder

Balkenfinder



Wall

Wand

Scope of the delivery

Lieferumfang

Solid concrete mounting

Befestigung an der Massivbetonwand

Concrete Wall

Betonwand

Drilling

Bohrung



Attaching wall bracket to screen

Anbringung der Halterung an den Bildschirm

Wall plate

Wandplatte

Fernseher

100mm



SCHRITT 4

STEP 4

Hanging TV to wall plate

Aufhängung des TV-Geräts an die Wandhalterung

Insert the TV including front panel of the wall mount

from top into the guide rail of the wall bracket.

Führen Sie den TV inkl. Frontplatte der Halterung

in die Führungsschiene der Wandhalterung von oben ein.

TV / Monitor

Wall mount front plate

Wandhalterung-Frontplatte

SCHRITT 3

STEP 3

Typ: S0322

Wall mount

Wandhalter

1 pcs/Stk.

Front plate

Frontplatte

1 pcs/Stk.

* Use the matching screws for your TV model.

* Benutzen Sie die für Ihr TV-Modell passende Schrauben.

M4 x 12MM

4 pcs/Stk.

Concrete anchor

Betonwand Dübel

2 pcs/Stk.

Wall screw

Wandschraube

2 pcs/Stk.

Please note: The numbering on the plastic bag may differ!

Bitte beachten: die Durchnummerierung auf dem Plastikbeutel kann abweichen!

M6 x 12MM

4 pcs/Stk.

M8 x 12MM

4 pcs/Stk.

Plastic stopper

Kunststoff-Stopfen

1 pcs/Stk.

Allen wrench

Inbusschlüssel

1 pcs/Stk.

Cable holder

Kabelhalterung

1 pcs/Stk.

M6 x 20MM

4 pcs/Stk.

M8 x 20MM

4 pcs/Stk.

Ladda ner bruksanvisning i Engelska (PDF, 0.63 MB)
