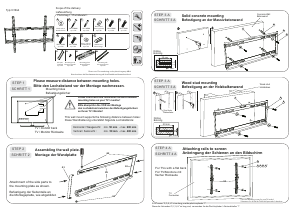

Bruksanvisning

Typ: N1964

Please measure distance between mounting holes.

Bitte den Lochabstand vor der Montage nachmessen.

Horizontal / Waagerecht

Vertical /

Senkrecht

TV / monitor back

TV / Monitor Rückseite

Mounting holes

Befestigungslöcher

Please check BEFORE installation distance between

mounting holes on your TV / monitor!

Bitte überprüfen Sie VOR der Montage

den Lochabstand zwischen den Befestigungslöchern

an Ihrem TV / Monitor!

This wall mount supports the following distance between holes:

Diese Wandhalterung unterstützt folgende Lochabstände:

Horizontal / Waagerecht: min. 50 mm - max. 600 mm

Vertical / Senkrecht : min. 50 mm - max. 400 mm

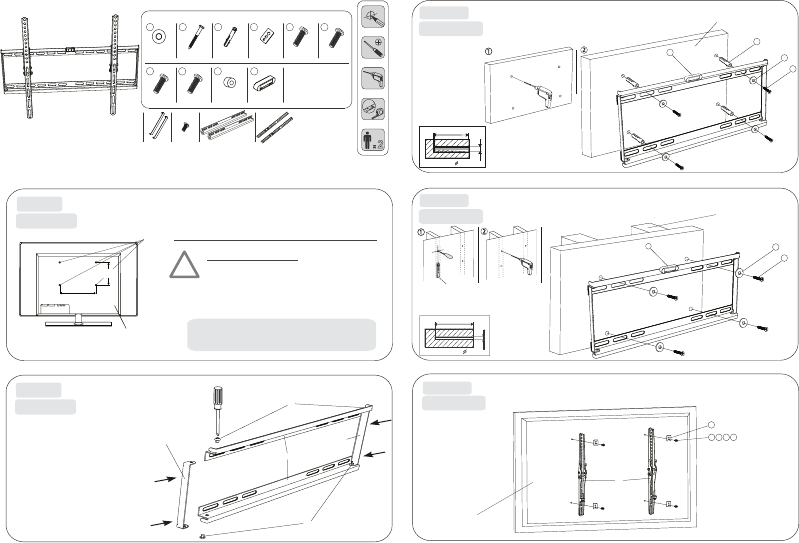

SCHRITT 1

STEP 1

Assembling the wall plate.

Montage der Wandplatte

Befestigung der Seitenteile an

die Montageplatte, wie abgebildet.

Attachment of the side parts to

the mounting plate as shown.

SCHRITT 2

STEP 2

50 mm

Solid concrete mounting

Befestigung an der Massivbetonwand

Concrete Wall

Betonwand

Drilling

Bohrung

SCHRITT 3 A

STEP



Wood stud mounting

Befestigung an der Holzbalkenwand

Wood stud

Holzbalken

Drilling

Bohrung

SCHRITT 3 A

STEP

Stud finder

Balkenfinder



50 mm

SCHRITT 4 A

STEP 4 A

Attaching rails to screen

Anbringung der Schienen an den Bildschirm

For TVs with a flat back

Für TV/Monitore mit

flacher Rückseite

Fernseher

* Use the matching screws for your TV model.

* Benutzen Sie die für Ihr TV-Modell passende Schrauben.

Please note: The numbering on the plastic bag may dier!

Bitte beachten: die Durchnummerierung auf dem Plastikbeutel kann abweichen!

Scope of the delivery

Lieferumfang

Side part

Seitenteil

2 pcs/Stk.

Mounting screw

Montageschraube

4 pcs/Stk.

Mounting plates

Montageplatten

2pcs/Stk.

G2 G3

Mounting rails

Montageschienen

2pcs/Stk.

Plastic bag 1 / Plastikbeutel 1

A B C D E F

H I J

M5 x 25MM

4 pcs/Stk.

M6 x 25MM

4 pcs/Stk.

M8 x 25MM

4 pcs/Stk.

M4 x 25MM

4 pcs/Stk.

Metal washer

Metallscheiben

S8 x 40MM

4 pcs/Stk.

M6 x 50MM

4 pcs/Stk.

Bubble level

Wasserwaage

Plastic cylinder

Plastikzylinder

8 pcs/Stk.

Plain washer

Unterlegscheibe

4 pcs/Stk.

, , ,

Wenn die Schrauben "E, F, G, H" zu lang sind, verwenden Sie die Plastikzylinder / Abstandshalter "I".

If the screws "E, F, G, H" is too long, use the plastic cylinder "I".
