Connect the fan to the mainboard, power supply or fan control-

ler. Depending on your CPU and the temperature inside the

case, you may interconnect the supplied Low-Noise Adapter

(L.N.A.) or Ultra-Low-Noise Adapter (U.L.N.A.) in order to

further reduce the fan’s operating noise.

Caution: When using the (U.)L.N.A., check the temperature

of your CPU using appropriate software (e.g. the respective

applications of your mainboard manufacturer), in order to

evade automatic throttling of the CPU due to the increased

temperature. If the cooling performance is insufficient, please

increase case ventilation or remove the (U.)L.N.A.

Thank you very much for choosing a Noctua cooler for your

Intel Xeon system. Please install the cooler according to this

manual.

Should you encounter any difficulties, please check the FAQs

on our website and don’t hesitate to contact our support team

at [email protected]. Noctua cannot be held responsible for

any damage or losses caused by compatibility issues.

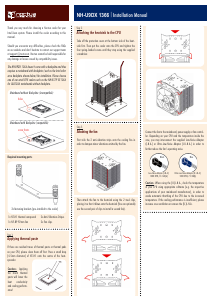

NH-U9DX 1366

Installation Manual

Step 3:

Attaching the fan

Applying thermal paste

Step 1:

If there are residual traces of thermal paste or thermal pads

on your CPU, please clean them off first. Press a small drop

(4-5mm diameter) of NT-H1 onto the centre of the heat-

spreader.

Required mounting parts:

Caution: Applying

too much thermal

paste will lower the

heat conductivity

and cooling perform-

ance!

Take off the protection cover at the bottom side of the heat-

sink first. Then put the cooler onto the CPU and tighten the

four spring-loaded screws until they stop using the supplied

screwdriver.

The NH-U9DX 1366 doesn’t come with a backplate and thus

requires a mainboard with backplate (such as the Intel refer-

ence backplate shown below) for installation. Please choose

one of our retail CPU coolers such as the NH-U12P SE1366

for LGA1366 mainboards without backplate.

1x NT-H1 thermal compound

1x NF-B9 92mm fan

Attaching the heatsink to the CPU

Step 2:

2x fastening brackets (pre-installed to the cooler)

2x Anti-Vibration-Stripes

2x Fan clips

First stick the 2 anti-vibration strips onto the cooling fins in

order to dampen minor vibrations emitted by the fan.

Low-Noise Adapter (L.N.A.)

1300 RPM, 13.1 dB(A)

Ultra-Low-Noise Adapter (U.L.N.A.)

1000 RPM, 7.9 dB(A)

Black Blue

Mainboard without Backplate (incompatible)

Mainboard with Backplate (compatible)

screw thruts

holes

Then attach the fan to the heatsink using the 2 steel clips,

placing it so that it blows onto the heatsink (You can optionally

use the second pair of clips to install a second fan).
