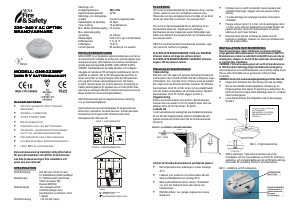

Bruksanvisning Nexa GNS-2236RF Brandvarnare

Bruksanvisning

220~240 V AC OPTISK

220~240 V AC OPTISK 220~240 V AC OPTISK

220~240 V AC OPTISK

BRANDVARNARE

BRANDVARNAREBRANDVARNARE

BRANDVARNARE

MODELL: GNS

MODELL: GNSMODELL: GNS

MODELL: GNS-

--

-2236

22362236

2236RF

RFRF

RF

(med 9 V batteribackup)

(med 9 V batteribackup)(med 9 V batteribackup)

(med 9 V batteribackup)

Huvudfunktioner:

Huvudfunktioner:Huvudfunktioner:

Huvudfunktioner:

•

Optisk sensor för pyrande

bränder

•

Ström-/larmdiod

•

TYST FUNKTION

•

Batteribackup

•

Varning vid låg batterinivå

•

Trådlös, sammankopplingsbar

(upp till 20 brandvarnare)

•

Dip-omkopplare för kodning

•

Levereras med monteringssats

•

Hög 85 db larmsignal

Denna bruksanvisning innehåller viktig information

för korrekt installation och drift för brandvarnaren.

Läs hela bruksanvisningen före installation och

spara den som referens.

SPECIFIKATION

Strömförsörjning : 220-240 Vac~ 50-60 Hz med

9 V batteribackup (batteri medföljer)

Batteribackup : 9 V Alkaline-batteri (Gold Peak

1604A, Energizer 522,

Duracell MN1604)

Batterilivslängd : Vid eventuellt avbrott i

strömförsörjningen drivs

brandvarnaren av batteriet i minst

1 månad

Strömförbrukning : < 40 mA drift (i larm)

Sändnings- och

mottagningsfrekvens : 868,4 VHz

Digital moduleringsmetod : GFSK

Sändnings- och mottagnings-

avstånd : över 80 m i öppet utrymme

Datahastighet vid sändning : 50 Kbps

Val av kodning : 16 kombinationer

Max. trådlös sammankoppling : 20 enheter

Max. sammankoppling

via ledning : 40 enheter

Rökkänslighet : 0,65-1,52 % per 3 m förmörkelse

Drifttemperatur : 0

o

C-40

o

C

Luftfuktighet : 10-90 %

Larmets ljudnivå : 85 decibel på 3 m avstånd

PRODUKTBESKRIVNING

GNS-2236RF är en flerstations optisk brandvarnare som har en

monterad bas för radiolänk så att den kan sammankopplas med

andra Garvan-larm. (Kan blandas och matchas med Garvans

optiska brandvarnare GNS-2236RF, GNS-2263RF & MTS-

166SRF). Radiolänkbasen har både sändare och mottagare

inbyggda och sänder en RF-larmsignal (radiofrekvens) när rök

upptäcks av enheten. När en RF-larmsignal tas emot från en

annan enhet hörs en hög larmsignal. Med den här funktionen

kan upp till 20 enheter sammankopplas inom 100 meters

avstånd, alla larm ljuder när ett larm aktiveras. Användning av

trådlös sändningsteknik för signalen har en fördel jämfört med

placering av ledningar eftersom brandvarnarna kan placeras på

längre avstånd än vid en ledningsinstallation.

Obs! Brandvarnaren kan inte kopplas till annan utrustning,

t.ex. en brandvarningspanel.

Alla brandvarnare ska sammankopplas för att garantera att

larmet hörs, speciellt av sovande personer. Korrekt placerade

brandvarnare är din garanti för att larmet ljuder innan

flyktvägarna har fyllts med rök.

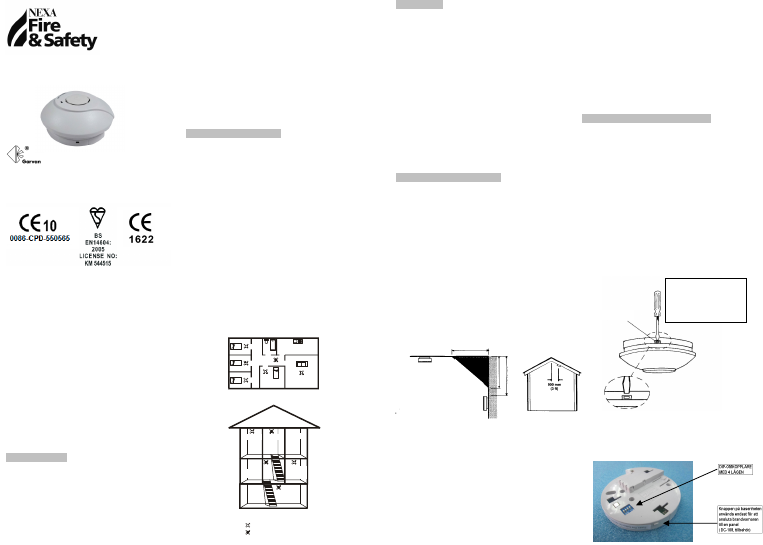

PLACERING

Om du har en enplansbostad bör du åtminstone ha en varnare

i hallen, mellan sovrum och vardagsrum (inklusive kök).

Placera den så nära vardagsrummet som möjligt och se till att

larmet kan höras från sovrummen. Se exempel i bild 1.

Om du har en flervåningsbostad bör du åtminstone ha en

brandvarnare längst ner i trapphuset och ytterligare

brandvarnare på varje trappavsats uppåt. Detta gäller även

källare men däremot inte kryputrymmen och oinredda vindar.

Se exempel i bild 2.

OBS! För maximalt skydd bör brandvarnare monteras i varje

rum (utom kök, badrum och garage).

PLACERA INTE BRANDVARNARE I KÖK eller BADRUM

eftersom stekos och ånga kan aktivera larmet.

PLACERA INTE BRANDVARNARE I GARAGET eftersom

avgaser lätt kan aktivera larmet.

Placering av brandvarnaren

Takmontering

Eftersom varm rök stiger och sprids är det bäst att montera på

central plats i taket. Undvik områden där det är dålig eller ingen

luftcirkulation, dvs. rummets hörnor. Placera också på avstånd

från objekt som kan förhindra att luften cirkulerar fritt. Montera

brandvarnaren minst 30 cm från lampor och prydnadsföremål

som kan hindra röken/värmen att nå brandvarnaren. Montera

brandvarnaren minst 30 cm från väggen. Se bild 3i.

Väggmontering

Placera inte brandvarnaren nära ett hörn. Brandvarnarens

överkant ska vara mellan 15-30 cm nedanför taket. Den ska

placeras minst 30 cm från hörnen. Se bild 3i.

Lutande tak

I rum med lutande eller spetsigt tak ska brandlarmet placeras

90 cm från den högsta punkten eftersom stillastående luft i

spetsen annars kan hindra röken från att nå brandvarnaren.

Se bild 3ii.

Undvik att montera brandvarnaren på följande platser:

•

Där temperaturen kan understiga 0

o

C eller överstiga

40

o

C

•

I badrum, kök, duschrum och andra platser där den

relativa luftfuktigheten kan överstiga 90 %

•

Nära prydnadsföremål, dörrar, lampor, fönsterlister

osv. som kan hindra att röken eller värmen når

brandvarnaren.

•

Rökfyllda miljöer, t.ex. garage. Avgaser kan orsaka

falska larm.

•

Intill eller precis ovanför värmekällor såsom element eller

ventilationsöppningar i väggen som kan påverka luftens

riktning.

•

I mycket dammiga och smutsiga utrymmen, till exempel

verkstäder.

•

Placera enheten minst 1,5 m från, och dra ledningarna minst

1 m från, lysrör eftersom elektriskt brus och/eller flimmer kan

påverka enheten. Anslut inte brandvarnaren till samma

säkring som lysrör eller dimmers.

•

Brandvarnaren ska inte monteras på platser som har

angripits av skadedjur. Insekter och smuts på värmesensorn

kan öka reaktionstiden.

INSTALLATION OCH MONTERING

Denna brandvarnare måste installeras av behörig elektriker

enligt gällande IEE-bestämmelser för elinstallationer (BS7671).

Brandvarnaren måste ha avbrottsfri strömtillförsel som inte av

misstag kan stängas av. Se till att den elektriska utrustningen

är isolerad före installation.

VARNING: Förhindra skada genom att se till att brandvarnaren

är fast förankrad i tak/vägg enligt installationsanvisningarna.

Alla brandvarnare som sammankopplats via en ledning måste drivas

från en enda strömkälla och en gemensam nollkrets måste

användas.

VARNING! Anslut inte sammankopplingsledningen till fas eller noll.

•

Koppla bort strömmen från den säkring som ska användas.

•

När du har fastställt monteringsplatsen installerar du en

förgreningsdosa som passar för placering av slutpunkten. Se

till att det inte finns några andra elledningar eller rör i området

nära monteringsytan.

•

Lossa brandvarnaren från fästplattan med en skruvmejsel.

Se bild 4.

•

Ställ in kodningen. Varje enhet levereras med en dip-

omkopplare som har fyra positioner (se bild 6) för kodning av

sändnings- och mottagningsfrekvens för att förhindra störning

från annan RF-utrustning. Det finns 16 kombinationer.

Bild 5 – Inställning av DIP-omkopplare

BADRUM

LANDING

HALL

BATHROOM

BEDROOM

LIVING

ROOM

KITCHEN

BASEMENT

LIVING

ROOM

BATHROOM

KITCHEN

BEDROOM

BEDROOM

BEDROOM

BEDROOM

HALL

MAXIMUM PROTECTION

MINIMUM PROTECTION

KEY

FIGURE 1 - SINGLE STOREY DWELLING

FIGURE 2 - 2/3 STOREY DWELLING

FIGUR 1

–

ENPLANSBOSTAD

KÖK

SOVRUM

VARDAGSRUM

SOVRUM

SOVRUM

SOVRUM

FIGUR 2

–

FLERVÅNINGSBOSTAD

VARDAGS

-

RUM

BADRUM

SOVRUM

KÖK

TRAPPHUS

KÄLLARE

SYMBOL

OPTMALT SKYDD

REKOMMENDERAT MINSTA SKYDD

1 M

ETER

M

ITT I TAKET

Montera aldrig i

detta område

T

AK

MONTERA EJ

LÄGRE ÄN 30

CM

VÄGG

M

INST 15 CM

FIGUR 3i

–

P

LACERING AV BRANDVAR

NAREN

LÅSANORDNING

TRYCK UPP DEN LILLA

METALL

-

PLATTAN MED EN

SKRUVMEJSEL OCH ROTERA

BRANDVARNAREN SÅ DEN

HÄKTAS AV.

Bild 4 – Frigör temporärt lås
