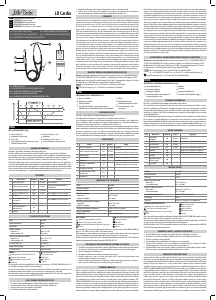

fi g.1. PARTS AND COMPONENTS

fi g.1. PĂRŢILE PRINCIPALE ALE DISPOZITIVULUI

rys.1.

PODSTAWOWE CZĘŚCI I KOMPONENTY

рис.1.

НАЗВАНИЯ НА ЧАСТИ И КОМПОНЕНТИ

rajz.1 ALKATRÉSZEK ÉS KOMPONENSEK MEGNEVEZÉSE

fi g.2. UNIQUE SENSITIVITI

rys.2. WYJĄTKOWA CZUŁOŚĆ W STREFIE KARDIOLOGICZNEJ

rajz 2. EGYEDÜLÁLLÓ ÉRZÉKENYSÉG EGY SZÍVZÓNÁBAN

fi g.2. SENSIBILITATE UNICĂ ÎN ZONA CARDIACĂ

рис.2. УНИКАЛНА ЧУВСТВИТЕЛНОСТ В КАРДИОЛОГИЧНАТА ЗОНА

STETHOSCOPE LD. Instruction Manual.

STETOSKOP LD.

Instrukcja obsługi.

SZTETOSZKÓP LD. Használati útmutató.

STETOSCOP LD. Manual de instrucţiuni.

СТЕТОСКОП LD. Ръководство за експлоатация.

ENG

POL

HUN

ROU

BGR

ENG

PARTS AND COMPONENTS (fi g.1)

1

Stethoscope head.

5

Ear tips (stud olives), soft.

2

Membrane for stethoscope.

6

Nameplate.

3

Plastic ring.

7

Additional set of accessories.

4

Connecting medical tube with internal spring

and built-in binaural tube.

8

Instruction Manual + Warranty Card.

GENERAL INFORMATION

LD Cardio – high-quality cardiologic stethoscope for physicians.

LD Cardio enables to carry out auscultation within the whole frequency range of adults and children.

Special geometry of head and membrane material make it possible to emphasize attention during ausculta-

tion to medium range, which is especially important during auscultation of heart sounds. Frequency charac-

teristic of stethoscope within 200-500 Hz has sensitivity – unique for stethoscopes of this class (fi g.2).

LD Cardio has high-quality acoustic system of acoustic transmission from membrane to ears of physician.

The stethoscope head and sound-conducting tube are provided with two sound-conducting ducts, sepa-

rately for each ear. Both sound-conducting ducts are integrated into one whole to exclude friction sounds

from each other. Material of sound-conducting tube, optimal rigidity of attached ear tips and accuracy of

connection of stethoscope parts – exclude at maximum foreign and self-noise during its use.

EQUIPMENT

№ Name of part Quantity Model Comment

1 Stethoscope head 1 pc. LD-S044 with membrane

2 Connecting medical tube 1 pc. LD-S043

with internal spring and built-in

binaural tube

3 Ear tips (stud olives), soft 1 pair. LD-S046

4 Ear tips (stud olives), soft 2 pairs. LD-S046 enters additional set of accessories

5 Membrane 1 pc. enters additional set of accessories

6

Case for additional set of

accessories

1 pc. enters additional set of accessories

7 Nameplate 1 pc.

8

Instruction manual +

Warranty Card

1 pc.

9 Package 1 pc.

TECHNICAL SPECIFICATIONS

Model LD Cardio

Diameter of membrane 44 mm

Length of tube 56 cm

Operation conditions:

temperature, °C

relative humidity, % Rh

from 10°C to 40°C

85 and lower

Storage and transportation conditions:

temperature, °C

relative humidity, % Rh

from -34°C to +50°C

85 and lower

Size with package, mm 410 x 180 x 43

Weight (without package) 200 g

Year of manufacture printed on package

SYMBOLS:

Compliance with Directive MDR (EU) 2017/745

Important: Read the manual

Authorized Representative in the EU

Manufacturer

Unique Device Identifi cation

Protect from moisture

LOT number

Medical Device

Importer

The revision date of this Instruction Manual is shown on the last page as XX-XXXXX-YYMM-NN, where YY is

the year, MM is the month, and NN is the revision number.

Any serious incident that has occurred in relation to the device should be reported to the manufacturer and

the competent authority of the Member State in which the user and/or patient is established.

This unit manufacturing is certifi ed according to international standard ISO 13485. Stethoscope comply with

the requirements of European Directive MDR (EU) 2017/745.

CARE, STORAGE, REPAIR AND DISPOSAL

1

. Keep this Stethoscope from exposure to higher humidity, direct sunlight, shocks.

2. Do not keep and use this Stethoscope near heating installations and open fi re.

3. Keep the Stethoscope clean and protect it from dust.

4. Do not allow contact with corrosive solutions.

5. Repair the Stethoscope only in authorized organizations, adresses on Warranty Card.

6. Dispose of the Stethoscope and its components according to the application local regulations.

No special requirements to disposal of this Unit are defi ned by the manufacturer.

WARRANTY

The purchased device is warranted for 2 years from the date of sale. Faults detected during the warranty

period will be repaired free of charge by a specialized service center within 21 business days from the date

of device delivery to the service center. The costs for the defective device transportation are borne by Little

Doctor Europe Sp. z o. o. o. (door-to-door service), except for faults that are not covered by the warranty.

For the addresses of the warranty service providers, see MANUFACTURER AND AUTHORIZED REPRESENTA-

TIVES or go to www.littledoctor.sg. The party submitting the claim must properly prepare the device for

shipment, protecting it from damage during transportation and enclose a completed warranty card (with

the seller’s stamp, date of sale and seller’s signature) and proof of purchase (invoice or receipt). The war-

ranty does not cover damages resulting from inadequate protection of the device during transportation.

The warranty period is extended for the time the device is under repair. Post-warranty repair of the device

is performed at the user’s expense. The warranty does not cover the following: consumables and acces-

sories for individual use (tubes, nebulizers, masks, mouthpieces, etc.); products with mechanical, thermal

or chemical damage, or damage caused by violations of the rules specifi ed in the operating instructions;

products with signs of modifi cation, opening and/or repair by an unauthorized service center (by an in-

dividual); products that have been connected to unrecommended power supplies or used with unrecom-

mended consumables; products that have been operated with non-remedied defects; products that are

defective through no fault of the manufacturer, such as: actions of third parties, natural phenomena and

natural disasters, animals, insects, foreign objects or liquids entering the device, etc.; internal and external

contamination, scratches, cracks, scrapes and other mechanical damage to the equipment occurring during

its operation; products with illegible or altered serial numbers or a damaged warranty seal; batteries, glass

parts, light bulbs, as well as operations such as adjusting, cleaning and other maintenance of the product.

The buyer has the right to replace the device with a serviceable one if an authorized service center fi nds a

manufacturing defect that cannot be eliminated or after 3 unsuccessful repairs of the same malfunction.

MANUFACTURER AND AUTHORIZED REPRESENTATIVES

Manufactured under control and for Little Doctor International (S) Pte. Ltd. (7500A BEACH ROAD #11-

313 THE PLAZA SINGAPORE 199591. Postal Address: Sengkang Central PO Box 960 Singapore 915411).

Manufacturer: Little Doctor Electronic (Nantong) Co. Ltd. (No. 8, Tongxing Road Economic & Technical

Development Area, 226010 Nantong, Jiangsu, People’s Republic of China).

Little Doctor Europe Sp. z o.o., 57G Zawila Street Krakow 30-390 Poland.

Little Doctor Europe Sp. z o.o., 57G Zawila Street Krakow 30-390 Poland.

POL

PODSTAWOWE CZĘŚCI I KOMPONENTY (rys.1)

1

Głowica stetoskopu.

5

Oliwki.

2

Membrana stetoskopu.

6

Identyfi kator imienny.

3

Osłona plastikowa.

7

Dodatkowy komplet akcesoriów.

4

Przewód słuchawkowy ze sprężyną wewnętrzną i

wbudowanym przewodem binauralnym (słuchawkowym)

8

Instrukcja obsługi + Karta

gwarancyjna.

INFORMACJE OGÓLNE

LD Cardio – wysokiej jakości stetoskop kardiologiczny dla lekarzy.

LD Cardio pozwala na osłuchiwanie całego zakresu częstotliwości u dorosłych i dzieci.

Specjalna geometria głowicy i materiał membrany pozwalają słuchającemu skupić się na środkowym za-

kresie częstotliwości, co jest szczególne ważne przy osłuchiwaniu tonów serca. Stetoskop charakteryzuje się

unikatową dla tej klasy czułością w zakresie częstotliwości 200-500 Hz (rys.2).

LD Cardio ma wysokiej jakości akustyczny system przekazywania dźwięku od membrany do uszu lekarza.

Głowica stetoskopu i przewód akustyczny mają dwa kanały akustyczne, oddzielny dla każdego ucha. Kanały

akustyczne są połączone ze sobą w celu eliminacji hałasu wynikającego z tarcia jednego z nich o drugi.

Materiał, z jakiego jest zrobiony przewód akustyczny, optymalna twardość oliwek i dokładność połączenia

części stetoskopu maksymalnie eliminują zewnętrzne i wewnętrzne hałasy przy jego wykorzystaniu.

WYPOSAŻENIE

№

Nazwa Ilość Model Uwaga

1

Głowica stetoskopu

1 szt.

LD-S044

z membraną

2

Rurka medyczna połączeniowa

1 szt.

LD-S043

ze sprężyną wewnętrzną i wbudowanym

przewodem binauralnym (słuchawkowym)

3

Oliwki (miękie)

1 kompl.

LD-S046

4

Oliwki (miękie)

2 kompl.

LD-S046 w dodatkowym komplecie akcesoriów

5

Membrana

1 szt.

w dodatkowym komplecie akcesoriów

6

Pokrowiec na dodatkowe

akcesoria

1 szt.

w dodatkowym komplecie akcesoriów

7

Identyfi kator imienny

1 szt.

8

Instrukcja obsługi + Karta

gwarancyjna

1 szt.

9

Opakowanie

1 szt.

CHARAKTERYSTYKI TECHNICZNE

Model LD Cardio

Średnica membrany 44 mm

Długość przewodu 56 cm

Warunki eksploatacji:

temperatura

wilgotność względna

od 10°C do 40°C

85% i mniej

Warunki przechowywania i transportu:

temperatura

wilgotność względna

od -34°C do +50°C

85% i mniej

Wymiary gabarytowe w opakowaniu 410(d) x 180(sz) х 43(w) mm

Waga bez opakowania 200 g

Rok produkcji podany na opakowaniu

OPIS SYMBOLI:

Zgodność z Dyrektywą MDR (EU) 2017/745

Ważne: Należy przeczytać Instrukcję obsługi

Upoważniony przedstawiciel we Wspólnocie Europejskiej

Producent

Niepowtarzalny identyfi kator urządzenia

Chronić przed wilgocią

Numer LOT

Wyrób medyczny

Importer

Data redakcji niniejszej Instrukcji obsługi została podana na ostatniej stronie jako XX-XXXXX-YYMM-NN,

gdzie YY – rok, a MM – miesiąc redakcji, a XX to numer redakcji.

Każdy poważny incydent związany z wyrobem należy zgłosić producentowi i właściwemu organowi

państwa członkowskiego, w którym użytkownik lub pacjent mają miejsce zamieszkania.

Produkcja urządzeń certyfikowana jest według międzynarodowego standardu ISO 13485. Urządzenie

odpowiada wymaganiom Dyrektywy Europejskiej MDR (EU) 2017/745.

PIELĘGNACJA, PRZECHOWYWANIE, NAPRAWA I UTYLIZACJA

1. Stetoskop należy chronić przed nadmierną wilgocią, bezpośrednim światłem słonecznym, uderzeniami.

2. Nie należy przechowywać i używać stetoskopu w pobliżu urządzeń grzewczych i otwartego ognia.

3. Chronić stetoskop przed zabrudzeniami.

4. Nie dopuszczać do kontaktu stetoskopu z roztworami agresywnymi.

5. Naprawa urządzenia, w razie zaistnienia takiej konieczności, winna być przeprowadzana tylko

w wyspecjalizowanych punktach serwisowych.

6. Utylizacja urządzeń przeprowadzana jest zgodnie z zasadami, obowiązującymi obecnie w danym re-

gionie. Specjalne warunki utylizacji nie zostały ustalone przez producenta.

WARUNKI GWARANCJI

Niniejsze urządzenie jest objęte 2-letnią gwarancją liczoną od dnia zakupu. Ujawnione w tym czasie wady

fabryczne produktu będą usuwane bezpłatnie przez wyspecjalizowany punkt serwisowy w terminie 21 dni

roboczych od daty dostarczenia sprzętu do punktu serwisowego. Koszt transportu reklamowanego sprzętu

ponosi Little Doctor Europe (patrz. usługa door-to-door), z wyjątkiem zgłoszeń bezpodstawnych reklamacji

(np. rozładowane baterie). Adresy fi rm świadczących napraw gwarancyjnych są podane w rozdziale „PRO-

DUCENT I PEŁNOMOCNICY” lub w internecie na stronie www.littledoctor.sg. Reklamujący zobowiązany jest

zabezpieczyć sprzęt na czas transportu, dołączając prawidłowo wypełnioną kartę gwarancyjną (pieczęć

sprzedawcy, datę sprzedaży i podpis sprzedającego) i dowód zakupu. Uszkodzenia powstałe wskutek nie-

dostatecznego zabezpieczenia przesyłki nie podlegają gwarancji. Okres gwarancji przedłuża się o czas prze-

bywania urządzenia w naprawie. Naprawy pogwarancyjne sprzętu dokonywane są na koszt użytkownika.

Początek okresu gwarancyjnego liczony jest od daty sprzedaży urządzenia, potwierdzonej dowodem

zakupu. 12-miesięczną gwarancją objęte są silikonowe / gumowe elementy zestawu, takie jak mankiety

ciśnieniomierzy, pompki-gruszki ciśnieniomierzy mechanicznych, zasilacze elektryczne itp. Akcesoria do

indywidualnego wykorzystania oraz materiały eksploatacyjne, tj. końcówki irygatorów, maseczki, ust-

niki, komory inhalacyjne etc. podlegają okresowej wymianie przez klienta na własny koszt i nie są objęte

gwarancją. Gwarancja nie obejmuje: urządzeń jednokrotnego użytku i akcesoriów do użytku indywidu-

alnego (rurki, rozpylacze, maseczki, końcówki itp.); produktów posiadających uszkodzenia mechaniczne,

termiczne lub chemiczne albo uszkodzenia powstałe w wyniku używania produktu niezgodnie z instrukcją

obsługi; produktów posiadających ślady modyfi kacji, demontażu i/lub naprawy w nieautoryzowanym cen-

trum serwisowym (lub przez osobę prywatną); produktów podłączanych do niezalecanych źródeł zasilania

lub używanych razem z niezalecanymi akcesoriami; produktów, które wymagały naprawy, lecz były w

dalszym ciągu używane; produktów, które posiadały wady wynikłe nie z winy producenta, np. z powodu

czynności osób trzecich, klęsk żywiołowych, zwierząt, insektów, przedostania się obcych ciał lub płynów

do środka obudowy itp.; wewnętrznych i zewnętrznych ubrudzeń, rys, pęknięć i innych uszkodzeń mechan-

icznych powstałych w wyniki użytkowania; produktów posiadających niewidoczny lub zmieniony numer

seryjny oraz uszkodzoną plombę gwarancyjną; elementów zasilania, szklanych detali, lampek i innych

rodzajów robót jak np. kalibracja, czyszczenie i inne rodzaje konserwacji produktu. Nabywcy przysługuje

prawo do wymiany sprzętu na wolny od wad w przypadku gdy: autoryzowany punkt serwisowy stwierdzi

wadę fabryczną, niemożliwą do usunięcia; w trakcie trwania gwarancji naprawa gwarancyjna nie została

wykonana w terminie 21 dni roboczych od dnia przyjęcia urządzenia do obsługi serwisowej; po dokonaniu

3 nieskutecznych napraw tej samej usterki.

O PRODUCENCIE, UPOWAŻNIONYM PRZEDSTAWICIELU I IMPORTERZE

Wykonywane jest pod nadzorem i dla Little Doctor International (S) Pte. Ltd. (7500A BEACH ROAD #11-

313 THE PLAZA SINGAPORE 199591. Adres pocztowy: Sengkang Central PO Box 960 Singapore 915411).

Producent:

Little Doctor Electronic (Nantong) Co. Ltd. (No.8, Tongxing Road Economic & Technical

Development Area, 226010 Nantong, Jiangsu, People’s Republic of China).

Little Doctor Europe Sp. z o. o. (ul. Zawiła 57G, 30-390 Kraków Polska,

tel.: +48 12 2684746, 12 2684747, fax: +48 12 268 47 53, e-mail: biuro@littledoctor.pl).

Little Doctor Europe Sp. z o. o. (ul. Zawiła 57G, 30-390 Kraków Polska).

HUN

ALKATRÉSZEK ÉS KOMPONENSEK MEGNEVEZÉSE (rajz.1)

1

Sztetoszkóp hallgatófej.

5

Fülolívák.

2

Sztetoszkóp membrán.

6

Névtábla.

3

Műanyag peremkarika.

7

Kiegészítő tartozékkészlet.

4

Az orvosi összekötő cső belső rugóval és

beépített binaurális csővel.

8

Használati útmutató jótállási jeggyel.

ÁLTALÁNOS INFORMÁCIÓK

LD Cardio - egy kiváló minőségű kardiológiai sztetoszkóp orvosok számára.

LD Cardio lehetővé teszi az auszkultáció elvégzését a teljes frekvenciatartományban felnőtteken és gyer-

mekeken. A hallgatófej speciális formája és a membrán anyaga lehetővé teszik a kiemelt fi gyelést a középső

tartományban történő auszkultáció során, ami különösen fontos a szívhangok hallgatózásához. A sztetosz-

kóp frekvencia jellemzője a 200-500 Hz tartományon belül egyedülálló érzékenységgel bír az ilyen osztályú

sztetoszkópokhoz képest.

Az LD Cardio kiváló minőségű akusztikus rendszerrel rendelkezik, amely a membrántól az orvos fülébe továb-

bítja a hangot. A sztetoszkóp hallgatófeje és a hangvezető cső kettő hangvezető csatornával rendelkeznek,

külön-külön mindkét fülhöz. Mindkettő hangvezető csatorna egyesítve van, hogy az egymáshoz való súr-

lódásból eredő zaj kizárásra kerüljön. A hangvezető cső anyaga, a fülolívák optimális keménysége és a sz-

tetoszkóprészek illesztésének pontossága maximálisan kizárják az idegen és saját zajokat a használat során.

KÉSZLET TARTALMA

Szám Megnevezés Mennyiség Modell Megjegyzés

1

Sztetoszkóp

hallgatófej

1 db LD-S044 membránnal

2 Összekötő cső 1 db LD-S043 belső rugóval és beépített binaurális csővel

3 Fülolívák (puha) 1 pár LD-S046

4 Fülolívák (puha) 2 pár LD-S046 a kiegészítő tartozékkészlet tartalmazza

5 Membrán 1 db a kiegészítő tartozékkészlet tartalmazza

6 Tartozékkészlet tok 1 db a kiegészítő tartozékkészlet tartalmazza

7 Névtábla 1 db

8

Használati útmutató

jótállási jeggyel

1 db

9 Csomagolás 1 db

MŰSZAKI ADATOK

Kialakítás LD Cardio

Membrán átmérője 44 mm

Cső hossza 56 cm

Üzemeltetési körülmények

hőmérséklet

relatív páratartalom

10 °C-tól 40 °C-ig

85% és lejjebb

Tárolási és szállítási feltételek:

hőmérséklet

relatív páratartalom

minusz 34 °C-tól 50 °C-ig

85% és lejjebb

Csomagolás befoglaló méretei 440(h) x 180(sz) х 43(m) mm

Nettó tömeg 200 g

Gyártási év: Gyártási év és hónap: lásd csomagoláson

A SZIMBÓLUMOK MAGYARÁZATA:

MDR (EU) 2017/745

irányelvnek való megfelelés

Fontos: Olvassa el a Használati Útmutatót

Meghatalmazott képviselő az Európai Unióban

Gyártó

Egyedi eszközazonosító

Óvja a nedvességtől

Gyártási tétel kódja

Orvostechnikai eszköz

Importőr

A jelen Használati útmutató kiadásának dátuma az utolsó oldalon XX-XXXXX-YYMM-NN formában van meg-

jelölve, ahol YY a kiadás éve, ММ – hónapja, NN – a kiadás száma.

Az eszközzel kapcsolatban előforduló súlyos váratlan eseményeket jelenteni kell a gyártónak és a felhasználó

és/vagy a beteg letelepedési helye szerinti tagállam illetékes hatóságának.

A készülékek gyártása az ISO 13485 nemzetközi szabvány szerint tanúsított. Az eszköz megfelel az MDR (EU)

2017/745 Európai Irányelv követelményeinek.

GONDOZÁS, TÁROLÁS, JAVÍTÁS ÉS HASZNOSÍTÁS

1. A sztetoszkópot óvni kell a magas páratartalomtól, a közvetlen napfénytől, és ütésektől.

2. Ne tárolja, és ne használja a készüléket a fűtőberendezések és a nyílt láng közvetlen közelében.

3. Védje a sztetoszkópot a szennyeződéstől.

4. A sztetoszkópnak agresszív oldatokkal való érintkezése nem megengedett.

5. Szükség esetén a javításokat csak az erre szakosodott szervezeteknél végeztesse. A garanciális szolgál-

tatásokat nyújtó szervezetek címei a garanciajegyben vannak feltüntetve.

6. A meghatározott élettartam lejárta után rendszeresen forduljanak szakemberekhez (javításra szakoso-

dott szervezetek) a sztetoszkóp műszaki állapotának ellenőrzése céljából.

GARANCIÁLIS KÖTELEZETTSÉGEK

A megvásárolt készülékre az eladás napjától számított 2 éves garancia vonatkozik. A készülék jótállási

időtartama alatt észlelt meghibásodásokat egy erre szakosodott szervizközpont ingyen javítja ki a készülék

szervizközpontba történő beszállításától számított 21 munkanapon belül. A hibás készülék elszállításának

költségeit a Little Doctor Europe Sp. z o. o. viseli (“door-to-door” szolgáltatás), kivéve azokat a meghibá-

sodásokat, amelyekre a garancia nem terjed ki. A garanciális szolgáltatásokat nyújtó szervezetek címei a

GYÁRTÓ ÉS ANNAK MEGHATALMAZOTT KÉPVISELŐI című szakaszban, illetve világhálón a www.littledoc-

tor.sg weboldalon vannak meghatározva. A reklamációt benyújtó fél köteles a készüléket a szállításhoz

megfelelően előkészíteni, megvédve azt a szállítás közbeni sérülésektől, és mellékelni a kitöltött jótállási

jegyet (az eladó pecsétjével, az eladás dátumával és az eladó aláírásával), valamint a vásárlás igazolását (a

számlát vagy a csekket). A garancia nem terjed ki a szállítás közbeni, a készülék nem megfelelő védelme

következtében keletkezett sérülésekre. A jótállási idő meghosszabbításra kerül arra az időre, amíg a

készülék javítás alatt áll. A készülék javítása a jótállási idő lejárta után a felhasználó költségére történik.

A garancia nem terjed ki: a fogyó anyagokra és az egyéni használatra szolgáló tartozékokra (csövekre,

porlasztókra, maszkokra, szájcsutorákra stb.); olyan termékekre, amelyek mechanikai, termikus vagy

kémiai károsodást szenvedtek, vagy olyan károsodással rendelkeznek, amely a használati útmutatóban

meghatározott szabályok megsértése miatt keletkezett; olyan termékekre, amelyeken nem a felhatal-

Betyg

Mer om denna bruksanvisning

Vi förstår att det är trevligt att ha en pappersbruksanvisning för din Little Doctor LD Cardio Stetoskop. Du kan alltid ladda ner bruksanvisningen från vår hemsida och skriva ut den själv. Om du vill ha en originalbruksanvisning rekommenderar vi att du kontaktar Little Doctor. De kanske kan tillhandahålla en originalbruksanvisning. Letar du efter bruksanvisningen för din Little Doctor LD Cardio Stetoskop på ett annat språk? Välj ditt föredragna språk på vår hemsida och sök efter modellnumret för att se om vi har det tillgängligt.

Specifikationer

Alla bruksanvisningar för Little Doctor Stetoskop
Fler bruksanvisningar för Stetoskop

Relaterade produkter

Bruksanvisning

Little Doctor LD Special Stetoskop

Relaterade kategorier
