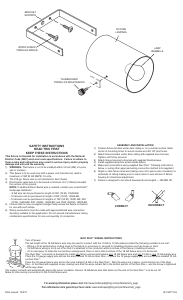

Bruksanvisning

SAFETY INSTRUCTIONS

READ THIS FIRST

KEEP THESE INSTRUCTIONS

This xture is intended for installation in accordance with the National

Electric Code (NEC) and Local code specications. Failure to adhere to

these codes and instructions may result in serious injury and/or property

damage and will void the warranty.

1) WARNING: This xture is not to be installed within 10 feet (3M) of a pool,

spa or fountain.

2) This xture is to be used only with a power unit (transformer) rated a

maximum of 300 W (25 AMPS) 15 volts.

3) The #18 ga. xture wire is not intended for direct burial.

4) Direct burial rated wire is to be buried a minimum of 6” (152mm) beneath

the surface of the ground.

NOTE: If additional Direct Burial wire is needed, contact your local Kichler

landscape distributor.

• 8 GA wire can be purchased in length of 250’ (76 M), 15503-BK.

• 10 GA wire can be purchased in length of 250’ (76 M), 15504-BK.

• 12 GA wire can be purchased in lengths of 100’ (30 M), 15501-BK; 250’

(76 M), 15502-BK; 500’ (152M), 15505-BK; and 1000’ (304 M), 15506-BK.

5) Fixture shall not use a tungsten halogen lamp unless the xture is marked

for use with such lamps.

6) Wiring connections must be made with approved/listed wire connection

device(s) suitable for the application. Do not exceed manufacturers’ wiring

combination specications for size and quantity of conductors.

For warranty information please visit: http://www.landscapelighting.com/portal/warranty_page

Para informacion de la garantia por favor visite: www.landscapelighting.com/portal/warranty_page

Date Issued: 12/2/11 IS-15077-US

QUIC DISC

™

WIRING INSTRUCTIONS

Turn off power.

The full length of the 18 GA xture wire may be used to connect with the 10 GA or 12 GA cable provided the following conditions are met:

• Wiring is to be protected by routing close to the xture or accessory or secured to a building structure such as house or deck.

• 18 GA xture wiring is to be cut off so that it is attached to the connector within 6 inches of the xture or building structure.

• If it is necessary to make the connections underground, then no more than 6 inches of the 18 GA xture wire is to be buried.

The Quic Disc

™

connector is designed to install one xture and accommodates one 18 GA xture wire and one 10 GA or one 12 GA supply wire.

Place the 10 gauge supply wire across the area marked 10 GA on Quic Disc

™

or place the 12 gauge supply wire across the area marked 12 GA

on Quic Disc

™

Place the 18 gauge xture wire across the area marked 18 GA on the Quic Disc

™

. After the wires are in place, connecta the top of the Quic

Disc

™

to the base with supplied screw, making sure that the wires remain at in the bottom portion of the Quic Disc

™

, and the screw is tightened

all the way down.

The copper contacts will automatically pierce the wires’ insulation. Excess 18 GA xture wire that sticks out the end of the Quic Disc

™

is to be cut off.

Make no other wiring connections to the 18 GA xture wire.

INCORRECT

CORRECT

ASSEMBLY AND INSTALLATION

1) Position xture bracket under deck railing or on a vertical surface. Mark

center of mounting holes for wood screws and drill 1/8” pilot holes.

2) Attach xture bracket under deck railing with supplied wood screws.

Tighten until rmly secured.

3) Attach xture housing to bracket with supplied thumbscrews.

4) Install supplied lamp into socket inside xture.

5) Make wire connections using supplied Quic Disc

™

following instructions

below, or using other approved wiring connection method (not supplied.)

6) Staple or tack xture lead wire (taking care not to pierce wire insulation) to

underside of railing making sure to leave slack in wire at back of xture

housing for directional adjustment.

7) Fixture is designed to be aimed downwards and angled — NEVER UP.

BRACKET

SOPORTE

FIXTURE

LAMPARA

LAMP

BOMBILLA

WOOD SCREW

TORNILLO MADAR

THUMBSCREW

TORNILLOS MOLETEADOS
