Bruksanvisning

INSTRUCCIONES DE SEGURIDAD

PRIMERO LEA ESTO

GUARDE ESTAS INSTRUCCIONES

Este artefacto se debe instalar de acuerdo con el Código Eléctrico

Nacional (NEC, por sus siglas en inglés) y con las especicaciones del

código local. No cumplir con estos códigos e instrucciones puede

resultar en lesiones graves y/ o en daños a la propiedad y anulará la

garantía.

1) Advertenciaertencia: Este artefacto no debe instalarse a menos de

10 pies (3 m) de una piscina (alberca), spa o fuente.

2) Este artefacto debe utilizarse solamente con una unidad de potencia

(tranformador) con capacidad nominal máxima de 300 vatios (25 amp.)

15 voltios.

3) El alambre del artefacto calibre No. 18 no es para soterrado directo.

4) El alambre clasicado para soterrado directo se debe enterrar un mínimo

de 6 pulgadas (152 mm) debajo de la supercie del terreno.

NOTA: Si necesita alambre de soterrado directo adicional, comuníquese

con su distribuidor local Kichler® de productos de jardinería ornamental.

• El alambre calibre 8 puede comprarse en longitud de 250’ (76 m.),

15503-BK

• El alambre calibre 10 puede comprarse en longitud de 250’ (76 m.),

15504-BK

• El alambre calibre 12 puede comprarse en longitudes de 75’ (22 m.),

15550-BK; 100’ (30 m.), 15501-BK; 250’ (76 m.), 15502-BK; 500’ (152 m.),

15505-BK; y 1000’ (304 m.), 15506-BK.

5) El artefacto no debe utilizarse con lámparas de halógeno, a menoss que

el artefacto esté marcado para usar con tales lámparas.

6) Las conexiones de cableado se deben hacer con las conexiones del(los)

dispositivos) de conexión de cableado aprobados/ de la lista, adecuados

para la aplicación. No exceda las especicaciones de combinación de

cableado del fabricante para el tamaño y cantidad de conductores.

Date Issued: 12/2/11 IS-15077-US

For warranty information please visit: http://www.landscapelighting.com/portal/warranty_page

Para informacion de la garantia por favor visite: www.landscapelighting.com/portal/warranty_page

INSTRUCCIONES DE ALAMBRADO DE QUIC DISC

™

Apague la alimentación de energía.

El largo total del alambre calibre 18 del artefacto se puede utilizar para conectar con un cable calibre 10 ó 12, con tal que se cumplan las condi-

ciones siguientes:

• El alambrado se debe proteger encaminando cerca al artefacto o accesorio o asegurado a la estructura de un edicio, tal como una casa o

cubierta.

• El alambrado calibre 18 del artefacto debe cortarse de manera que se una al conector dentro de las 6 pulgadas del artefacto o de la estructura

del edicio.

• Si fuere necesario hacer las conexiones bajo tierra, como máximo 6 pulgadas del alambre calibre 18 del artefacto se debe enterrar.

El conector Quic Disc

™

está diseñado para instalar un artefacto y acomodar un alambre de artefacto de calibre 18 y otro de calibre 10, o bien un

alambre de alimentación de calibre 12.

Coloque el alambre de alimentación calibre 10 a través del área marcada calibre 10 en el Quic Disc

™

o ponga el alambre de alimentación calibre

12 a través del área marcada calibre 12 en el Quic Disc

™

Ponga el alambre calibre 18 del artefacto a través del área marcada calibre 18 en el Quic Disc

™

Después que los alambres estén en su lugar, conecte el tope del Quic Disc

™

a la base con el tornillo que se provee, asegurándose de que los alambres

permanezcan en la porción inferior del Quic Disc

™

, y el tornillo esté todo apretado hacia abajo.

Los contactos automáticamente perforarán la aislación de los alambres. El exceso de alambre calibre 18 del artefacto que sobresale del extremo Quic Disc

™

debe

cortarse.

No haga otras conexiones de cableado al alambre del artefacto de calibre 18.

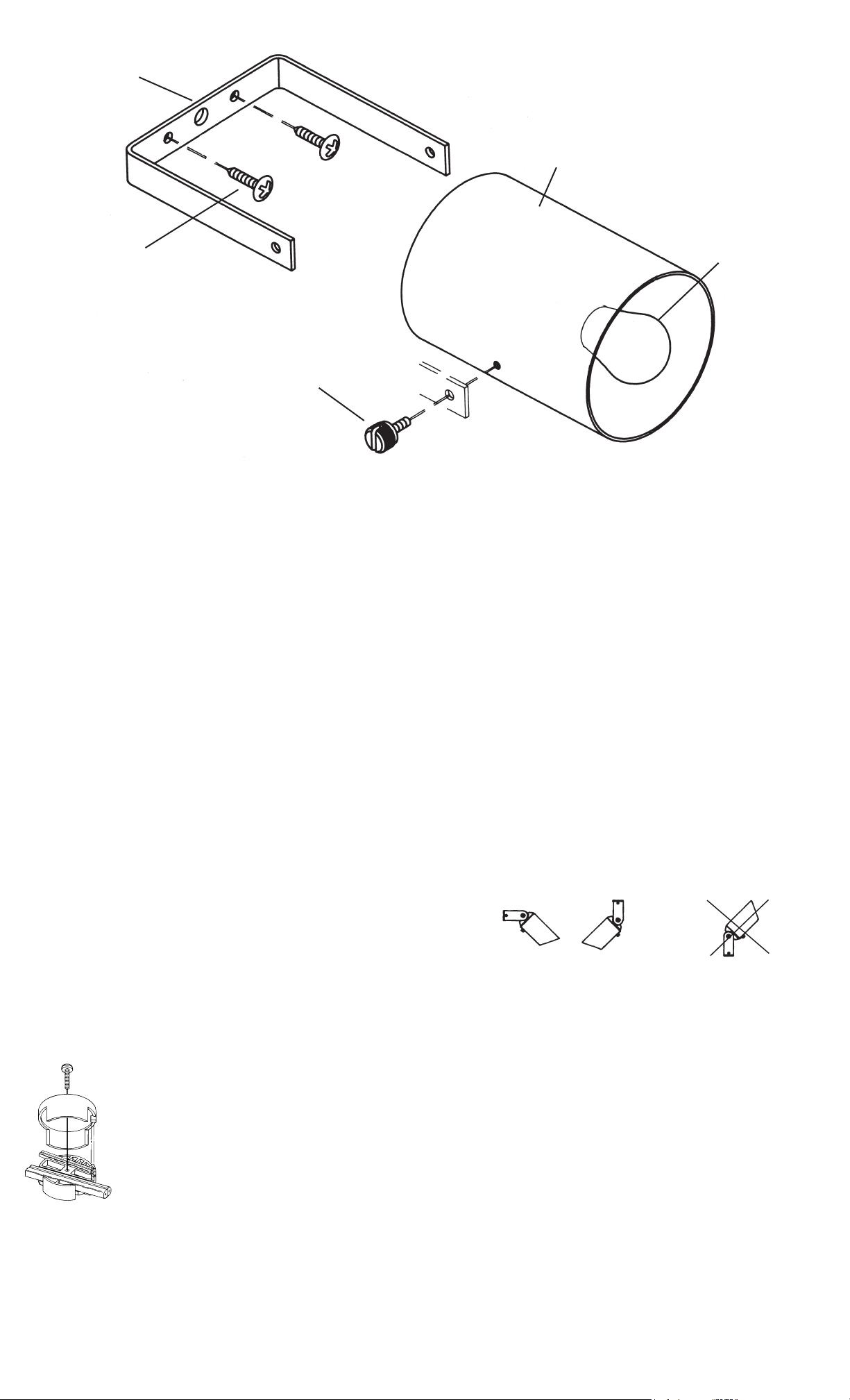

INCORRECT

CORRECT

BRACKET

SOPORTE

FIXTURE

LAMPARA

LAMP

BOMBILLA

WOOD SCREW

TORNILLO MADAR

THUMBSCREW

TORNILLOS MOLETEADOS

MONTAJE E INSTALACIÓN

1) Coloque el soporte de la lámpara debajo de la baranda de la terraza de

madera o en una supercie vertical. Marque el centro de los agujero de

mon taje para los tornillos de madera y taladre agujeros pilotos de 1/8”.

2) Fijar el soporte de la lámpara debajo de la baranda con los tornillos para

madera suministrados. Apriete hasta que esté rmemente sujeto.

3) Fije la caja de la lámpara al soporte con los tornillos moleteados

suministrados.

4) Instale la bombilla suministrada en el portalámpara.

5) Haga las conexiones de cableado usando el Quic Disc

™

suministrado y

siguiendo las instrucciones de abajo, o usando otro método de conexión

de cableado aprobado (no se suministra.)

6) Engrape el alambre conductor de la lámpara (teniendo cuidado de no

perforar el aislante del alambre) a la parte inferior de la baranda, asegurando

de dejar un poco de huelgo en el alambre en la parte trasera de la caja de

la lámpara para el ajuste direccional.

7) La lámpara está diseñada para quedar apuntando inclinada hacia abajo

— NUNCA HACIA ARRIBA.
