DESCRIPTION DU PRODUIT ET SPÉCIFICATIONS TECHNIQUES

Ce dispositif est un thermostat programmable avec contrôle électronique de la température et une

horloge électromécanique quotidienne. Réalisé conformément aux directives CE applicables, selon les

normes EN 60730-2-9, EN 60730-2-7, il est entièrement fabriqué en Italie.

Alimentation : Piles Alcalines 2x1,5V LR6 (Type AA)

Durée des piles: > 1 an

Intensité maximale des contacts : 5A(1A) 250VAC

Types d’action : 1B

Classe ErP I (+1%) - 811/2013 (réglage ON/OFF)

Classe ErP IV (+2%) - 811/2013 (réglage TPI)

Température ambiante : 0°C ÷ 50°C

Champ de réglage de la température CONFORT : 10°C ÷ 30°C

Champ de réglage de la température RÉDUITE : 10°C ÷ 26°C

Ecart de températur (réglage ON/OFF) : 0,5K

Installer le dispositif loin des sources de chaleur et des courants d’air, à environ 1,5 m du sol.

Ouvrir le dispositif en faisant levier avec un tournevis sur les crochets latéraux à gauche, puis enlever la

façade en la séparant de la base (Fig.2).

Enlever les vis et détacher le couvre-bornes (Fig.3 A).

Enfiler les câbles au travers de l’ouverture du fond (Fig.3 C).

Fixer la base au mur ou sur le boîtier encastré avec les vis, en utilisant les trous prévus à cet effet (Fig.3 B).

Pour faciliter les branchements électriques, extraire la plaque à bornes à 3 voies (Fig.3 D), en exerçant

une légère pression vers l’extérieur sur la patte qui maintient la plaque à bornes fixée à la base (Fig.3 E) .

Brancher les fils à la plaque à bornes comme indiqué (Fig.4).

Après avoir branché les fils, introduire la plaque à bornes dans son logement en l’enfonçant délicatement

jusqu’à ce qu’au déclic de la patte.

Remettre le couvre-bornes en le revissant à la base (Fig.3 A).

Sélectionner la modalité de réglage de la température, comme décrit au chapitre “TYPE DE RÉGLAGE”.

Introduire les piles dans l’emplacement prévu à cet effet à l’intérieur de la façade en respectant la

polarité (Fig.5).

Remettre la façade sur la base, en l’inclinant à 45° et l’accrocher aux encoches (Fig.6).

Refermer le dispositif, en alignant les contacts avec la plaque à bornes sur la base, jusqu’à ce que la partie

supérieure touche les crochets de blocage (Fig.7 A).

Appuyer légèrement pour aider les deux parties à s’emboîter.

REMPLACEMENT DES BATTERIES

Remplacer les batteries quand le voyant rouge clignote (Fig.1 G). Ouvrir le dispositif en faisant levier

avec un tournevis sur les crochets latéraux à gauche, puis enlever la façade en la séparant de la base

(Fig.2) et remplacer les batteries comme indiqué (Fig.5).

Refermer le dispositif comme indiqué dans la notice d’installation.

LÉGENDE COMMANDES (Fig.1)

A = Molette configuration température réduite

B = Molette configuration température confort

C = Sélecteur mode de fonctionnement

D = Index horaire ►

E = Horloge programmateur

F = Position des sélecteurs pour température Confort/Réduite

G = Voyant pour batteries épuisées et alarmes

RÉGLAGE DE L’HORLOGE

Tourner le disque de l’horloge dans le sens des aiguilles d’une montre en plaçant l’indicateur ► sur

l’heure actuelle (Fig.1 D).

Ne pas oublier de re-configurer l’horloge lors des changements saisonniers de l’heure.

MODE OFF

Mettre le sélecteur (Fig.1 C) sur pour éteindre le thermostat.

Si la température ambiante est < à 5°C la fonction hors gel s’active.

FONCTIONNEMENT MANUEL

Mettre le sélecteur (Fig.1 C) sur le symbole

.

La molette température réduite (Fig.1 A) et l’horloge (Fig.1 E) sont désactivées.

Régler la température souhaitée : placer la valeur souhaitée sous l’indicateur de référence en tournant

la molette Confort (Fig.1 B).

FONCTIONNEMENT AUTOMATIQUE

La température ambiante réglée (configurée avec les molettes Confort ou Réduite) dépend des paramètres

configurés sur l’horloge et change automatiquement.

Mettre le sélecteur (Fig.1 C) sur le symbole

.

Régler la température confort : placer la valeur souhaitée sous l’indicateur de référence en tournant la

molette Confort (Fig.1 B).

Régler la température réduite : placer la valeur souhaitée sous l’indicateur de référence en tournant la

molette réduite (Fig.1 A).

Programmer l’horloge en mettant les leviers (Fig.1 F):

• vers l’extérieur pour avoir la température confort ;

• vers le centre pour avoir la température réduite .

Vérifier que l’index de l’horloge indique l’heure actuelle et, si nécessaire, agir comme indiqué au chapitre

“RÉGLAGE DE L’HORLOGE”.

TYPE DE RÉGLAGE (Réservé aux installateurs)

La position des ponts A et B (Fig.8), permet au dispositif de fonctionner avec deux types de réglages

différents :

• ON / OFF (Configuration d’usine) : Le dispositif s’active lorsque la température ambiante est

inférieure à la température configurée et il s’éteint quand il a atteint.

A=Présent, B= Présent

• TPI : Le dispositif s’active quand la température ambiante est inférieure à la température configurée

puis, quand il s’approche de la température demandée, il réduit les périodes de fonctionnement de la

chaudière en optimisant le confort et en réduisant sensiblement les coûts.

A=Absent, B=Présent (optimisé pour les installations à radiateurs)

A=Absent, B=Absent (optimisé pour les installations au sol)

IMPORTANT : le replacement des ponts doit être effectué avant d’introduire les batteries et, dans tous

les cas, sans les piles dans le dispositif.

SIGNALEMENT DES ANOMALIES

Le voyant rouge du dispositif (Fig.1 G) s’active pour signaler :

• 2 clignotements lents : batteries presque épuisées. Les remplacer dès que possibles.

• 2 clignotements rapides : batteries épuisées. Les remplacer pour rétablir le fonctionnement du dispositif.

• clignotement rapide et continu : anomalie du dispositif. Remplacer les batteries et contrôler les

conditions environnementales de fonctionnement avant de remplacer le dispositif.

ATTENTION ! Nous recommandons d’effectuer l’installation du dispositif en respectant

scrupuleusement les normes de sécurité et les dispositions de loi en vigueur. Avant

d’effectuer tout branchement, vérifier que l’interrupteur général est désactivé.

INSTALLATION ET BRANCHEMENTS

DESCRIPTION DES COMMANDES ET FONCTIONNEMENT

DESCRIPCIÓN DEL PRODUCTO Y ESPECIFICACIONES TÉCNICAS

Este dispositivo es un cronotermostato con control electrónico de la temperatura y reloj electromecánico

diario. Realizado cumpliendo con los requisitos de las directivas CE aplicables, en conformidad con las

normas EN 60730-2-9, EN 60730-2-7, está totalmente fabricado en Italia.

Alimentación: Baterías Alcalinas 2x1,5V LR6 (Tipo AA)

Duración baterías: > 1 año

Capacidad máxima contactos: 5A(1A) 250VAC

Tipo de acción: 1B

Clase ErP I (+1%) - 811/2013 (regulación ON/OFF)

Clase ErP IV (+2%) - 811/2013 (regulación TPI)

Temperatura ambiente: 0°C ÷ 50°C

Campo de regulación temperatura CONFORT: 10°C÷30°C

Campo de regulación temperatura REDUCIDA: 10°C÷26°C

Diferencial temperatura (regulación ON/OFF): 0,5K

Instalar el dispositivo lejos de fuentes de calor y corrientes de aire, aproximadamente a 1,5m del suelo.

Abrir el dispositivo actuando con un destornillador en los ganchos laterales de la izquierda luego quitar

el frente separándolo de la base (Fig.2).

Quitar el tornillo y desenganchar el cubre abrazadera (Fig.3 A).

Colocar los cables a través de la abertura del fondo (Fig.3 C).

Fijar la base en la pared o en la caja empotrada con tornillos, utilizando los agujeros específicos (Fig.3 B).

Para facilitar las conexiones eléctricas, extraer la terminal de conexión de 3 vías (Fig.3 D), ejerciendo

una pequeña presión hacia el exterior en la palanca que mantiene fijada la terminal de conexión a la

base (Fig.3 E).

Conectar los cables a la terminal de conexión como se indica (Fig.4).

Después de haber conectado los cables, insertar el terminal de conexión en su compartimiento

presionándolo con cuidado hasta el clic de la palanca.

Volver a colocar el cubre abrazadera atornillándolo en la base (Fig.3 A).

Seleccionar la modalidad de regulación de la temperatura, como se describe en el capítulo

“TIPO DE REGULACIÓN”.

Colocar las baterías en el adecuado compartimiento en el interior del frente respetando la polaridad (Fig.5).

Volver a colocar el frente en la base, inclinándola a 45° y enganchar los dentículos (Fig.6).

Cerrar el dispositivo, alineando los contactos con la terminal de conexión en la base, hasta que la parte

superior toque los ganchos de bloqueo (Fig.7 A).

Presionar levemente para facilitar el encastre de las dos partes.

CAMBIO DE LAS BATERÍAS

Sustituir las baterías cuando el indicador luminoso rojo parpadea (Fig.1 G). Abrir el dispositivo actuando

con un destornillador en los ganchos laterales de la izquierda luego quitar el frente separándolo de la

base (Fig.2) y cambiar las baterías como se indica (Fig.5).

Cerrar el dispositivo como se indica en las instrucciones de instalación.

NOTA MANDOS (Fig.1)

A = Botón configuración temperatura reducida

B = Botón configuración temperatura confort

C = Selector modo funcionamiento

D = Índice horario ►

E = Reloj programador

F = Posición selectores para temperatura Confort/Reducida

G = Indicador luminoso de señalización baterías descargadas y alarmas

REGULACIÓN RELOJ

Girar el disco del reloj en sentido horario colocando el indicador ► en la hora actual (Fig.1 D).

Recordar volver a configurar el reloj pasando de la hora legal a la hora solar y viceversa.

MODO OFF

Colocar el selector (Fig.1 C) en

para apagar el termostato.

En caso de temperatura ambiente < 5°C se activa la función antihielo.

FUNCIONAMIENTO MANUAL

Colocar el selector (Fig.1 C) en el símbolo

.

El botón temperatura reducida (Fig.1 A) y el reloj (Fig.1 E) están inhabilitados.

Configurar la temperatura deseada: colocar el valor deseado debajo el indicador de referencia girando el

botón Confort (Fig.1 B).

FUNCIONAMIENTO AUTOMÁTICO

La temperatura regulada en el ambiente (configurada con los botones Confort o Reducida) depende de

las configuraciones realizadas en el reloj y cambia automáticamente.

Colocar el selector (Fig.1 C) en el símbolo

.

Configurar la temperatura confort: colocar el valor deseado debajo el indicador de referencia girando el

botón Confort (Fig.1 B).

Configurar la temperatura reducida: colocar el valor deseado debajo el indicador de referencia girando el

botón temperatura reducida (Fig.1 A).

Programar el reloj colocando las perillas (Fig.1 F):

• hacia el exterior para tener la temperatura confort ;

• hacia el centro para tener la temperatura reducida .

Verificar que el índice del reloj indique la hora actual y eventualmente actuar como se indica en el

capítulo “REGULACIÓN RELOJ”.

TIPO DE REGULACIÓN (Reservado a los instaladores)

La posición de los puentes A y B (Fig.8), permite al dispositivo funcionar con dos diferentes tipos de

regulación:

• ON / OFF (configuración de fábrica) : El dispositivo se activa con temperatura ambiente inferior a la

temperatura configurada y se apaga cuando la alcanza.

A=Presente, B= Presente

• TPI : El dispositivo se activa con temperatura ambiente inferior a la configurada y, acercándose a la

temperatura solicitada, reduce los períodos de funcionamiento de la caldera optimizando el confort

ambiental y reduciendo sensiblemente los consumos.

A=Ausente, B=Presente (optimizado para instalaciones de radiadores)

A=Ausente, B=Ausente (optimizado para instalaciones de pavimento)

IMPORTANTE: la re colocación de los puentes se debe realizar antes de introducir las baterías o con el

dispositivo sin baterías.

SEÑALIZACIÓN ANOMALÍAS

El indicador luminoso rojo del dispositivo (Fig.1 G) se activa para señalizar :

• con 2 parpadeos lentos: baterías casi descargadas. Cambiarlas lo más pronto posible.

• con 2 parpadeos rápidos: baterías agotadas. Cambiarlas para restablecer el funcionamiento del

dispositivo.

• con parpadeo continuo : anomalía interna del dispositivo. Cambiar las baterías y controlar las

condiciones ambientales de funcionamiento antes de cambiar el dispositivo.

Intervalo mínimo configurable: 15 minutos

Sonda de temperatura: NTC 100KΩ@25°C

Grado de protección: IP20

Clase de aislamiento: Tipo II (doble aislamiento)

Grado de contaminación: 2

Software: clase A

Resistencia al calor y al fuego: Categoría D

Temperatura de almacenamiento: -25÷60°C

Tensión nominal soportable de impulso: 2,5kV

Montaje: a la pared

¡ATENCIÓN! Se recomienda realizar la instalación del dispositivo respetando rigurosamente

las normas de seguridad y las disposiciones de ley vigentes. Antes de realizar alguna

conexión, asegurarse que el interruptor general se haya desconectado.

INSTALACIÓN Y CONEXIONES

DESCRIPCIÓN MANDOS Y FUNCIONAMIENTO

Intervalle minimum paramétrable : 15 minutes

Sonde de température : NTC 100KΩ@25°C

Degré de protection : IP20

Classe d’isolation : Type II (double isolation)

Degré de pollution : 2

Logiciel : classe A

Résistance à la chaleur et au feu : Catégorie D

Température de stockage : -25÷60°C

Tension nominale de choc : 2,5kV

Montage : mural

FR ES

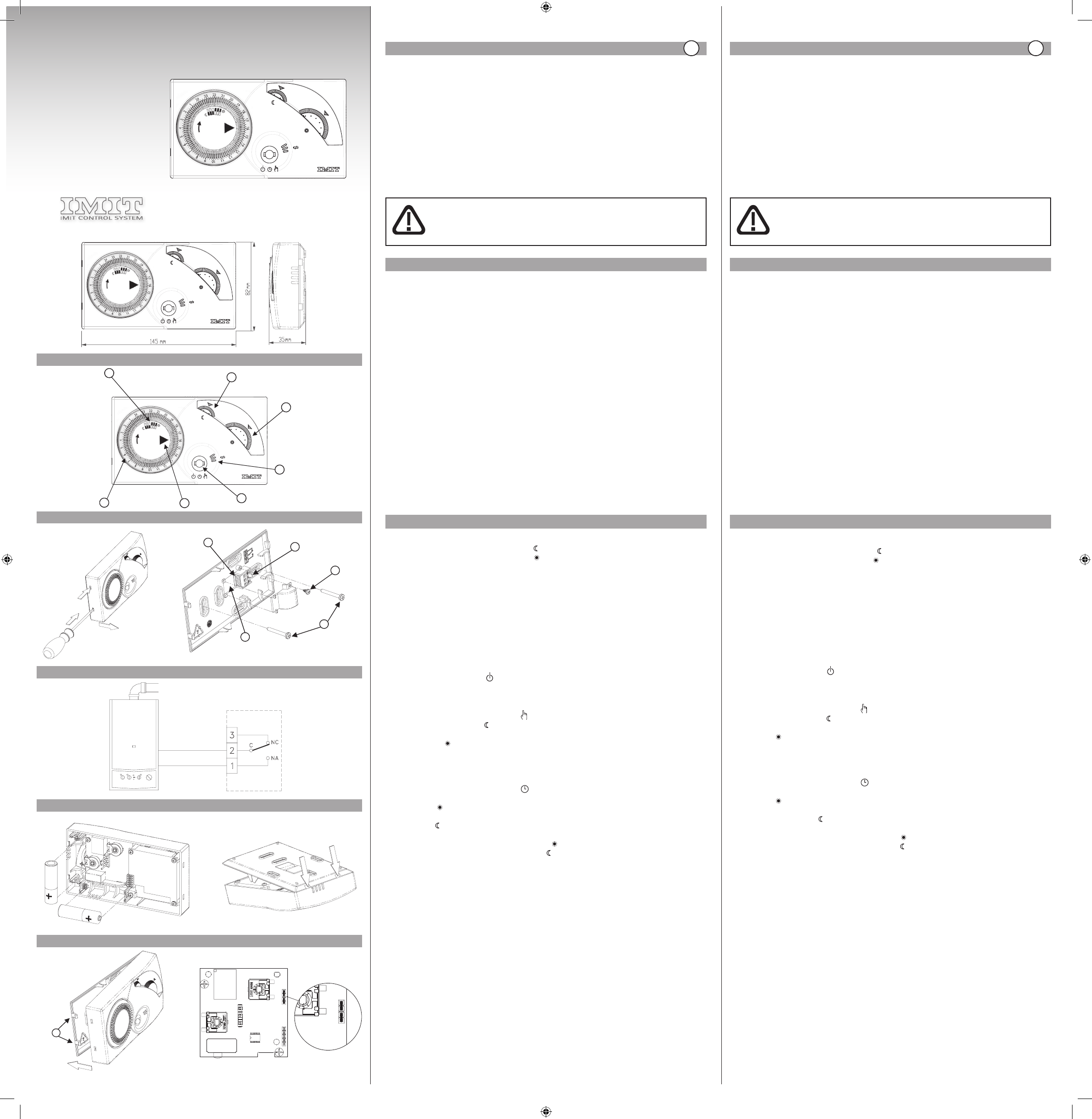

Fig. 1

1

6

1

8

2

0

2

2

24

1

8

1

6

1

8

2

0

2

2

24

1

8

A

B

C

D

E

F

G

A

D

E

A

B

C

Fig. 2 Fig. 3

Fig. 4

A

B

Fig. 5

Fig. 6

Fig. 7

Fig. 8

A

B

IMIT CONTROL SYSTEM s.r.l.

Via Varallo Pombia,19 - Castelletto Sopra Ticino (NO)

Tel (+39)0331941600 - Fax (+39)0331973100

www.imit.it - [email protected]

Cronotermostato elettronico giornaliero

Daily electronic chronothermostat

Chronothermostat electronique journalier

Cronotermostato electronico diario

1

6

1

8

2

0

2

2

24

1

8

077619 Rev0217

CHRONOMIX-S

Manuale_Chronomix-S_multilingue_390x400.indd 2 03/02/17 14:16

Betyg

Mer om denna bruksanvisning

Vi förstår att det är trevligt att ha en pappersbruksanvisning för din IMIT 578180 Chronomix-S Thermostat. Du kan alltid ladda ner bruksanvisningen från vår hemsida och skriva ut den själv. Om du vill ha en originalbruksanvisning rekommenderar vi att du kontaktar IMIT. De kanske kan tillhandahålla en originalbruksanvisning. Letar du efter bruksanvisningen för din IMIT 578180 Chronomix-S Thermostat på ett annat språk? Välj ditt föredragna språk på vår hemsida och sök efter modellnumret för att se om vi har det tillgängligt.

Specifikationer

Alla bruksanvisningar för IMIT Thermostater
Fler bruksanvisningar för Thermostater

Vanliga frågor om IMIT 578180 Chronomix-S Thermostat

Vårt supportteam söker efter användbar produktinformation och svar på vanliga frågor. Om du hittar en felaktighet bland våra vanliga frågor uppskattar vi om du meddelar oss detta via vårt kontaktformulär.

Relaterade produkter

Bruksanvisning

IMIT 578146 Techno WPTT VRH Thermostat

Bruksanvisning

IMIT 578149 Techno WPT VR Thermostat

Bruksanvisning

IMIT 578127 Techno DPT VR Thermostat

Bruksanvisning

IMIT 545610 BRC Thermostat

Bruksanvisning

IMIT 578090 Blue Thermostat

Bruksanvisning

IMIT 578070 Chronomix Thermostat

Bruksanvisning

IMIT 578140 Techno WPTT VH Thermostat

Bruksanvisning

IMIT 578130 Techno WPT Thermostat

Relaterade kategorier
