5
WARNING: Before proceeding with the following steps, ensure
you have read: • L.P. Gas Cylinder
• Hose and Regulator Sections of the
USE AND CARE INSTRUCTIONS
AVERTISSEMENT: Avant de procéder aux étapes suivantes, lisez les
rubriques suivantes: • Réservoir de propane liquide
• Le tuyau et le régulateur (dans LES INSTRUCTIONS
POUR L’USAGE ET L’ENTRETIEN)
DESCRIPTION ITEM # PART # QTY DESCRIPTION
NO PCE. NO QTE
COVER 1 SM37-1B 1 COUVERCLE
HANDLE 2 SP35-19ND 1 POIGNÉE
LH HANDLE BRACKET 3 SP32-19B 1 EMBOUT DE LA POIGNÉE (GAUCHE)
RH HANDLE BRACKET 4 SP33-19B 1 EMBOUT DE LA POIGNÉE (DROIT)
HANDLE GUARD (BAG PACK SP132-24) 5 SP26-6 2 MANCHON DE LA POIGNÉE
(SAC SP132-24)
#10-24 WING NUT (BAG PACK SP132-24) 6 SP24-16 2
ÉCROU À OREILLES NO 10-24 (SAC SP132-24)
#10-24 X 3.75 BOLT (BAG PACK SP132-24) 7 SP61-18 2
BOULON NO 10-24 X 3.75 (SAC SP132-24)
HEAT INDICATOR 8 SP9-30 1 INDICATEUR DE TEMPÉRATURE
LOGO 9 SP676-26 1 LOGO
PUSH NUT LOGO GAUGE 10 SP33-16 2 ÉCROU DU THERMOMÈTRE
COVER CLIP (BAG PACK SP128-24) 11 SP5-15 1 PINCE DU COUVERCLE (SAC SP128-24)
WARMING RACK 12 SP82A-3 1 GRILLE-RÉCHAUD
PORCELAIN COOK GRILLS 13 SP43-3 1 GRILLE PORCELANISÉES
LAVA ROCK 14 SP8-28 1 ROCHES DE LAVES
LAVA GRILL 15 SP44-3 1 GRILLE POUR PIERRE DE LAVE
LARGE BAR BURNER STAINLESS STEEL 16 SM103A-12 1 GRANDE BRÛLEUR EN INOX
COLLECTOR BOX 17 SP16B-20 1 GARNITURE DU BRÛLEUR
ELECTRODE 18 SP9A-20 1 ÉLECTRODE
CASTING LOCK (BAG PACK SP128-24)
19 SP25-16 2 ÉCROU DE LA BASE (SAC SP128-24)
BASE 20 SM31-2B 1 BASE
GREASE CUP CLIP 21 SP6-15 1 PINCE DU BAC À GRAISSE
CONSOLE 22 SM31-31B 1 CONSOLE
CONSOLE DECAL 23 1 DÉCALCOMANIE DE LA CONSOLE
KNOB 24 SP7-7 2 BOUTON
PUSH BUTTON IGNITOR 25 SP12-20 1 ALLUMEUR À BOUTON-POUSSOIR
#8-32 X 3/8” TYPE C SCREW 26 SP2-21 2 VIS DE TYPE C NO 8-32 X 3/8 PO
CONSOLE LOCK (BAG PACK SP128-24)
27 SP47-18 2
VERROU DE FIXATION DE LA CONSOLE (SAC SP128-24)
VALVE HOSE REGULATOR ASSEMBLY (VHR) 28 SP148-4 1
SUPPORT DE LA SOUPAPE DU TUYAU DU RÉGULATEUR
RIGHT HAND LADDER ASSEMBLY 29 SM367-42B 1 CADRE DROIT
LEFT HAND LADDER ASSEMBLY 30 SM366-42B 1 CADRE GAUCHE
SERIAL RATING LABEL 31 1 PLAQUE SIGNALÉTIQUE SÉRIE
BEAM 32 SM46-8B 1 SUPPORT TRANSVERSAL
STEP BOLT (BAG PACK SP128-24) 33 SP49-18 1 BOULON À TÊTE PLATE (SAC SP128-24)
TANK BOLT (BAG PACK SP128-24) 34 SP48-18 1 ÉCROU DU RÉSERVOIR (SAC SP128-24)
BEAM TAPER WING NUT (BAG PACK SP128-24)
35 SP26-16 2 ÉCROU À OREILLES SUPPORT TRANSVERSAL
TANK BRACKET (BAG PACK SP128-24) 36 SP21-6 1 SUPPORT DU RÉSERVOIR (SAC SP128-24)
6” WHEEL 37 SP15-22 2 ROUE DE 6 PO
WHEEL AXLE (BAG PACK SP128-24) 38 SP11-32 2 ESSIEU (SAC SP128-24)
WHEEL AXLE LOCK (BAG PACK SP128-24) 39 SP28-15 2 VERROU D’ESSIEU (SAC SP128-24)
LEG INSERT 40 SP7-33B 2 EMBOUT DE PIED
METAL SHELF 41 SM48-9B 1 ÉTAGÈRE EN MÉTAL
SHELF END CAP 42 SP17-33B 3 EMBOUT DU ÉTAGÈRE
#10-24 X 2” CARRIAGE BOLT (BAG PACK SP129-24)
43 SP50-18 8
BOULON DE CHARIOT NO 10-24 X 2 PO (SAC SP129-24)
#10-24 WING NUT (BAG BACK SP129-24) 44 SP18-16 8 ÉCROU À OREILLES NO 10-24 (SAC SP129-24)
SIDE BURNER BASE 45 SM40-2B 1 BASE DU BRÛLEUR LATÉRAL
SIDE BURNER 46 SP53-12 1 BRÛLEUR LATERAL
SIDE BURNER GRILL 47 SP134-3 1 GRILLE DU BRÛLEUR LATERAL
SIDE BURNER KNOB 48 SP9-7 1 BOUTON DU BRÛLEUR LATERAL
SIDE BURNER DECAL 49 1 DÉCALCOMANIE DU BRÛLEUR LATERAL
VALVE BRACKET 50 SP22-6 1 SUPPORT DE LA SOUPAPE
CAP 51 SP1-33 4 BOUCHON
MODEL EH30046
THIS GRILL IS FOR
OUTDOOR USE ONLY
Caution:
Read and follow all Safety Statements,
Assembly Instructions, and Use and
Care Manual Directions before
attempting to assemble and cook.
Installer / assembler:
Leave these instructions with consumer.
To Consumer:
Keep this manual for future reference.
WARNING
!
• Failure to follow all manufacturer’s
instructions could result in serious
personal injury and/or property
damage.
CAUTION
!
• Some parts may contain sharp edges
-especially as noted in manual!
Wear protective gloves if necessary.
CET APPAREIL NE DOIT ÊTRE
UTILISÉ QU’À L’EXTÉRIEUR
Attention: Lisez et observez les
consignes de sécurité, les instructions
de montage et les directives du manuel
d’usage et d’entretien avant de
procéder au montage et à l’utilisation
de l’appareil.
À l’intention de l’installateur / monteur:
Laissez ces directives au
consommateur.
Au consommateur:
Conservez ce manuel pour
utilisation ultérieure.
AVERTISSEMENT
!
• Le simple fait de ne pas suivre toutes
les instructions du fabricant peut
causer de graves blessures et/ou des
dommages à la propriété.
ATTENTION
!
• Certaines pièces peuvent présenter
des arêtes vives - surtout là où le
manuel le souligne. Au besoin, portez
des gants.
SP729A-37
TANK NOT
INCLUDED
RÉSERVOIR
NON COMPRIS
TANK NOT
INCLUDED
RÉSERVOIR
NON COMPRIS
1
2
3
4
5
6
7
8
12
13
14
15
16
17
19
20
21
22
23
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
46
24
25
26
18

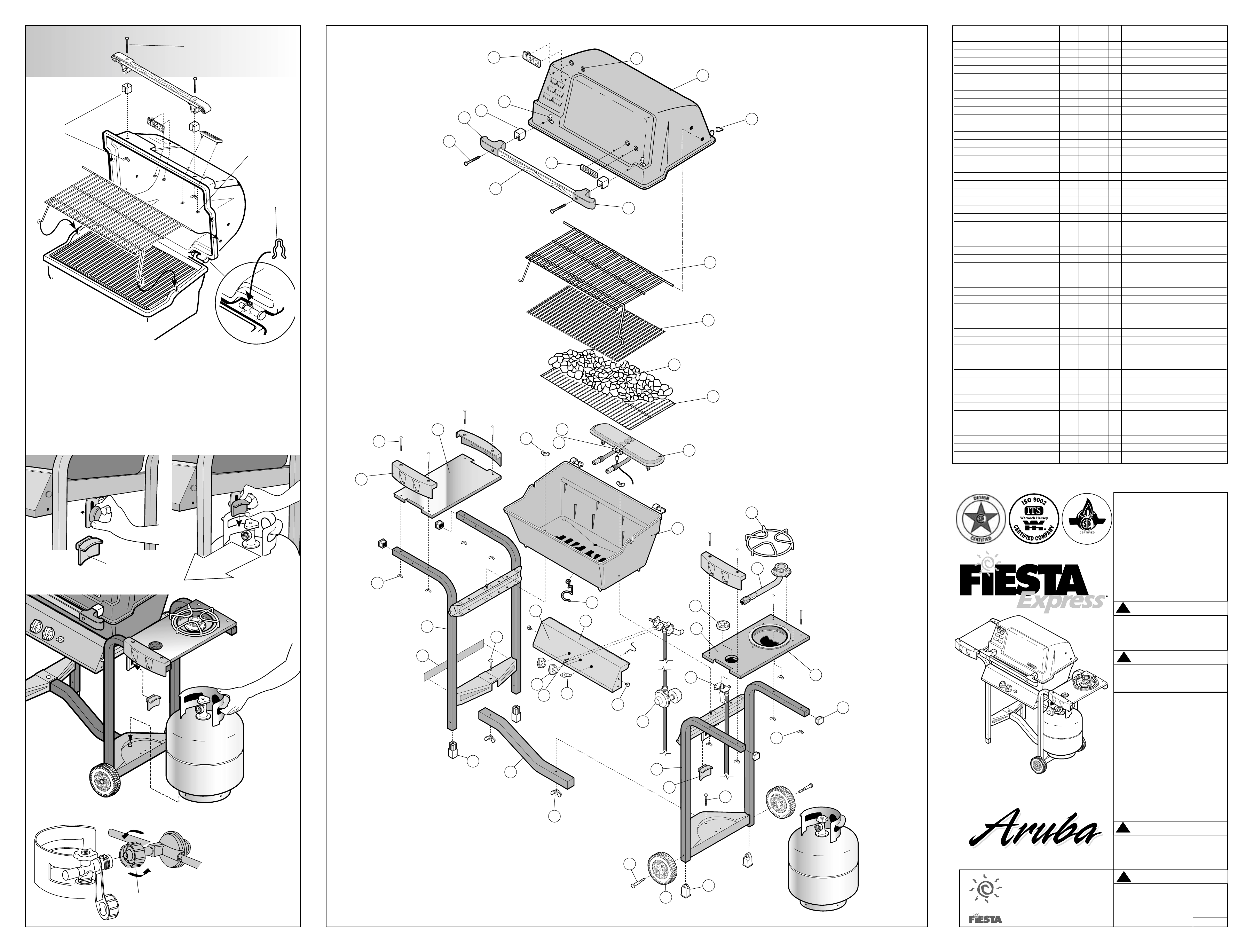

EXPLODED LAYOUT PLAN ÉCLATÉ
TANK NOT
INCLUDED
RÉSERVOIR
NON COMPRIS
48
47
9
11
10
45
44
