5
DESCRIPTION ITEM # PART # QTY DESCRIPTION
NO PCE. NO QTE
ADVANTIS COVER 1 SM50-1B 1 COUVERCLE ADVANTIS
HANDLE 2 SP28-19 1 POIGNÉE
GASKET (BAG PACK SP130-24) 3 SP8-14 2 JOINT (SAC SP130-24)
#10-24 SQ NUT (BAG PACK SP130-24) 4 SP15-16 2 ÉCROU NO 10-24 (SACSP130-24)
#10-24 WING BOLT (BAG PACK SP130-24) 5 SP60-18 2
ÉCROU À OREILLES NO 10-24 (SAC SP130-24)
ADVANTIS LOGO GAUGE 6 SP14-30 1 ADVANTIS LOGO GAUGE
PUSH NUT LOGO GAUGE 7 SP33-16 2 ÉCROU DU THERMOMÈTRE
COVER CLIP (BAG PACK SP128-24) 8 SP3-15 1 PINCE DU COUVERCLE (SAC SP128-24)
LOWER WARMING RACK 9 SP89A-3 1 GRILLE - RÉCHAUD INFERIEUR
PORCELAIN COOK GRILLS 10 SP19-3 1 GRILLE PORCELANISÉES
CERAMIC ROCK 36 PIECES 11 SP10-28 1 TUILES DE CERAMIQUES (36 MORCEAUX)
LAVA GRILL 12 SP17-3 1 GRILLE POUR PIERRE DE LAVE
SMALL BAR BURNER STAINLESS STEEL 13 SM34A-12 1 PETIT BRÛLEUR EN INOX
COLLECTOR BOX 14 SP16B-20 1 GARNITURE DU BRÛLEUR
ELECTRODE 15 SP9A-20 1 ÉLECTRODE
CASTING LOCK (BAG PACK SP128-24) 16 SP25-16 2 ÉCROU DE LA BASE (SAC SP128-24)
BASE 17 SM30-2B 1 BASE
GREASE CUP CLIP 18 SP6-15 1 PINCE DU BAC À GRAISSE
CONSOLE 19 SM31-31B 1 CONSOLE
CONSOLE DECAL 20 1 DÉCALCOMANIE DE LA CONSOLE
KNOB 21 SP7-7 2 BOUTON
PUSH BUTTON IGNITOR 22 SP11-20 1 ALLUMEUR À BOUTON-POUSSOIR
#8-32 X 3/8” TYPE C SCREW 23 SP2-21 2 VIS DE TYPE C NO 8-32 X 3/8 PO
CONSOLE LOCK (BAG PACK/SAC SP128-24)
24 SP47-18 2 VERROU DE FIXATION DE LA CONSOLE
VALVE HOSE REGULATOR ASSEMBLY (VHR) 25 SP146-4 1
SUPPORT DE LA SOUPAPE DU TUYAU DU RÉGULATEUR
RIGHT HAND LADDER ASSEMBLY 26 SM367-42B 1 CADRE DROIT
LEFT HAND LADDER ASSEMBLY 27 SM366-42B 1 CADRE GAUCHE
SERIAL RATING LABEL 28 1 PLAQUE SIGNALÉTIQUE SÉRIE
BEAM 29 SM46-8B 1 SUPPORT TRANSVERSAL
STEP BOLT (BAG PACK SP128-24) 30 SP49-18 1 BOULON À TÊTE PLATE (SAC SP128-24)
TANK BOLT (BAG PACK SP128-24) 31 SP48-18 1 ÉCROU DU RÉSERVOIR (SAC SP128-24)
BEAM TAPER WING NUT (BAG PACK SP128-24)
32 SP26-16 2 ÉCROU À OREILLES SUPPORT TRANSVERSAL
TANK BRACKET (BAG PACK SP128-24) 33 SP21-6 1 SUPPORT DU RÉSERVOIR (SAC SP128-24)
6” WHEEL 34 SP15-22 2 ROUE DE 6 PO
WHEEL AXLE (BAG PACK SP128-24) 35 SP11-32 2 ESSIEU (SAC SP128-24)
WHEEL AXLE LOCK (BAG PACK SP128-24) 36 SP28-15 2 VERROU D’ESSIEU (SAC SP128-24)
LEG INSERT 37 SP7-33 2 EMBOUT DE PIED
RIGHT HAND END CAP 38 SP19-33P 1 EMBOUT DE DROIT
FRONT PANEL 39 SM40-9B 1 PANNEAU AVANT
LEFT HAND END CAP 40 SP18-33P 1 EMBOUT DE GAUCHE
METAL SHELF 41 SM48-9B 2 ÉTAGÈRE EN MÉTAL
SHELF END CAP PLATINUM 42 SP17-33P 4 EMBOUT PLATINE DU ÉTAGÈRE
#10-24 WING NUT (BAG BACK SP129-24) 43 SP18-16 8 ÉCROU À OREILLES NO 10-24 (SAC SP129-24)
#10-24 X 2” CARRIAGE BOLT (BAG PACK SP129-24)
44 SP50-18 8
BOULON DE CHARIOT NO 10-24 X 2 PO (SAC SP129-24)
CAP 45 SP1-33 4 BOUCHON
MODEL EA24027
THIS GRILL IS FOR
OUTDOOR USE ONLY
Caution:
Read and follow all Safety Statements,
Assembly Instructions, and Use and
Care Manual Directions before
attempting to assemble and cook.
Installer / assembler:
Leave these instructions with consumer.
To Consumer:
Keep this manual for future reference.
WARNING
!
• Failure to follow all manufacturer’s
instructions could result in serious
personal injury and/or property
damage.
CAUTION
!
• Some parts may contain sharp edges
-especially as noted in manual!
Wear protective gloves if necessary.
CET APPAREIL NE DOIT ÊTRE
UTILISÉ QU’À L’EXTÉRIEUR
Attention: Lisez et observez les
consignes de sécurité, les instructions
de montage et les directives du manuel
d’usage et d’entretien avant de
procéder au montage et à l’utilisation
de l’appareil.
À l’intention de l’installateur / monteur:
Laissez ces directives au
consommateur.
Au consommateur:
Conservez ce manuel pour
utilisation ultérieure.
AVERTISSEMENT
!
• Le simple fait de ne pas suivre toutes
les instructions du fabricant peut
causer de graves blessures et/ou des
dommages à la propriété.
ATTENTION
!
• Certaines pièces peuvent présenter
des arêtes vives - surtout là où le
manuel le souligne. Au besoin, portez
des gants.
SP713A-37
TANK NOT
INCLUDED
RÉSERVOIR
NON COMPRIS
TANK NOT
INCLUDED
RÉSERVOIR
NON COMPRIS
1
2
3
4
5
6
7
8
9
10
11
12
13
14
16
17
18
19
20
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
44
42
21
22
23
15
BAG PACK/SAC
SP128-24 (1)
41
43
IMPORTANT: Ensure hose assembly does
not contact the casting, or any other parts which will get hot.
IMPORTANT:
Le tuyau ne
doit pas être en contact
avec le coffre, ou avec
toute autre pièce qui
risque de chauffer.
TANK NOT
INCLUDED
RÉSERVOIR
NON COMPRIS

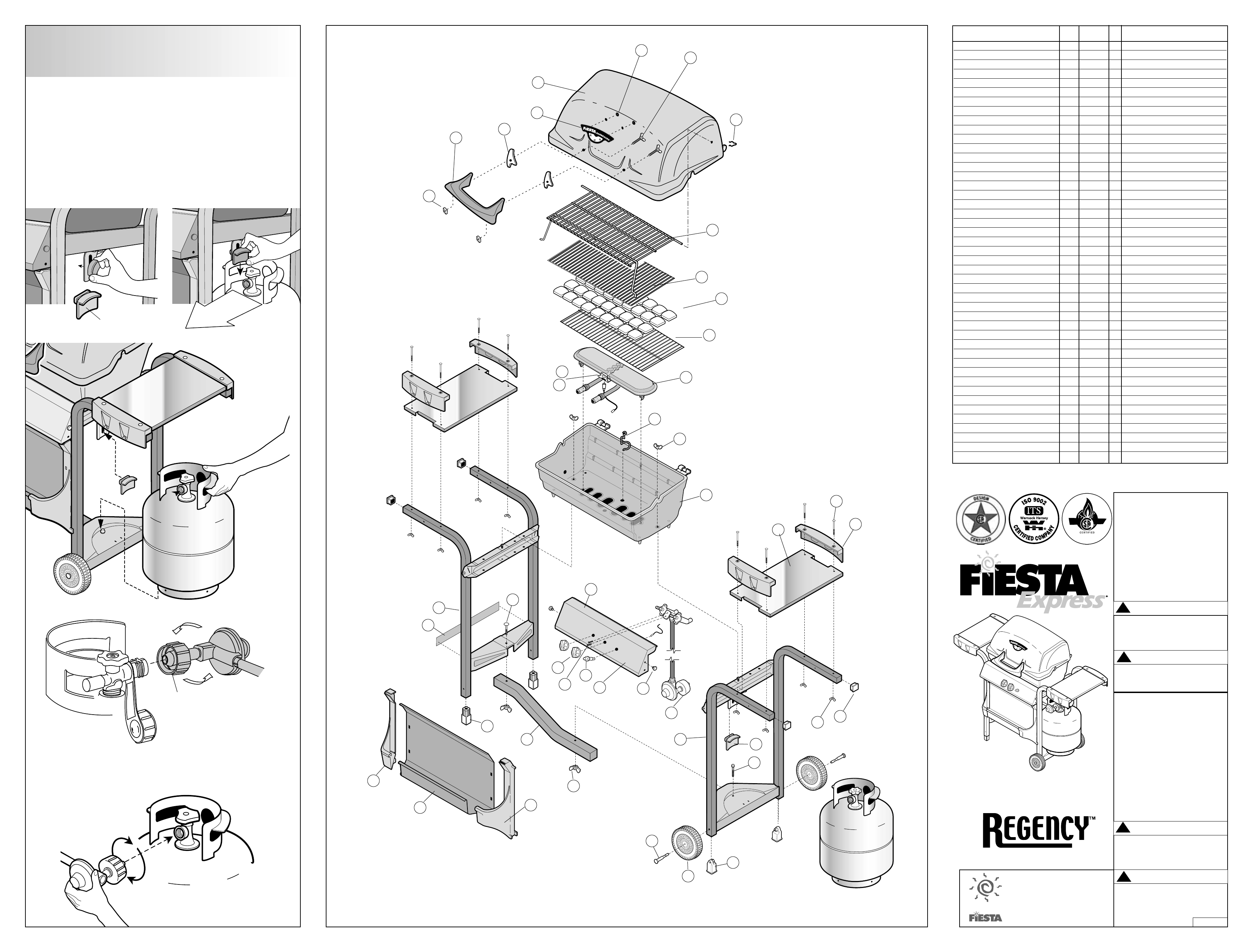

EXPLODED LAYOUT PLAN ÉCLATÉ
WARNING: Before proceeding with the following steps, ensure
you have read: • L.P. Gas Cylinder
• Hose and Regulator Sections of the
USE AND CARE INSTRUCTIONS
AVERTISSEMENT: Avant de procéder aux étapes suivantes, lisez les
rubriques suivantes: • Réservoir de propane liquide
• Le tuyau et le régulateur (dans LES INSTRUCTIONS
POUR L’USAGE ET L’ENTRETIEN)
HOSE/REGULATOR
TUYAU/DÉTENDEUR
Q.C.C.I. NUT
ÉCROU Q.C.C.I.
TANK
RÉSERVOIR
45
