Bruksanvisning Bauknecht ETI 6740/NE Häll

Bruksanvisning

61

Spishällen måste installeras av en behörig servicetekniker

som har kännedom om gällande bestämmelser avseende

säkerhet och installation. Tillverkaren frånsäger sig allt

ansvar för skador på person, djur eller egendom som

uppstår på grund av att anvisningarna i detta kapitel ej har

följts.

Elanslutning

•

De elektriska anslutningarna måste utföras innan

spishällen ansluts till något eluttag.

•

De elektriska anslutningarna måste utföras enligt det

lokala elbolagets anvisningar.

•

Kontrollera att spänningen som anges på märkplåten är

densamma som nätspänningen på den plats där

apparaten installeras.

•

Enligt lag är det obligatoriskt att ansluta spishällen till

jord: varvid endast lämpligt dimensionerade ledare

(inklusive jordledaren) ska användas.

•

Använd en elsladd av typ H05 RR-F - se tabell

“Nätspänning”.

Nätkabeln måste vara så lång att spishällen kan

avlägsnas från bänken, och kabeln ska placeras så

att den inte skadas eller överhettas genom

kontakt med spishällens underdel.

Använd inte

förlängningssladdar.

Nätspänning

Om hällen redan är utrustad med en strömkabel,

följ de instruktioner som finns på den

strömförande kabelns etikett.

Utför koppling till fast nät med hjälp av en flerpolig

strömbrytare med minst 3 mm avstånd mellan

kontakterna.

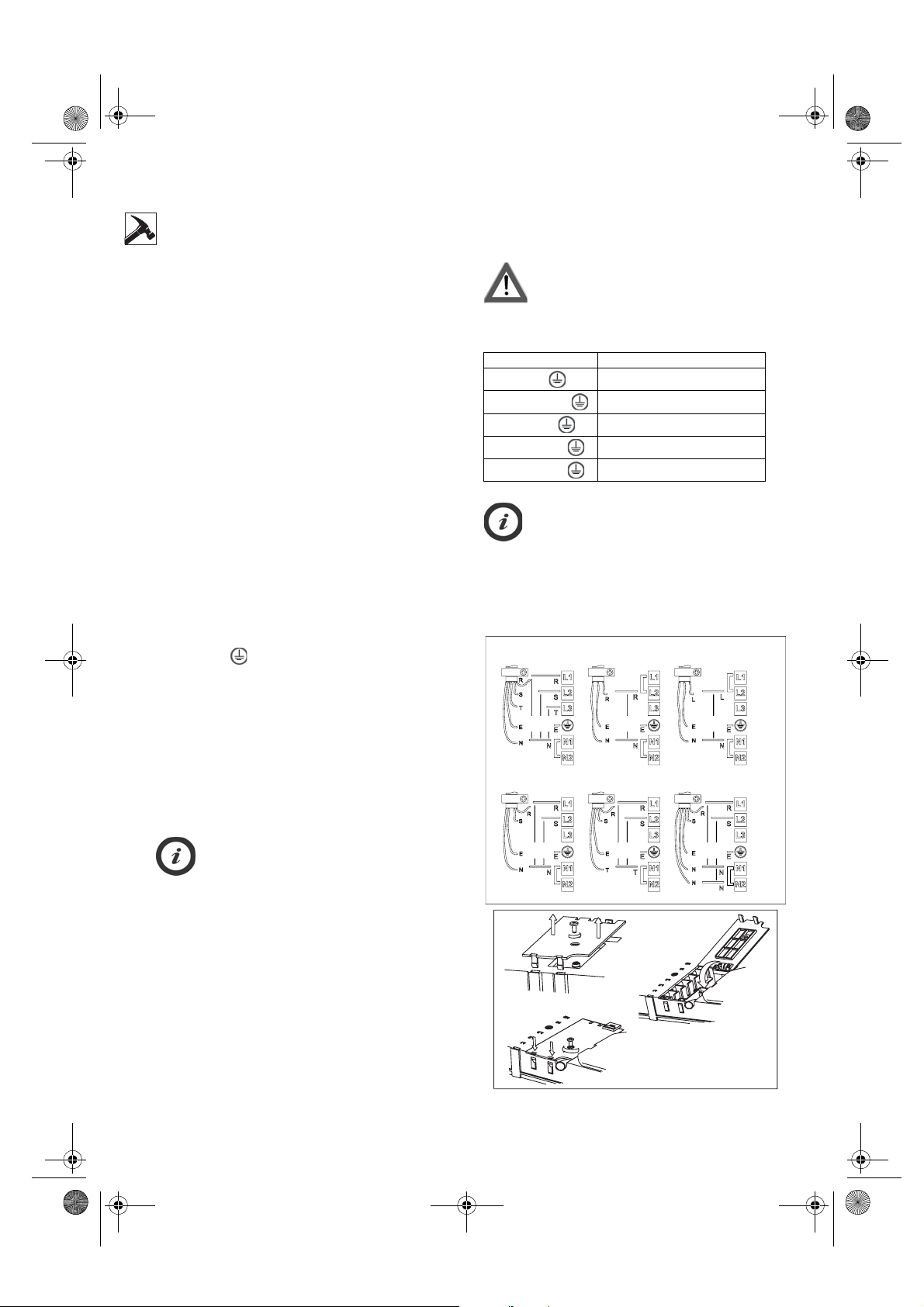

Anslutning till kopplingsplinten

Den gul/gröna jordledaren ska anslutas till kontakten med

jordsymbolen . Denna ledare ska vara längre än de

andra ledarna.

1.

Avlägsna locket på kopplingsplinten (

A

) genom att

lossa skruven, och för in locket i bygeln (

B

) på plinten.

2.

Skala av cirka 70 mm av elsladdens isolering

3.

Skala av cirka 10 mm av innerkablarnas isolering. För

sedan in nätkabeln i kabelklammern och anslut ledarna

till kopplingsplinten enligt kopplingsschemat som är

placerat i närheten av kopplingsplinten.

4.

Skruva fast nätkabeln med kabelklammern.

5.

Stäng locket (

C

) och skruva fast det till plinten med

hjälp av den tidigare avlägsnade skruven - vid punkt (1).

Varje gång hällen kopplas till elnätet utförs

automatiskt en kontroll under några sekunder.

INSTALLATION och ELEKTRISK KOPPLING

Ledare Antal x storlek

230 V ~ +

3 X 4 mm

2

230-240 V ~ +

3 X 4 mm

2

(endast Australien)

230 V 3 ~ +

4 x 1,5 mm

2

400 V 3N ~ +

5 x 1,5 mm

2

400 V 2N ~ +

4 x 1,5 mm

2

230V

230V

230V

230V

230V

230V

230V

230V

230V

230V

230V

A

B

C

400 V 3N ~ 230 V ~

230-240 V~ENDAST FÖR AU

230V~ENDAST FÖR UK

400 V 2N ~

230 V 3~

ENDAST FÖR BELGIEN

400 V 2N~

ENDAST FÖR NL

41902022S.fm Page 61 Monday, June 23, 2008 12:39 PM
