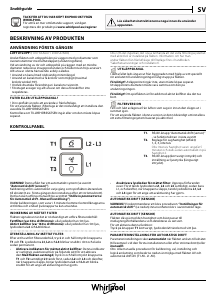

Bruksanvisning Whirlpool WAG HID 83F LE X Köksfläkt

Bruksanvisning

SV

Snabbguide

TACK FÖR ATT DU HAR KÖPT EN PRODUKT FRÅN

WHIRLPOOL

För att få en mer omfattande support, vänligen

registrera din produkt på www.whirlpool.eu/register

Läs säkerhetsinstruktionerna noga innan du använder

apparaten.

BESKRIVNING AV PRODUKTEN

ANVÄNDNING FÖRSTA GÅNGEN

LUFTUTLOPP (FÖR FRÅNLUFTSVERSIONER)

Anslut äkten och utloppshålen på väggen med en diameter som

överensstämmer med luftutsläppet (anslutningsäns).

Vid användning av rör och utloppshål på väggen med en mindre

diameter reduceras insugsprestandan och bullernivån höjs avsevärt.

Allt ansvar i detta hänseende avböjs således.

! Använd en kanal med nödvändig minimilängd.

! Använd en kanal med så få krokrör som möjligt (maximal

krokrörsvinkel: 90°).

! Undvik drastiska förändringar i kanalens tvärsnitt.

! Företaget avsäger sig allt ansvar om dessa föreskrifter inte

respekteras.

FILTER ELLER UTSLÄPPSKANAL?

! Din spisäkt är redo att användas i frånluftsläge.

För att använda äkten i lterläge är det nödvändigt att installera den

avsedda TILLBEHÖRSSATSEN.

Kontrollera om TILLBEHÖRSSATSEN ingår eller om den måste köpas

separat.

Obs: Om det ingår kan det i vissa fall hända att det extra filtreringssystemet

med aktivt kol är installerat på fläkten. Information om hur man

ändrar fläkten från frånluftsläge till filterläge finns i handboken

”Säkerhetsanvisningar och installation”.

UTSLÄPPSKANAL

I detta fallet leds ångan ut från byggnaden med hjälp av ett speciellt

rör anslutet till anslutningsringen längst upp på äkten.

Försiktigt! Utsläppsröret ingår inte, utan måste köpas separat.

Utsläppsrörets diameter måste vara samma som den på

anslutningsringen.

Försiktigt! Om spisäkten är försedd med aktivt kollter ska det tas

bort.

FILTERVERSION

Fett och lukt avlägsnas från luften som sugs in innan den släpps ut i

rummet igen.

För att använda äkten i denna version är det nödvändigt att installera

ett extra ltreringssystem baserat på aktivt kol.

KONTROLLPANEL

T1. PÅ/AV-knapp “Automatisk drift (sensor)”

- se funktionslistan i nästa avsnitt

T2. Reglage för sughastighet (eekt):

1, 2, 3, intensiv

Obs: Intensiv hastighet varar i ungefär 5

minuter och ställs sedan automatiskt in på

hastighet 2.

T3. PÅ/AV-knapp (kortvarigt intryckt) och

inställning av ljusstyrka (långvarigt

intryckt).

VARNING! Denna äkt har ett automatiskt system (se avsnitt

"Automatisk drift (sensor)").

Kalibrering utförs automatiskt varje gång som spisäkten återansluts

till elnätet (t.ex.: första gången den installeras efter ett strömavbrott).

Det kan även utföras manuellt (se avsnittet "Ställa in parametrarna

för Automatisk drift - Manuell inställning").

Under kalibreringen, som varar i 5 minuter kommer kontrollknapparna

att blinka och endast ljusknapparna kan användas.

INDIKERING AV MÄTTAT FILTER

Fläkten signalerar när det är nödvändigt att utföra lterunderhåll:

Fettlter (var 40:e drifttimme): alla lysdioder har rött ljus.

Aktivt kollter (var 160:e drifttimme): alla lysdioder har rött ljus,

lysdioderna L2 och L3 blinkar.

ÅTERSTÄLLNING AV MÄTTAT FILTER

Efter att ha utfört lterunderhåll, tryck in och håll intryckt knapparna

T1 och T3. Lysdioderna L1, L2 och L3 blinkar snabbt i rött och släcks

sedan permanent.

• Aktivera indikatorn för mättat aktivt kollter: Denna indikator

är vanligtvis avaktiverad.Gör på följande sätt för att aktivera

den:Med äkten avstängd, tryck in och håll intryckt knapparna

T1 och T2 samtidigt:L1 tänds först, sedan L2 och L3 och därefter,

när knapparna släpps, börjar lysdioderna L2 och L3 att blinka

snabbt för att ange att aktiveringen har gjorts.

• Avaktivera lysdioden för mättat lter: Upprepa förfarandet

ovan: Först tänds lysdioderna L1, L2 och L3 samtidigt, sedan bara

L1, och därefter, när knapparna släpps, tänds lysdioderna L1, L2

och L3 igen för att ange att avaktivering har gjorts.

AUTOMATISK DRIFT SENSOR

VARNING! Vi rekommenderar att köra proceduren “Inställningar för

automatisk drift” (se nedan) innan enheten körs i automatiskt läge.

AUTOMATISK DRIFT SENSOR

Fläkten slås på med den hastighet som bäst passar till

matlagningsförhållandena som detekteras av sensorn.

För att aktivera denna funktion:

Tryck på knappen T1 kortvarigt, lysdioden L1 tänds med vitt ljus.

PARAMETERINSTÄLLNING FÖR AUTOMATISK DRIFT

Parameterinställningen sker automatiskt när äkten ansluts till elnätet

(till exempel: vid den första installationen eller efter strömavbrott) eller

manuellt.

Obs: Alla manuella procedurer för kalibrering, val, inställning och

logisk anslutning som beskrivs nedan är möjliga med äkten AV och

automatisk drift AV (T1 AV- L1 AV).
