Heizungseinbau
Trumatic S 3002 P
1. Bild A: Heizgerät in den
Bodenausschnitt stellen.
Thermostatfühler mit Ab-
schirmblech (7) in Schlitz (8)
einstecken und bis zum hör-
baren Einrasten unter die Be-
festigungslasche (9) schieben
(Bild A zeigt Rechtseinbau,
Bild G Linkseinbau).
Der Thermostatfühler
(7) muss immer vorne
an der Heizung (Raumseite)
montiert sein. Thermostat-
fühler (7) und Kapillarrohr (10)
dürfen auf keinen Fall am
Wärmetauscher bzw. an der
Heizungsverkleidung anlie-
gen!
2. Bild C: Heizung an die
hinteren Distanzwinkel (18)
im Einbaukasten heranschie-
ben.
3. Bild A: Heizung mit den
5 Schrauben (3) an den vor-
gestochenen Punkten in den
Ecken und vorne mittig
befestigen. Eventuell Boden-
konstruktion durch Leisten
verstärken.
4. Bild A: Die Massefeder
(30) aus der Transportsiche-
rung herausdrücken, damit
diese am Einbaukasten an-
liegt (sonst funktioniert die
Zündung nicht).
5. Bild A: Druckstange mit
Ösenfeder (11) in das Zündsi-
cherungsventil (12) ein-
stecken.
Zündkabel (38) auf der Seite
der Druckstange in den
3 Haltelaschen (39) des Ein-
baukastens befestigen.
Trumatic S 3002
1. Bild A: Heizgerät in den
Bodenausschnitt stellen.
Thermostatfühler mit Ab-
schirmblech (7) in Schlitz (8)
einstecken und bis zum hör-
baren Einrasten unter die Be-
festigungslasche (9) schieben
(Bild A zeigt Rechtseinbau,
Bild G Linkseinbau).
Der Thermostatfühler
(7) und Zündautomat
(15) müssen sich immer vor-
ne an der Heizung (Raumsei-
te) befinden. Thermostat-
fühler (7) und Kapillarrohr (10)
dürfen auf keinen Fall am
Wärmetauscher bzw. an der
Heizungsverkleidung anliegen!
2. Bild C: Heizung an die
hinteren Distanzwinkel (18)
im Einbaukasten heranschie-
ben.
3. Bild A: Zündautomat (15)
aus der Halterung entneh-
men. Heizung mit den
5 Schrauben (3) an den vor-
gestochenen Punkten in den
Ecken und vorne mittig
befestigen. Eventuell
Bodenkonstruktion durch
Leisten verstärken.
4. Am Zündautomat (15) den
korrekten Sitz der Steckan-
schlüsse (13 + 14) überprü-
fen. Dann Zündautomat (15)
bis zum Anschlag in die La-
schen (16) einschieben
(Bild A zeigt Rechtseinbau,
Bild G Linkseinbau).
5. Bild A: Druckstange mit
Ösenfeder (11) in das Zünd-
sicherungsventil (12) ein-
stecken.
Trumatic S 5002
1. Bild A: Heizgerät in den
Bodenausschnitt stellen.
Thermostatfühler mit Ab-
schirmblech (7) in Lasche (8)
einstecken und mit Schraube
(9) befestigen (Bild A zeigt
Rechtseinbau, Bild G Links-
einbau).
Thermostatfühler (7)
und Zündautomat (15)
müssen sich immer vorne an
der Heizung (Raumseite) be-
finden. Thermostatfühler (7)
und Kapillarrohr (10) dürfen
auf keinen Fall am Wärme-
tauscher bzw. an der Hei-
zungsverkleidung anliegen!
2. Bild A: Zündautomat (15)
aus der Halterung entneh-
men. Heizung mit den
5 Schrauben (3) an den vor-
gestochenen Punkten in den
Ecken und vorne mittig
befestigen. Eventuell Boden-
konstruktion durch Leisten
verstärken.
3. Am Zündautomat (15) den
korrekten Sitz der Steckan-
schlüsse (13 + 14) überprü-
fen. Dann Zündautomat (15)
bis zum Anschlag in die La-
schen (16) einschieben
(Bild A zeigt Rechtseinbau,
Bild G Linkseinbau).
4. Bild A: Druckstange mit
Ösenfeder (11) in das Zünd-
sicherungsventil (12) ein-
stecken. Bedienungsgriff (55)
auf die Druckstange (11) so
aufstecken, dass der Pfeil zur
„0“ Stellung (Heizungsmitte)
zeigt.
Abgaskamin
Die Heizung ist nur mit Dach-
kamin zulässig. Dieser darf
nur senkrecht oder mit maxi-
mal 15 Grad Neigung einge-
baut werden!
Bild F: Dachkamin so platzie-
ren, dass von der Heizung
zum Kamin eine direkte, auf
ganzer Länge steigende
Rohrverlegung (min. 1,5 m,
max. 3 m) möglich ist. Bei ei-
ner Rohrlänge von 1,5 m
muss eine Mindesthöhe von
1 m erreicht sein. Die weitere
Rohrverlegung zum Dachka-
min muss nahezu senkrecht
erfolgen.
Trumatic S 3002 (P)
Bild E: Öffnung von
Ø 60 mm in einem Mittelab-
stand von min. 55 mm zu
seitlichen Wänden ausschnei-
den.
Trumatic S 5002
1. Bild E: Öffnung von
Ø 70 mm in einem Mittelab-
stand von min. 60 mm zu
seitlichen Wänden ausschnei-
den.
2. Bild E: Bei doppelschali-
gen Dächern den Hohlraum
mit Holz ausfüttern oder ei-
nen kreisförmig eingerollten
Blechstreifen (20) von etwa
220 mm Länge und 1 mm
Stärke einschieben, um das
Dach so zu versteifen, dass
es beim Anziehen der Ver-
schraubung nicht verformt
wird und regendicht bleibt.
3. Bild E: Kamin von oben
durch das Dach stecken und
innen mit Schraubring (21)
festziehen. Anschließend
Schraubring (21) mit der
Schraube (44) sichern.
Abdichtung erfolgt mit beige-
legter Gummidichtung ohne
weitere Dichtmittel.
Abgasführung
Für die Trumatic S darf nur
das Truma-Edelstahl-Abgas-
rohr AE 3 bzw. AE 5 mit
Truma-Überrohr ÜR bzw.
ÜR 5 (APP) verwendet wer-
den, da die Geräte nur in Ver-
bindung mit diesen Rohren
geprüft und zugelassen sind.
Länge des Abgasrohres
min. 1,5 m, max. 3 m!
Eine erhebliche Montage-Er-
leichterung für das Biegen
des Edelstahlrohres und das
Aufziehen des O-Ringes
bringt die Verwendung des
Biege-Boys
(Art.-Nr. 30030-33000).

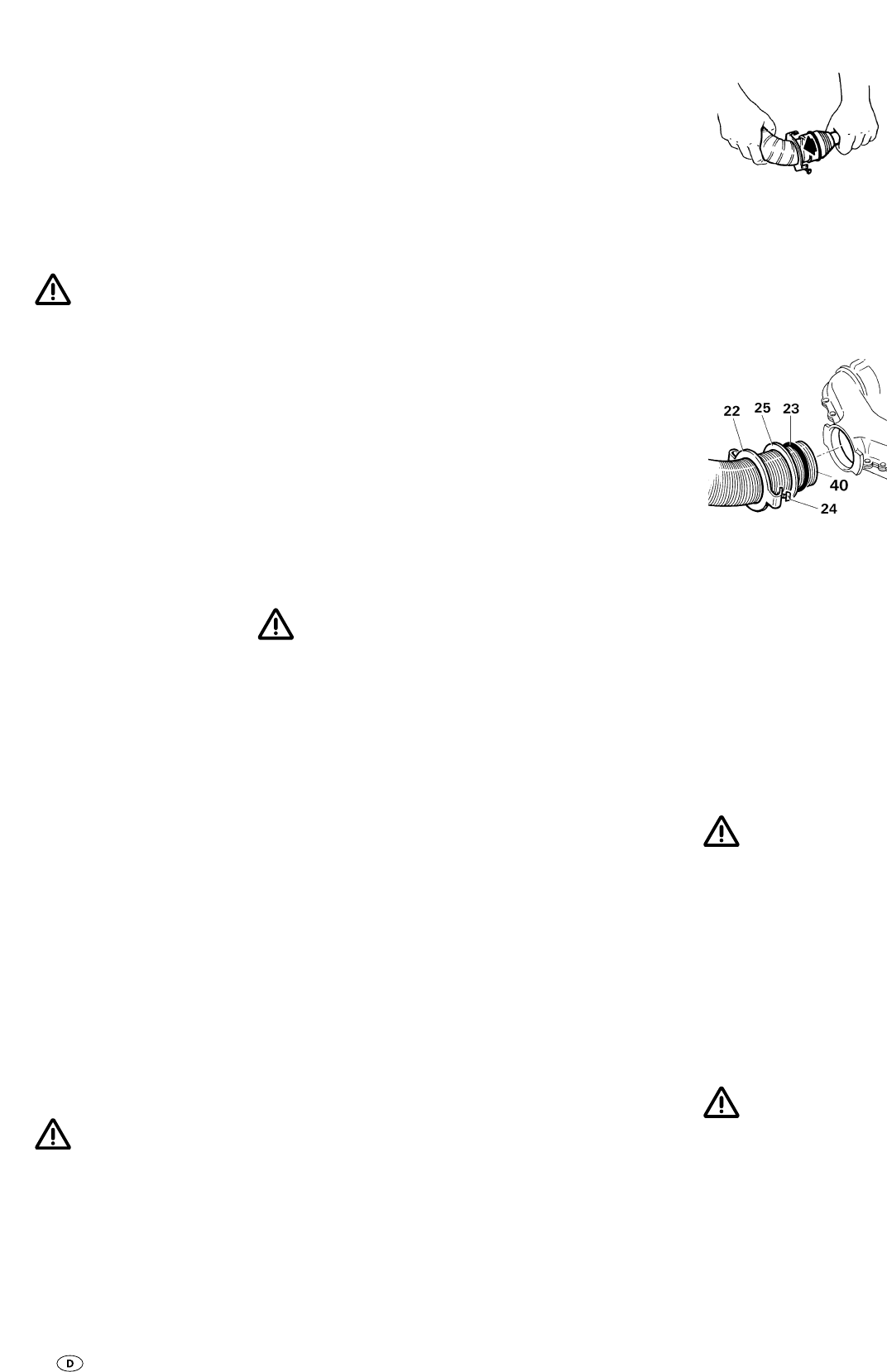

1. Abgasrohr an die Heizung
anschließen:
Dichtplatte (22) etwa 3 cm
auf das Abgasrohr schieben
(Kralle zeigt zum Abgasstut-
zen der Heizung). Druckring
(25) aufschieben. O-Ring (23)
durch Ausweiten vorsichtig
über die Rohrschnittkante
führen und Abgasrohr bis auf
Anschlag in den Abgasstut-
zen stecken.
O-Ring, Druckring und Dicht-
platte an den Abgasstutzen
heranschieben. Dichtplatte
(22) durch Drehen einhängen
und mit Schraube (24) fest
anziehen.
Nach jeder Demontage
muss ein neuer O-Ring
(23) montiert werden.
2. Überrohr (41) auf das Ab-
gasrohr schieben (muss vom
Kamin bis zur Rückwand des
Einbaukastens reichen, siehe
Bild E + D).
3. Bild D + E: Rohre an der
Wand mit wenig Krümmun-
gen hochführen. Abgasrohr
(40) bis Anschlag in den Ka-
min einschieben und mit
Blechschraube (28) sichern.
Abgasrohr (40) mit
Überrohr (41) muss auf
ganzer Länge steigend und
mit mehreren Schellen (42)
fest und dauerhaft montiert
sein, da sich sonst ein
Wassersack bilden kann, wel-
cher den freien Abzug der
Abgase verhindert.
