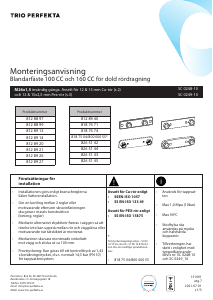

Monteringsanvisning

Blandarfäste 100 CC och 160 CC för dold rördragning

M26x1,5 invändig gänga. Avsett för 12 & 15 mm Cu-rör (s.2)

och 12 & 15x2,5 mm Pex-rör (s.3)

Produktnummer

812 88 97

812 88 99

812 89 13

812 89 14

812 89 20

812 89 21

812 89 26

812 89 27

• Installationen görs enligt branschreglerna

Säker Vatteninstallation.

• Gör en kortling mellan 2 reglar eller

motsvarande eftersom skruvinfästningen

ska göras i massiv konstruktion

(betong, reglar)

• Mediarör alternativt skyddsrör xeras i väggen så att

rörelse inte kan uppstå mellan rör och väggskiva eller

motsvarande när tätskiktet är monterat.

• Mediarören ska vara monterade vinkelrätt

mot vägg och sticka ut ca 100 mm.

• Provtryckning: Kan göras till ett kontrolltryck av 1,43

x beräkningstrycket, d.v.s. normalt 14,3 bar (PN 10)

för tappvattensystem.

Förutsättningar för

installation

151691

utg.

7

2021-07-01

s.1/3

Avsett för Cu-rör enligt

• SSEN-ISO 1057

• SS EN-ISO 133 49

Avsett för PEX-rör

enligt

• SS EN-ISO

15875

*

Två stycken kopplingssatser, 1 st för

12/15 Cu-rör och 1 st för 12 &15x2,5

mm Pex-rör medföljer produktnum-

mer:

• 818 75 04/800 000 55

• Används för tappvat-

ten

• Max 1,0 Mpa (10bar)

• Max 90C

• Stödhylsa ska

användas på mjuk a

och halvhårda

kopparrör

• Tillverkningen har

skett i enlighet med

typgodkännande-

bevis nr: SC 0248-10

och SC 0249_10

Postadress Box 54, SE-280 70 Lönsboda

Besöksadress Ö. Järnvägsgatan 18

Telefon 0479-255 03

Email info@trio-perfekta.se

Webb www.trio-perfekta.se

C

E

R

T

I

F

I

E

R

A

T

L

E

D

N

I

N

G

S

S

Y

S

T

E

M

ISO 9001 ISO 14001

SC 0248-10

Produktnummer

812 89 40

818 74 71

818 74 74

818 75 04/800 000 55*

826 51 42

826 51 44

826 51 43

826 51 45

SC 0249-10
