Bruksanvisning

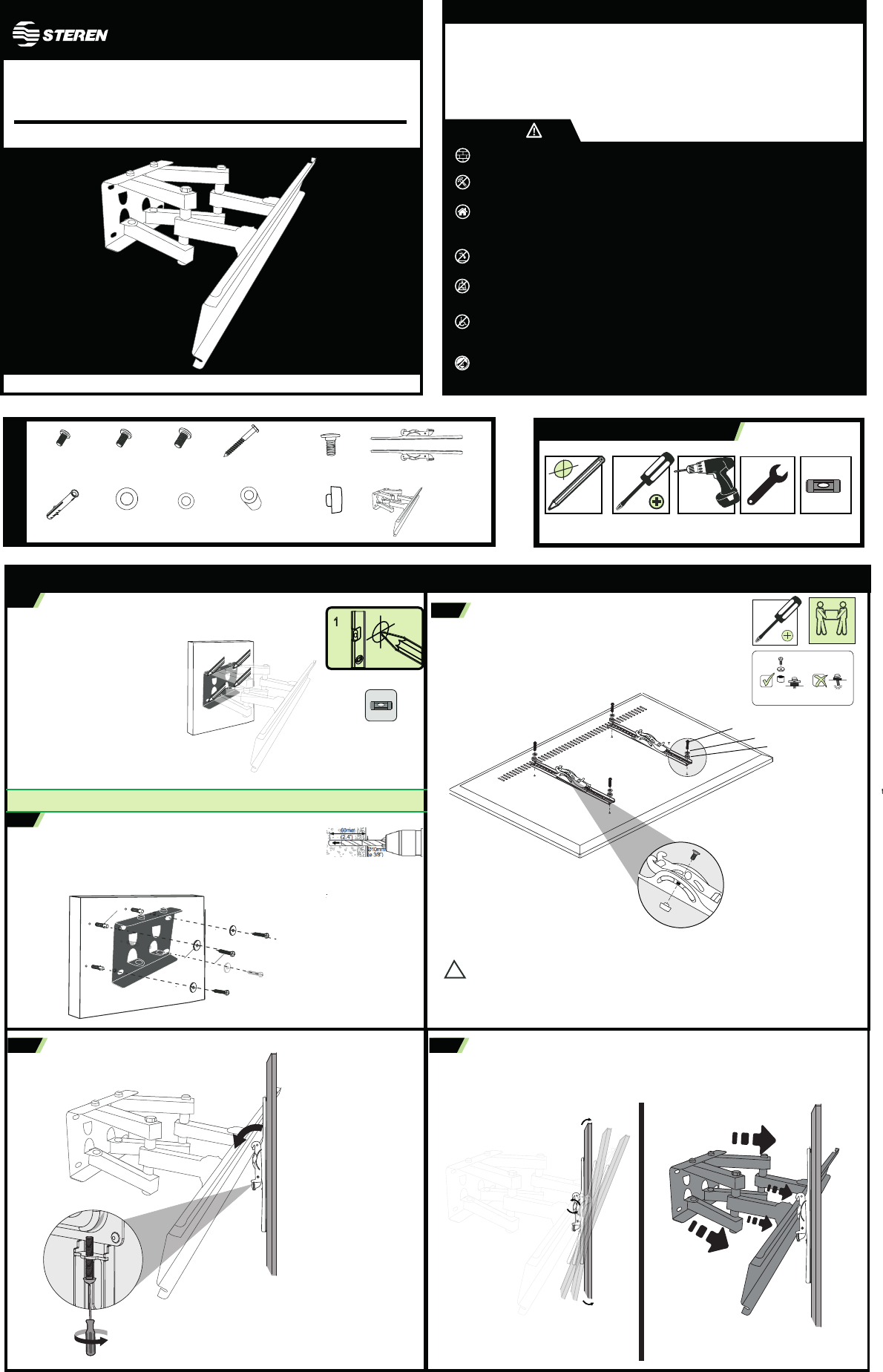

STV-116

32 TO 70” TV STAND

V0.11118A

Instruction manual

IMPORTANT

CAUTIONS

Before using the product, please read the following instructions.

The information shown in this manual serves only as a reference for the product.

Due to updates there may be differences.

Please check our website www.steren.com for the most recent version of this manual.

•Choose a solid and smooth wall to securely ﬁx the support.

• Do not over tighten the screws.

• This product is designed for indoor use. Using it outdoors could cause personal injuries and failures.

• Avoid falling equipment, as it could be damaged.

• Do not exceed the maximum load capacity of 35 Kg.

• This device is not intended for use by people (including children), whose physical, sensory or mental

abilities are different or reduced, or who lack experience or knowledge.

• Children should be supervised to ensure they do not use the device as a toy.

CONTENT

G (4 pieces)

S (4 pieces)

E (4 pieces) F (8 pieces)

D (4 pieces)

M6x60

Clamping bars

Plate of

support

M10X50 M6X16

M4x12

Separator bushing

M4X20

A (4 pieces

M6X20

B (4 pieces)

M8X20

C (4 pieces)

INSTALLATION

PREPARATION FOR INSTALLATION

SUPPORT INSTALLATION (ON CONCRETE)

INSTALLING THE SCREEN

ADJUSTMENTS

2b 3

Use the base of the support as a template to make the marks of the perforations on the surface where you want to install the equipment.

1. Place the bracket on the wall * where you want to install it. Use a leveler and

observe the bubble to verify that the support is level.

2. Make the marks for the perforations.

1. Use a 10 mm drill bit to drill on the marks you made, at a depth of 60 mm

The screws supplied are standard sizes. We recommend you consult the instruction manual of your screen to obtain

information about the screws needed to mount it in a support

2. Loosen the ﬁxing screws, and mount the screen on the support by ﬁrst placing the upper part of the bars (hooked) and

then the lower part.

1. Slightly loosen the butterﬂies of each bar, and tilt the screen

until you reach the desired position.

2. Press the butterﬂies again to ﬁx the position.

3. Stretch or retract the arms for a frontal and lateral adjustment,

until obtaining the desired position.

Make sure that the bars are perfectly coupled

3. Tighten the retaining screws again until they reach the top of the support base.

1. Use 4 screws (A or B), the 4 spacers (S) and the 4 washers (G or F) to ﬁx the bars on the

back of the screen. If you require wider screws, only use the screws (C) and the bushings

(S), without the washers.

2. Insert the anchors (E) into the holes. Mount the support and ﬁx it with the pins (D) and the

washers (F).

*Make sure there are no hidden pipes with electrical, gas or water wiring

Do not install screens larger than 70 "or weighing more than 35 kg

√

TOOLS NEEDED

Place on each of the bars, the nut (T) and the screw (O),

 that will ﬁx the tilting position.

T (2 pieces)

Nut

O (2 pieces)

M6X11

A, B o C

G o F
