Bruksanvisning Sony XM-280GTX Bilförstärkare

Bruksanvisning

BTL BTL BTL BTL

BTL BTL

OFF

LPF

OFF

LPF

OFF

LPF

OFF

LPF

OFF

LPF

OFF

LPF

BTL BTL

OFF

LPF

BTL BTL BTL BTL

* Högnivåingång

* Złącze wejściowe wysokiego poziomu

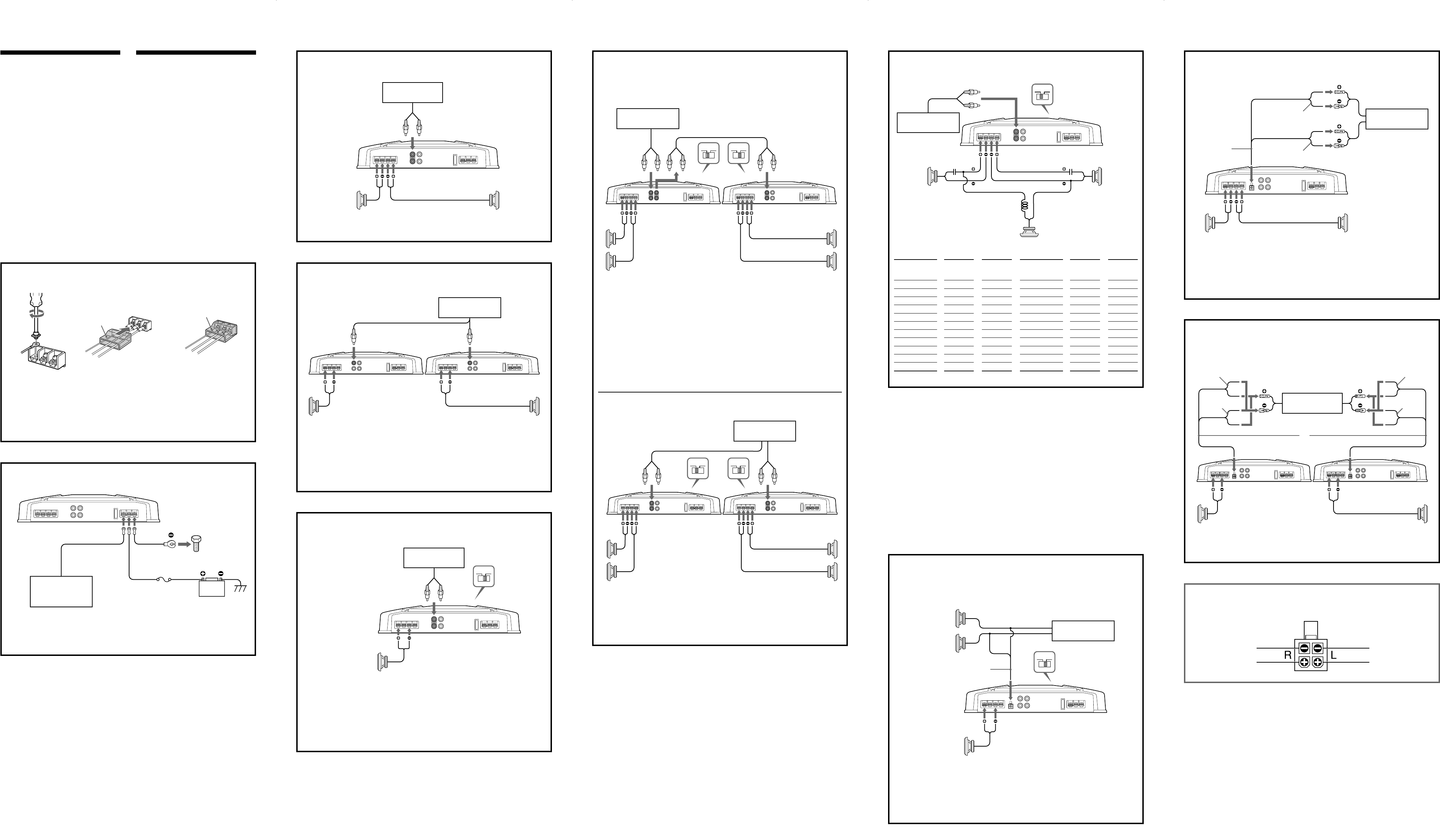

Anslutningar

Se upp!

•Innan du göra några anslutningar bör du

koppla bort bilbatteriets jordanslutning

(batteriets minuspol) så att du inte råkar ut för

kortslutningar.

•Se till att de högtalare du använder har

tillräcklig effekt. Om du använder högtalare

med låg kapacitet kan de skadas.

•Anslut inte högtalarsystemets # terminal till

bilens chassi, inte heller den högra

högtalarens # terminal med den vänstra

högtalarens dito.

•Dra signalledningarna, dvs. kablarna till

förstärkarens in- och utgångar, avskilda från

strömförsörjningskabeln. Ligger dessa

kabeltyper i närheten av varandra kan du få

ljudstörningar.

•Det här är en högeffektförstärkare. Därför

finns det inga garantier att den fungerar

optimalt om du använder de högtalarkablar

som medföljer bilen.

•Om bilen har ett datoriserat system för t.ex.

styrning ska du inte koppla bort jordkabeln

från bilbatteriet. Om du kopplar bort kabeln

kan det hända att datorns minne raderas. För

att undvika kortslutning i samband med

anslutningarna kopplar du istället bort

strömförsörjningskabeln på +12 V, till dess att

alla andra kablar har anslutits.

Połączenia

LINE OUT

LINE OUT

LINE OUT

Ostrzeżenie

•Aby uniknąć zwarć, przed rozpoczęciem

podłączania elementów należy odłączyć

złącze masy akumulatora samochodowego.

•Należy upewnić się, że używane głośniki mają

odpowiednią moc znamionową.

Zastosowanie głośników o zbyt małej mocy

może doprowadzić do ich uszkodzenia.

•Nie należy podłączać zacisku # zestawu

głośnikowego do karoserii samochodu ani

zacisku # prawego głośnika do zacisku

lewego głośnika.

•Aby uniknąć zakłóceń, przewody wejściowe i

wyjściowe należy umieścić z dala od

przewodu zasilającego.

•Urządzenie to jest wzmacniaczem dużej

mocy. Z tego względu stosowanie

oryginalnych, samochodowych przewodów

głośnikowych może ograniczyć jego pełną

wydajność.

•Jeśli samochód jest wyposażony w

komputerowy system nawigacyjny lub inny

system komputerowy, nie należy odłączać

przewodu masy od akumulatora samochodu.

Odłączenie tego przewodu może

doprowadzić do skasowania zawartości

pamięci komputera. Aby uniknąć zwarcia

podczas podłączania, do czasu podłączenia

wszystkich pozostałych przewodów należy

odłączyć przewód zasilający +12 V.

Strömkablar

Przewody zasilające

LINE OUT

* Om du har fabriksoriginalet, eller någon annan bilstereo som saknar utgång för fjärrkontroll på

förstärkaren, ansluter du fjärrkontrollingången (REMOTE) till strömförsörjningen för tillbehör.

* W przypadku zainstalowanego fabrycznie samochodowego zestawu audio lub innego systemu bez wyjścia

zdalnego sterowania na wzmacniaczu, zacisk sygnału wejściowego zdalnego sterowania (REMOTE) należy

podłączyć do zasilacza urządzeń dodatkowych.

LINE OUT

THROUGH OUT

INPUT INPUT

LINE OUT

C2C1

L

Gör terminalanslutningarna på det sätt som visas nedan.

Podłącz zaciski zgodnie z poniższym rysunkiem.

REM

OUT

+

1

2

V

G

N

D

R

E

M

O

U

T

+

12V GND

Dra kablarna genom

anslutningsskyddet, anslut kablarna

och täck sedan över terminalerna med

anslutningsskyddet.

Obs!

När du skruvar åt skruven får du inte dra åt den

så mycket att den utsätts för ett så stort

vridmoment* att den skadas.

* Vridmomentet bör vara mindre än 1 N•m.

Przeprowadź przewody przez osłonę,

podłącz je, a następnie załóż osłonę

na zaciski.

Uwaga

Podczas dokręcania wkrętów należy unikać

stosowania nadmiernej siły*, aby nie uszkodzić

wkrętu.

* Moment obrotowy nie powinien przekraczać

1 N•m.

Grå

Szary

Grå/Svartrandig

Szary z czarnymi

paskami

Vit

Biały

Vit/Svartrandig

Biały z czarnymi

paskami

3

3

c

2

*

2

*

2

*

*

Bilstereo

Samochodowy zestaw audio

Säkring (30 A)

Bezpiecznik (30 A)

+12 V bilbatteri

Akumulator samochodowy

+12 V

Utgång för fjärrkontroll

*

Wyjście zdalnego

sterowania*

(REM OUT)

till en metalldel i

bilens chassi

Do metalowego

elementu

karoserii

samochodu

Att observera angående strömförsörjning

• Koppla inte in +12 V-kabeln förrän du anslutit

alla andra kablar.

• Se till att du ansluter förstärkarens jordkabel

ordentligt till en metalldel på bilens chassi. Om

anslutningen glappar kan det orsaka

funktionsstörningar hos förstärkaren.

• Se till att du ansluter bilstereons

fjärrkontrollkabel till fjärrkontrollterminalen.

• Har du en bilstereo utan fjärrkontrollutgång på

förstärkaren ansluter du fjärrkontrollingången

(REMOTE) till strömförsörjningen för tillbehör.

• Använd en strömkabel med inbyggd säkring

(30 A).

• Placera strömkabelns säkring så nära bilbatteriet

som möjligt.

• De kablar som du använder för anslutningarna till

+12 V - och GND-terminalerna på den här

förstärkaren ska vara minst 10-Gauge (AWG-10)

eller har en tvärsnittsyta som är större än

5,5 mm

2

.

Uwagi dotyczące zasilania

• Przewód zasilający +12 V należy podłączyć dopiero

po podłączeniu wszystkich innych przewodów.

• Przewód masy urządzenia należy starannie

podłączyć do metalowego elementu karoserii

samochodu. Luźne połączenie przewodu może

doprowadzić do niewłaściwego działania

wzmacniacza.

• Należy się upewnić, że przewód zdalnego

sterowania samochodowego zestawu audio został

podłączony do zacisku zdalnego sterowania.

• Jeśli używany jest samochodowy zestaw audio bez

wyjścia zdalnego sterowania na wzmacniaczu,

należy podłączyć wejście zdalnego sterowania

(REMOTE) do zasilacza urządzeń dodatkowych.

• Należy używać przewodu zasilającego z

bezpiecznikiem (30 A).

• Bezpiecznik przewodu zasilającego należy umieścić

jak najbliżej akumulatora samochodowego.

• Należy sprawdzić, czy przewody, które mają być

podłączone do zacisków +12 V i GND tego

urządzenia, mają rezystywność odpowiadającą

klasie AWG-10 lub mniejszą albo powierzchnię

przekroju większą niż 5,5 mm

2

.

2-vägssystem

System z 2 głośnikami

Bilstereo

Samochodowy zestaw audio

Vänster högtalare

(min. 2 Ω)

Lewy głośnik

(min. 2 Ω)

Höger högtalare

(min. 2 Ω)

Prawy głośnik

(min. 2 Ω)

Szczegółowe informacje na temat ustawień

przełączników i regulatorów można znaleźć w

sekcji „Rozmieszczenie i funkcje elementów

sterujących”.

För mer information om inställningarna av

omkopplarna och kontrollerna, se

“Kontrollernas placering och funktioner”.

Som monoförstärkare

Jako wzmacniacz monofoniczny

Bilstereo

Samochodowy zestaw audio

Höger kanal

Kanał prawy

Vänster kanal

Kanał lewy

Höger högtalare

(min. 4 Ω)

Prawy głośnik

(min. 4 Ω)

Szczegółowe informacje na temat ustawień

przełączników i regulatorów można znaleźć w

sekcji „Rozmieszczenie i funkcje elementów

sterujących”.

Uwaga

Należy się upewnić, że wyjście liniowe

samochodowego zestawu audio jest podłączone

do gniazda typu jack oznaczonego literami „L

(BTL)” na urządzeniu.

Vänster högtalare

(min. 4 Ω)

Lewy głośnik

(min. 4 Ω)

För mer information om inställningarna av

omkopplarna och kontrollerna, se

“Kontrollernas placering och funktioner”.

Obs!

Se till att linjeutgången på bilstereon är

ansluten till kontakten markerad med “L (BTL)”

på enheten.

Som monoförstärkare för en subwoofer

Jako wzmacniacz monofoniczny dla subwoofera

Bilstereo

Samochodowy zestaw audio

För mer information om inställningarna av

omkopplarna och kontrollerna, se

“Kontrollernas placering och funktioner”.

Obs!

Om du vill använda en subwoofer som

monohögtalare ansluter du högtalaren som

bilden ovan visar. Utsignalen till subwoofern

blir en kombination av både höger och vänster

utsignal.

Szczegółowe informacje na temat ustawień

przełączników i regulatorów można znaleźć w

sekcji „Rozmieszczenie i funkcje elementów

sterujących”.

Uwaga

Jeśli subwoofer ma być używany jako głośnik

monofoniczny, należy go podłączyć zgodnie z

powyższym rysunkiem. Sygnał wyjściowy do

subwoofera będzie kombinacją sygnału

wyjściowego lewego i prawego kanału.

Subwoofer (min. 4 Ω)

Subwoofer (min. 4 Ω)

2-vägssystem

System 2-drożny

Två utkanaler

Dwa kanały wyjściowe

Bredbandshögtalare

(min. 2 Ω)

Głośniki

pełnozakresowe

(min. 2 Ω)

Subwoofrar (min. 2 Ω)

Subwoofer (min. 2 Ω)

W przypadku instalowania kilku

wzmacniaczy należy użyć zacisku

przejściowego THROUGH OUT. Sygnały na

wejściu i wyjściu tego zacisku są takie

same (funkcje LOW BOOST i LPF nie

działają).

Uwaga

• Do zacisku THROUGH OUT można podłączyć

do 3 wzmacniaczy. Podłączenie większej liczby

wzmacniaczy niż trzy może spowodować

występowanie problemów, np. zanikanie

dźwięku.

• W przypadku podłączeniu wejścia sygnału

dużej mocy nie można korzystać z zacisku

THROUGH OUT.

Om du installerar flera förstärkare

använder du THROUGH OUT-terminalen.

Signalerna matas ut på samma sätt som de

matades in. (LOW BOOST, LPF fungerar

inte.)

Obs!

• Du kan maximalt ansluta 3 förstärkare till

THROUGH OUT-terminalen. Om du ansluter

fler än tre förstärkare kan problem uppstå,

t.ex. bortfall av ljudet.

• Högnivåingångar kan inte använda

THROUGH OUT.

Bilstereo

Samochodowy zestaw audio

Fyra utkanaler

Cztery kanały wyjściowe

Bredbandshögtalare

(min. 2 Ω)

Głośniki

pełnozakresowe

(min. 2 Ω)

Subwoofrar (min. 2 Ω)

Subwoofer (min. 2 Ω)

Szczegółowe informacje na temat ustawień

przełączników i regulatorów można znaleźć w

sekcji „Rozmieszczenie i funkcje elementów

sterujących”.

Uwaga

W tym systemie do sterowania głośnością

subwooferów służy regulator fader (zanik)

samochodowego zestawu audio.

För mer information om inställningarna av

omkopplarna och kontrollerna, se

“Kontrollernas placering och funktioner”.

Obs!

I det här systemet kontrollerar du

subwoofrarnas volym med bilstereons

volymkontroll.

Bilstereo

Samochodowy zestaw audio

Dual Mode System

(tvålägessystem med en bryggkopplad subwoofer)

System w trybie dublowania (ze zmostkowanym subwooferem)

C1/C2

(kondensator)

*

enhet: µF

800

500

400

300

270

200

150

100

68

50

39

Tabell över delningsfrekvensvärden

för 6 dB/oktav (4 Ω)

* (medföljer ej)

Enhet

för delningsfrekvens:

Hz

50

80

100

130

150

200

260

400

600

800

1000

L

(spole)

*

enhet: mH

12,7

8,2

6,2

4,7

4,2

3,3

2,4

1,6

1,0

0,8

0,6

Częstotliwość

rozgraniczająca

jednostka: Hz

50

80

100

130

150

200

260

400

600

800

1000

L

(cewka)

*

jednostka: mH

12,7

8,2

6,2

4,7

4,2

3,3

2,4

1,6

1,0

0,8

0,6

C1/C2

(kondensator)

*

jednostka:

µ

F

800

500

400

300

270

200

150

100

68

50

39

Tabela wartości zwrotnicy dla

6 dB/oktawę (4 Ω)

* (niebędący częścią wyposażenia)

Bilstereo

Samochodowy zestaw audio

Vänster högtalare

Lewy głośnik

Höger högtalare

Prawy głośnik

Subwoofer

Subwoofer

Obs!

• När du använder ett passivt delningsnät i ett

system med flera högtalare måste du tänka på att

högtalarsystemets impedans inte får vara lägre än

vad den här förstärkaren är avsedd för.

• När du installerar ett system med 12 decibel/oktav

måste du tänka på följande. I ett system på 12

decibel/oktav, där både spärrspole och

kondensator används i serie för att bilda en krets,

måste du vara mycket noggrann när du ansluter

dem. I sådana kretsar ökar strömstyrkan som leds

förbi högtalaren vid frekvenser som ligger runt

delningsfrekvensen. Om ljudsignaler fortsätter att

matas in i området runt delningsfrekvensen, kan

förstärkaren bli onormalt varm och eventuellt

löser säkringen ut. Om högtalaren kopplas bort

bildar dessutom spärrspolen och kondensatorn en

serieresonanskrets. Då minskar impedansen i

resonansområdet dramatiskt, vilket orsakar en

kortslutning som skadar förstärkaren. Därför

måste alltid en högtalare vara ansluten till en

sådan krets.

Uwagi

• Używając zwrotnicy pasywnej w systemie z wieloma

głośnikami, należy upewnić się, że impedancja

systemu głośnikowego nie jest niższa niż

impedancja wymagana dla tego urządzenia.

• W przypadku instalowania w samochodzie zestawu

o wzmocnieniu 12 dB/oktawę należy rozważyć

następujące aspekty. W systemie 12 dB/oktawę, w

którym do utworzenia obwodu zastosowano

szeregowo połączony dławik i kondensator, należy

zachować szczególną ostrożność podczas

podłączania jego elementów. W takim obwodzie

przy częstotliwościach zbliżonych do częstotliwości

rozgraniczającej występuje podwyższenie natężenia

prądu, który mija głośnik. Jeśli sygnały dźwiękowe o

częstotliwościach zbliżonych do częstotliwości

rozgraniczającej będą wysyłane w sposób ciągły,

może to spowodować przegrzanie wzmacniacza lub

przepalenie bezpiecznika. Również odłączenie

głośnika może spowodować, że dławik i

kondensator utworzą szeregowy obwód

rezonansowy. W takim przypadku impedancja w

obszarze rezonansowym gwałtownie spadnie i

zajdzie zjawisko podobne do zwarcia, którego

efektem może być uszkodzenie wzmacniacza.

Dlatego podczas pracy takiego zestawu głośnik

musi być cały czas podłączony.

Högnivåingång (Som monoförstärkare för en subwoofer)

Wejście sygnału dużej mocy

(jako wzmacniacz monofoniczny dla subwoofera)

Szczegółowe informacje na temat ustawień

przełączników i regulatorów można znaleźć w sekcji

„Rozmieszczenie i funkcje elementów sterujących”.

Uwaga

Jeśli subwoofer ma być używany jako głośnik

monofoniczny, należy go podłączyć zgodnie z

powyższym rysunkiem. Sygnał wyjściowy do

subwoofera będzie kombinacją sygnału

wyjściowego lewego i prawego kanału.

För mer information om inställningarna av

omkopplarna och kontrollerna, se

“Kontrollernas placering och funktioner”.

Obs!

Om du vill använda en subwoofer som

monohögtalare ansluter du högtalaren som

bilden ovan visar. Utsignalen till subwoofern

blir en kombination av både höger och vänster

utsignal.

Bilstereo

Samochodowy zestaw audio

Vänster högtalare

Lewy głośnik

Höger högtalare

Prawy głośnik

Subwoofer (min. 4 Ω)

Subwoofer (min. 4 Ω)

Högnivåingång (system med 2 högtalare)

Podłączenie wejścia dużej mocy (system z 2 głośnikami)

Vänster högtalare

(min. 2 Ω)

Lewy głośnik

(min. 2 Ω)

Höger högtalare

(min. 2 Ω)

Prawy głośnik

(min. 2 Ω)

Grå

Szary

Vit

Biały

Svartrandig kabel

Czarny prążkowany

Bilstereo

Samochodowy zestaw audio

Szczegółowe informacje na temat ustawień

przełączników i regulatorów można znaleźć w sekcji

„Rozmieszczenie i funkcje elementów sterujących”.

För mer information om inställningarna av

omkopplarna och kontrollerna, se

“Kontrollernas placering och funktioner”.

Höger högtalarutgång

Wyjście na prawy głośnik

Vänster högtalarutgång

Wyjście na lewy głośnik

Svartrandig kabel

Czarny prążkowany

Högnivåingång (som monoförstärkare)

Podłączenie wejścia dużej mocy (jako wzmacniacz monofoniczny)

Szczegółowe informacje na temat ustawień

przełączników i regulatorów można znaleźć w sekcji

„Rozmieszczenie i funkcje elementów sterujących”.

För mer information om inställningarna av

omkopplarna och kontrollerna, se

“Kontrollernas placering och funktioner”.

Bilstereo

Samochodowy zestaw audio

Höger högtalarutgång

Wyjście na prawy głośnik

Vänster högtalarutgång

Wyjście na lewy głośnik

Vänster högtalare

(min. 4 Ω)

Lewy głośnik

(min. 4 Ω)

Höger högtalare

(min. 4 Ω)

Prawy głośnik

(min. 4 Ω)

Svartrandig kabel

Czarny prążkowany

Svartrandig kabel

Czarny prążkowany

Svartrandig kabel

Czarny prążkowany

Svartrandig kabel

Czarny prążkowany

Betyg

Mer om denna bruksanvisning

Vi förstår att det är trevligt att ha en pappersbruksanvisning för din Sony XM-280GTX Bilförstärkare. Du kan alltid ladda ner bruksanvisningen från vår hemsida och skriva ut den själv. Om du vill ha en originalbruksanvisning rekommenderar vi att du kontaktar Sony. De kanske kan tillhandahålla en originalbruksanvisning. Letar du efter bruksanvisningen för din Sony XM-280GTX Bilförstärkare på ett annat språk? Välj ditt föredragna språk på vår hemsida och sök efter modellnumret för att se om vi har det tillgängligt.

Specifikationer

Alla bruksanvisningar för Sony Bilförstärkare
Fler bruksanvisningar för Bilförstärkare

Relaterade produkter

Bruksanvisning

Sony XM-6ES Bilförstärkare

Bruksanvisning

Sony XM-1ES Bilförstärkare

Bruksanvisning

Sony XM-2100GTX Bilförstärkare

Bruksanvisning

Sony XM-2200GTX Bilförstärkare

Bruksanvisning

Sony XM-4060GTX Bilförstärkare

Bruksanvisning

Sony XM-GS4 Bilförstärkare

Bruksanvisning

Sony XM-SW1 Bilförstärkare

Bruksanvisning

Sony XM-GTX6021 Bilförstärkare

Relaterade kategorier
