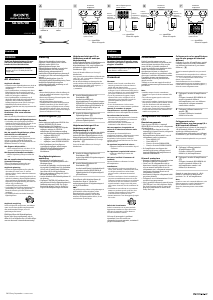

Bruksanvisning Sony SA-WX700 Subbas
Behöver du en bruksanvisning för din Sony SA-WX700 Subbas? Nedan kan du se och ladda ner PDF-bruksanvisningen gratis på svenska. Den här produkten har för närvarande 0 vanliga frågor, 0 kommentarer och har 0 röster. Om det här inte är bruksanvisningen du vill ha, vänligen kontakta oss.
Är produkten defekt och erbjuder bruksanvisningen ingen lösning? Gå till ett Repair Café för gratis reparationstjänster.
Bruksanvisning
Loading…
SPEAKER
SPEAKER
IN
OUT
R L
R L
Active Subwoofer
SA-WX700
4-246-165-41(1)
Svenska
VARNING
Utsätt inte lågbashög-talaren för regn
och fukt för att undvika riskerna för
brand och/eller elektriska stötar.
Placera inte lågbashögtalaren i ett trångt
utrymme, som t. ex. i en bokhylla eller i ett
inbyggt skåp.
Att observera
Angående säkerhet
•Kontrollera innan lågbashögtalaren tas i bruk att
märkspänningen stämmer överens med lokal
nätspänning.
•Dra ut stickkontakten ur nätuttaget när denna
lågbashögtalare inte ska användas under en
längre tidsperiod. Dra i stickkontakten, aldrig i
kabeln, för att koppla ur nätkabeln.
•Dra ut stickkontakten ur nätuttaget om du
skulle råka spilla vätska eller tappa någonting i
högtalaren. Låt en fackkunnig reparatör
besiktiga högtalaren innan den tas i bruk igen.
•Nätkabelbytet får endast utföras av en
fackkunnig tekniker som Sonys representant har
godkänt.
Innan du slår på eller stänger av
förstärkaren eller annan ansluten
utrustning
Sänk volymnivån på förstärkaren till miniminivå.
Att undvika skador på lågbashögtalaren
•Var försiktig, när volymreglaget på ansluten
förstärkare används för att höja volymen, för att
undvika för hög ineffekt till högtalaren.
•Ta aldrig isär högtalarlådan. Bygg inte heller om
de inbyggda högtalarelementen och/eller det
inbyggda kabelnätet.
När det uppstår färgskiftningar på den
intillstående tv:ns bildskärm
Tack vare högtalarens uppbyggnad med
magnetisk avskärmning kan högtalaren placeras
nära en tv. Det kan emellertid hända att det
uppstår färgskiftningar på den intillstående tv:ns
bildskärm, beroende av tv:ns typ.
När färgerna börjar skifta ...
tSlå av strömmen till tv:n och vänta i 15 - 30
minuter. Slå därefter på strömmen igen.
När färgerna fortfarande är avvikande ...
tPlacera högtalarna på längre avstånd från
tv:n.
När det uppstår akustisk återkoppling
(tjutande störningar)
Ändra på högtalarens placering eller styr
volymen på förstärkaren till lägre nivå.
Angående placering
•Placera inte lågbashögtalaren på en plats där
den utsätts för värme, som t. ex. nära ett
element, solsken, damm, mekaniska vibrationer
och/eller stötar.
•God ventilation är av väsentlig betydelse för att
undvika överhettning. Placera lågbashögtalaren,
så att ventilationen blir tillräcklig. Placera inte
högtalaren på ett mjukt underlag, inte heller för
nära en vägg. Det blockerar
ventilationsöppningen på baksidan.
•Var försiktig om du placerar högtalaren på ett
ytbehandlat golv (vaxat, oljat, polerat eller
liknande) eftersom golvet kan få fläckar eller
missfärgas.
•Var försiktig så att du inte skadar hörnen på
lågbashögtalaren.
Angående rengöring
Torka av höljet med en mjuk trasa, som fuktats i
vatten. Använd inte slipande rengöringsmedel
eller starka kemiska lösningar, som t. ex.
spritlösningar eller bensin.
Rådfråga affären där lågbashögtalaren
köptes, eller Sonys representant, när du
råkar ut för svårigheter eller vill ställa frågor
som inte besvaras i denna bruksanvisning.
Placering
Eftersom det mänskliga örat inte kan
uppfatta i vilken riktning eller varifrån
basljudet (under 200 Hz) via
lågbashögtalaren återges, kan
lågbashögtalaren placeras var som helst i
lyssningsrummet. För bästa möjliga
basåtergivning rekommenderar vi
emellertid att lågbashögtalaren placeras på
ett stadigt golv där resonans knappast kan
uppstå.
En enda lågbashögtalare sörjer för
tillräckligt kraftfull lågbasåtergivning. Ännu
kraftfullare lågbasåtergivning kan
emellertid uppnås efter anslutning av två
stycken lågbashögtalare.
OBS!
•Placera alltid högtalaren i stående ställning och
se till att avståndet till närmaste vägg är några
centimetrar långt.
•Placera inte någonting på denna högtalare. Sätt
dig inte på högtalaren.
•När lågbashögtalaren placeras mitt i
lyssningsrummet, försämras basåtergivningen
märkbart. Detta beror på den stående vågen i
rummet. Placera inte högtalaren mitt i rummet
eller nollställ den stående vågen, som beror på
parallella ytor i rummet, genom att till exempel
placera en bokhylla mot en vägg.
Anslutningarna (A)
Översikt
Anslut antingen ingångarna LINE IN eller
intagen SPEAKER IN på denna
lågbashögtalare till förstärkaren.
• Om förstärkaren har någon av följande
utgångar, ansluter du LINE IN-
anslutningen till förstärkarens utgång
med den medföljande anslutningskabeln.
— utgången MONO OUT
— utgången MIX OUT
— utgången (-arna) SUBWOOFER eller
— utgången (-arna) SUPER WOOFER
• När förstärkaren inte har någon av
ovanstående utgångar, måste intagen
SPEAKER IN på lågbashögtalaren
anslutas till högtalaruttagen på
förstärkaren.
Före lågbashögtalarens
anslutning
• Kontrollera att strömbrytarna på
förstärkaren och lågbashögtalaren står i
frånslagna lägen.
• Använd de ljudkablar, som levereras med
de respektive ljudkällorna. Köp ljudkablar
(tillval) när de medföljande ljudkablarna
inte räcker till för alla anslutningar.
• Skjut in kontakterna så långt det går för
att undvika störningar.
• Anslut nätkabeln från låsbashögtalaren till
ett nätuttag.
• Utgången CENTER på förstärkaren kan
inte anslutas till denna lågbashögtalare för
ljudåtergivning med Dolby Pro Logics
simulerade akustik. Vissa av Dolby Pro
Logics avkodarlägen återger inte basen.
Italiano
2003 Sony Corporation Printed in China
SPEAKER IN
A
B
LINE IN
CD E
Förstärkare
Denna lågbashögtalare
SPEAKER
IN
OUT
R L
R L
Förstärkare
SPEAKER A
Främre
högtalare (R)
Främre
högtalare (L)
F
Förstärkare
Denna lågbashögtalare
SPEAKER
IN
OUT
R L
R L
SPEAKER B
l: signalflöde
Främre
högtalare (R)
Främre
högtalare (L)
Denna lågbashögtalare
SPEAKER
IN
OUT
LINE
IN
OUT
R L
R L
Högtalaranslutningar till en
förstärkare med ett enda par
högtalaruttag
Anslut lågbashögtalaren till förstärkaren och
använd sedan de med de medföljande
högtalarkablarna (1 för varje högtalare) för
att ansluta de främre högtalarna till
förstärkaren. (B)
Tvinna de blottade trådarna (ca. 15 mm) på
kabeländarna.
Var noga med att ansluta kablarna på korrekt sätt:
+ till + och – till –. Det resulterar i basförlust när
anslutningarna kastas om.
För att undvika felaktiga anslutningar kan det
vara bra att känna till att den högtalarkabel som
är märkt med en linje alltid är den negativa (–)
och ska anslutas till den negativa
(–) terminalen.
1 Anslut lågbashögtalaren till
förstärkaren. (C)
Använd de medföljande
högtalarkablarna för att ansluta intagen
SPEAKER IN på denna lågbashögtalare
till högtalaruttagen på förstärkaren. Se
till att du ansluter både höger och
vänster kanal (R och L).
2 Anslut de främre högtalarna till
lågbashögtalaren. (D)
Anslut högtalarna till högtalaruttagen
på denna lågbashögtalare:
Högtalaranslutningar till en
förstärkare med två par
högtalaruttag (A + B)
Om den förstärkare du använder har dubbla
(A + B) uppsättningar högtalarterminaler
ansluter du både lågbashögtalaren och de
främre högtalarna till förstärkaren med de
medföljande högtalarkablarna (1 för varje
högtalare). (B)
Tvinna de blottade trådarna (ca. 15 mm) på
kabeländarna.
1 Anslut de främre högtalarna till
förstärkaren. (E)
Anslut högtalarna till högtalaruttagen A
på förstärkaren:
2 Anslut lågbashögtalaren till
förstärkaren. (F)
Använd medföljande högtalarkablar till
att ansluta intagen SPEAKER IN på
lågbashögtalaren till högtalaruttagen B
på förstärkaren:
Kom ihåg att ställa högtalarväljaren på
förstärkaren i läget A + B efter att
anslutningarna gjorts till högtalaruttagen A
och B på förstärkaren.
OBS!
Vid ljudåtergivning endast via högtalaruttagen A
på förstärkaren (främre högtalare), måste
lågbashögtalarens volymnivå sänkas efter
strömpåslag till förstärkaren, eller så måste
strömmen till lågbashögtalaren slås av, för att
undvika brum och störningar.
ATTENZIONE
Per evitare il pericolo di incendi o scosse
elettriche, non esporre l’apparecchio alla
pioggia o all’umidità.
Non installare l’apparecchio in spazi ristretti,
come librerie o scaffali a muro.
Precauzioni
Sicurezza
•Prima di usare il woofer, controllare che la
tensione operativa del woofer sia identica a
quella della rete elettrica locale.
•Se non si usa il woofer per un lungo periodo,
scollegare il cavo di alimentazione dalla presa a
muro. Per scollegare il cavo, tirarlo afferrandolo
per la spina. Non tirare mai il cavo stesso.
•In caso di penetrazione di oggetti o liquidi
all’interno del woofer, scollegare il cavo di
alimentazione e far controllare il woofer da
personale qualificato prima di usarlo
nuovamente.
•Il cavo di alimentazione CA deve essere
sostituito presso un centro assistenza qualificato.
Quando si accende o si spegne
l’amplificatore o un altro apparecchio
Abbassare il volume dell’amplificatore al minimo.
Per evitare danni al woofer
•Fare attenzione nella regolazione del comando
del volume dell’amplificatore per evitare una
potenza in ingresso eccessiva.
•Non tentare di aprire il rivestimento o di
modificare le unità diffusore o le reti.
Nel caso appaiano irregolarità nel
colore di un televisore collocato nelle
vicinanze
Con questo tipo di sistema diffusori a
schermatura magnetica, i diffusori possono essere
installati vicino ad un televisore. Tuttavia,
irregolarità nel colore possono comunque
apparire sullo schermo del televisore con alcuni
tipi di televisore.
Se appaiono irregolarità di colore...
tSpegnere il televisore e riaccenderlo dopo 15
- 30 minuti.
Se riappaiono irregolarità di colore...
tCollocare i diffusori più lontano dal
televisore.
Nel caso si verifichi il fenomeno di
feedback
Spostare il diffusore o abbassare il volume
dell’amplificatore.
Installazione
•Non collocare il woofer nei pressi di fonti di
calore, come caloriferi o condotti dell’aria calda,
o in luoghi esposti alla luce solare diretta,
polvere eccessiva, vibrazioni meccaniche o
scosse.
•Una buona circolazione d’aria è essenziale per
prevenire surriscaldamenti interni nel woofer.
Collocare il woofer in un luogo con un’adeguata
circolazione d’aria. Non collocare il woofer su
superfici morbide o troppo vicino alla parete,
onde evitare di ostruire i fori di ventilazione sul
retro.
•Se il diffusore viene collocato su un pavimento
trattato con prodotti speciali, quali cera, olio o
lucidanti, prestare attenzione onde evitare
eventuali macchie o perdite di colore.
•Prestare attenzione a non danneggiare gli angoli
del woofer.
Pulizia del rivestimento
Pulire il rivestimento con un panno morbido
leggermente inumidito con acqua. Non usare
alcun tipo di spugnetta o polvere abrasiva o
solventi come alcool o benzina.
Nel caso di interrogativi o problemi
riguardanti l’uso del woofer non
contemplati in questo manuale, contattare il
proprio rivenditore Sony.
Installazione
Poiché l’orecchio umano non può
individuare la direzione e la posizione del
suono dei bassi riprodotto da un woofer
(sotto 200 Hz), è possibile installare il
woofer in qualsiasi punto desiderato della
stanza. Per ottenere una migliore
riproduzione dei bassi, si consiglia di
installare il woofer su un pavimento solido
dove non si verifichino facilmente risonanze.
È possibile ottenere una riproduzione
soddisfacente dei suoni più bassi da un
singolo woofer.
Tuttavia, se si usa una coppia di woofer è
possibile ottenere una riproduzione dei bassi
più efficace.
Note
•Installare sempre il woofer verticalmente,
lasciando uno spazio di alcuni centimetri dalle
pareti.
•Non collocare oggetti sopra il woofer e non
sedervisi sopra.
•Se il woofer è installato al centro di una stanza, i
bassi possono risultare molto indeboliti. Questo
è dovuto all’influenza dell’onda stazionaria
della stanza. In questo caso, non installare il
woofer vicino al centro della stanza o eliminare
la causa dell’onda stazionaria, installando uno
scaffale su una parete, ecc.
Collegamento del sistema
(A)
Descrizione generale
Usare le prese LINE IN o i terminali
SPEAKER IN del woofer per il collegamento
all’amplificatore.
• Se l’amplificatore dispone di uno dei
seguenti tipi di prese di uscita, collegare la
presa LINE IN e la presa
dell’amplificatore utilizzando il cavo di
collegamento audio in dotazione.
— Presa MONO OUT
— Presa MIX OUT
— Presa/e di uscita SUBWOOFER
— Presa/e di uscita SUPER WOOFER
• Se l’amplificatore non dispone dei
succitati tipi di presa, collegare invece i
terminali diffusore dell’amplificatore ai
terminali SPEAKER IN.
Prima di cominciare
• Spegnere l’amplificatore e il woofer prima
di eseguire qualsiasi collegamento.
• Usare i cavi di collegamento audio in
dotazione ai rispettivi apparecchi. Se non
si ha un numero sufficiente di cavi di
collegamento per i collegamenti necessari,
è necessario acquistare alcuni cavi di
collegamento opzionali.
• Assicurarsi di eseguire collegamenti saldi
per evitare disturbi.
• Collegare il cavo di alimentazione CA del
woofer ad una presa a muro.
• Non è possibile collegare la presa di uscita
CENTER per l’uso con la funzione Dolby
Pro Logic a questo woofer. Il suono dei
bassi non viene emesso in alcuni modi
Dolby Pro Logic.
Collegamento ad un amplificatore
con un solo gruppo di terminali
diffusori
Collegare il woofer all’amplificatore, quindi
i diffusori anteriori al woofer utilizzando i
cavi diffusori in dotazione (1 per ciascun
diffusore). (B)
Torcere le estremità spelate del cavo per circa 15
mm.
Assicurarsi di far corrispondere il cavo diffusore
al terminale appropriato sul componente: + a + e
– a –. Se i cavi sono invertiti il suono risulta
distorto e privo di bassi.
È utile determinare che il cavo diffusori
contrassegnato da una riga sia sempre negativo (–)
e debba essere collegato al terminale negativo (–)
al fine di evitare collegamenti errati.
1 Collegare il woofer all’amplificatore.
(C)
Collegare i terminali SPEAKER IN del
woofer ai terminali diffusori
dell’amplificatore con i cavi diffusore.
Assicurarsi di collegare entrambi i
canali sinistro e destro.
2 Collegare i diffusori anteriori al
woofer. (D)
Collegare i diffusori ai terminali
diffusori del woofer.
Collegamento ad un
amplificatore con due gruppi (A +
B) di terminali diffusori
Se l’amplificatore è dotato di due gruppi (A
+ B) di terminali diffusori, collegare sia il
woofer che i diffusori anteriori
all’amplificatore utilizzando i cavi diffusori
in dotazione (1 per ciascun diffusore). (B)
Torcere le estremità spelate del cavo per circa 15
mm.
1 Collegare i diffusori anteriori
all’amplificatore. (E)
Collegare i diffusori ai terminali
diffusori (A) dell’amplificatore.
2 Collegare il woofer all’amplificatore.
(F)
Collegare i terminali SPEAKER IN del
woofer ai terminali diffusori (B)
dell’amplificatore usando i cavi
diffusore (in dotazione).
Quando si usano due coppie (A + B) di
diffusori, assicurarsi di selezionare la
posizione “A + B” sull’amplificatore.
Nota
Quando si usano solo i terminali diffusori A (solo
diffusori anteriori) o quando l’amplificatore è
spento, abbassare il volume del woofer o
spegnerlo, altrimenti possono essere udibili
ronzii.
Amplificatore
Questo woofer
flusso del segnale
Questo woofer
Diffusore
anteriore (R)
Diffusore
anteriore (L)
l: signalflöde
flusso del segnale
Amplificatore
Diffusore
anteriore (R)
Diffusore
anteriore (L)
l: signalflöde
flusso del segnale
Amplificatore
Questo woofer
l: signalflöde
flusso del segnale
Loading…
Betyg
Berätta vad du tycker om Sony SA-WX700 Subbas genom att betygsätta den. Vill du dela med dig av dina åsikter om denna produkt eller ställa en fråga? Lämna en kommentar nederst på sidan.Mer om denna bruksanvisning
Vi förstår att det är trevligt att ha en pappersbruksanvisning för din Sony SA-WX700 Subbas. Du kan alltid ladda ner bruksanvisningen från vår hemsida och skriva ut den själv. Om du vill ha en originalbruksanvisning rekommenderar vi att du kontaktar Sony. De kanske kan tillhandahålla en originalbruksanvisning. Letar du efter bruksanvisningen för din Sony SA-WX700 Subbas på ett annat språk? Välj ditt föredragna språk på vår hemsida och sök efter modellnumret för att se om vi har det tillgängligt.
Specifikationer
| Märke | Sony |
| Modell | SA-WX700 |
| Kategori | Subbasar |
| Filtyp | |
| Filstorlek | 0.09 MB |
Alla bruksanvisningar för Sony Subbasar
Fler bruksanvisningar för Subbasar
Delta i konversationen om denna produkt
Här kan du dela vad du tycker om Sony SA-WX700 Subbas. Om du har en fråga, läs först noggrant igenom manualen. Att begära en manual kan göras genom att använda vårt kontaktformulär.
