Bruksanvisning SilverCrest IAN 469312 Thermostat

Bruksanvisning

(1f) Inställningsvred: Genomföra

inställningar

(1g) Knapp ”Time”

(1h) Semesterläge

(1i) Manuellt läge/

Automatiskt läge

(1j) Uppvärmningstemperatur/

Sparlägestemperatur

(1k) Uppvärmningstider (tider)

(1l) Öppet-fönster-avkänning

(1m) ”Dag/Block”

Sätta i/byta ut batterier

(bild B)

VARNING! Följ dessa anvisningar

för att undvika mekaniska och

elektriska skador.

Följ anvisningarna i bild B för att sätta i

och byta ut batterierna (8).

Obs! Se till att batterierna sitter korrekt

och att plus-/minus-polerna sitter som de

ska. Batterierna måste sitta helt i batteri-

hållaren.

Obs! Vid ett batteribyte raderas datum

och tid och efterfrågas sedan efter

omstart.

Dina inställda uppvärmningstider och

konfigurationer för olika lägen sparades.

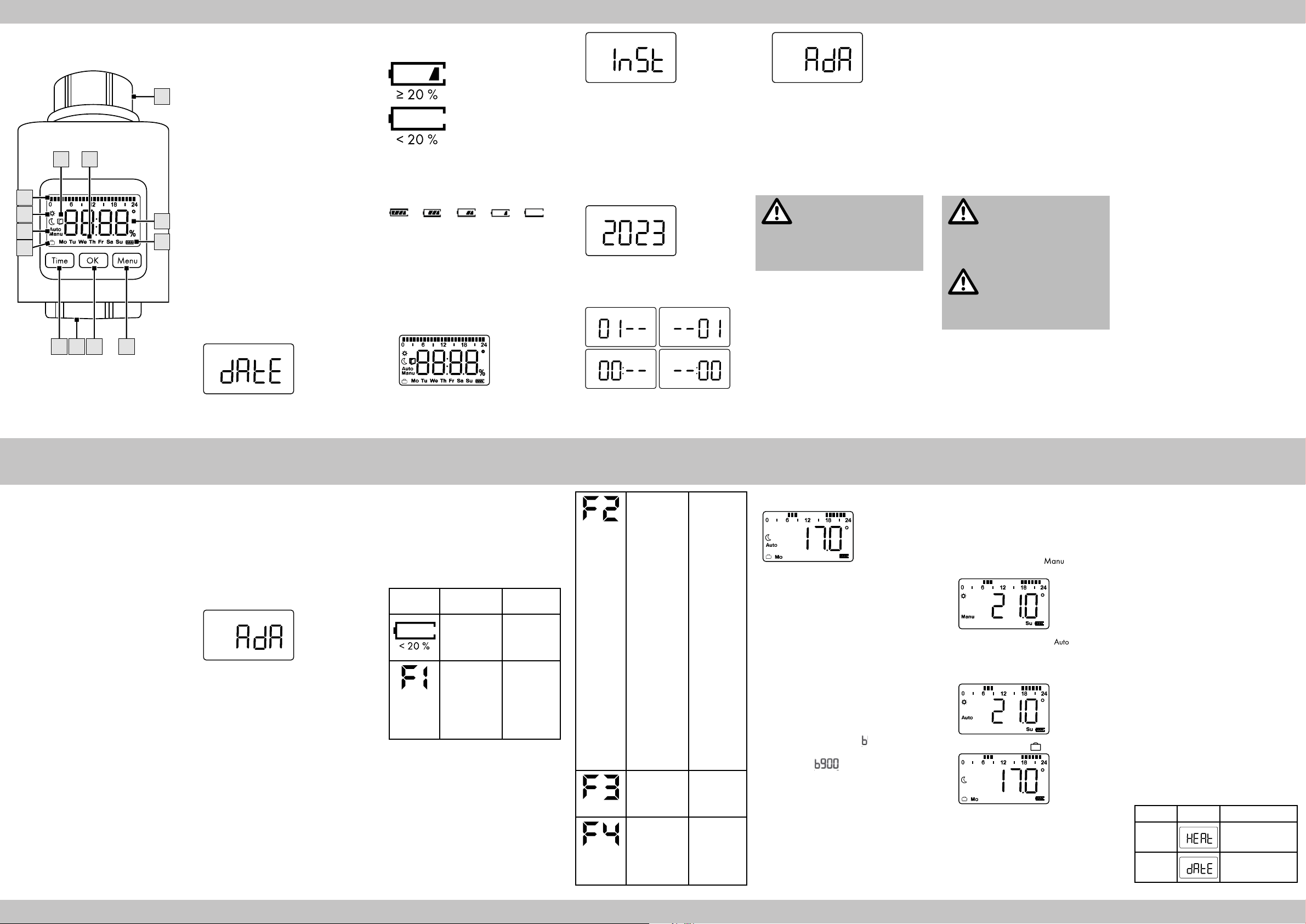

Översikt display och

användning

1b

1a

1c

1h

1i

1j

1k

1e 1d1g 1f

1l 1m

(1a) Svivelmutter för montering på

värmeventilen

(1b) Display

(1c) Batteriindikator

(1d) Knapp ”Menu”

(1e) Knapp ”OK”

3. Påbörja adapteranslutningen (se

kapitlet ”Adapteranslutning”) med

knappen ”OK” (1e) för att anslutna

termostaten till ventilen.

Adapteranslutning

När produkten är korrekt monterad på

elementet måste en adapteranslutning

genomföras i nästa steg för att anpassa

produkten till elementventilen.

1. Produkten är redo för adapteranslut-

ning om ”AdA” visas på displayen

(1b) efter inställning av datum och tid.

2. Tryck på knappen ”OK” (1e) för att

starta adapteranslutningen. ”AdA”

blinkar på displayen under tiden

testprocessen genomförs. Produkten

öppnar och stänger elementventilen

flera gånger för att tömma ändpunk-

terna.

3. Om ett felkod visas, tryck på knappen

”OK” för att återställa produkten och

starta om adapteranslutningen (se

kapitlet ”Felsökning”).

Obs! Beroende på ventiltillstånd kan

flera adapteranslutningar krävas tills

elementventilen känns igen.

4. Påbörja adapteranslutningen (se

kapitlet ”Adapteranslutning”) med

knappen ”OK” (1e) för att anslutna

termostaten till ventilen.

Montering med RAV-adapter

(bild F)

1. Sätt fast ventilförlängningen (3) på

ventilstiftet.

2. Skjut fast adaptern (2b) på element-

ventilen tills den klickar fast.

Obs! Skårorna på elementventilen (12)

säkerställer ett optimalt grepp.

3. Fäst adaptern med skruven (6) och

skruvmuttern (7) med hjälp av en

lämplig skruvmejsel (ingår ej i leve-

ransomfattningen).

4. Skruva fast produkten (1) på adap-

tern med hjälp av svivelmuttern (1a).

5. Påbörja adapteranslutningen (se

kapitlet ”Adapteranslutning”) med

knappen ”OK” (1e) för att anslutna

termostaten till ventilen.

Montering med RAVL-adapter

(bild G)

1. Skjut fast adaptern (2c) på element-

ventilen tills den klickar fast.

Obs! Skårorna på elementventilen (12)

säkerställer ett optimalt grepp.

2. Skruva fast produkten (1) på adap-

tern med hjälp av svivelmuttern (1a).

Obs! Under inmatningen av datum

och tid för motorn tillbaka stiftet (1n,

bild H), även om produkten ännu inte

är monterad på elementet. Det kan

förekomma motsvarande ljud.

3. Efter ca 2 sekunder visas ett årtal på

displayen. Ställ in årtalet genom att

vrida på inställningsvredet (1f). Tryck

på knappen ”OK” (1e) för att bekräf-

ta inställningen av årtal.

4. Ställ in månad, dag, timmar och mi-

nuter i följd efter varandra med hjälp

av inställningsvredet och bekräfta

inmatningen med knappen ”OK”.

5. Produkten är redo att användas direkt

och kan monteras på ett element för

idrifttagande/adapteranslutning.

Elementventi-

lens avstånd är

för stort

• Kontroll-

era om

element-

ventilen

är korrekt

fastsatt

• Montera en

passande

distansring.

Montera

först

distansring

0,5 mm

(5a,

bild H).

Om detta

inte löser

problemet,

montera

distansring

1,0 mm

(5b, bild H)

eller mon-

tera båda

distansring-

arna

Elementventi-

lens avstånd är

för litet

Kontrollera om

elementventi-

len är korrekt

fastsatt

Ventilmeka-

nismen är

inte korrekt

installerad eller

ventilen kändes

inte igen

Starta om

idrifttagningen

Demontera det gamla ter-

mostathuvudet (bild C)

1. Ställ in termostathuvudet (T) på den

högsta nivån (M).

Obs! Termostathuvudet trycker därmed

inte längre på elementets ventilstift och

kan då lättare demonteras.

2. Lossa termostathuvudets fixering (F)

med ett lämpligt verktyg (t.ex. rörtång,

ingår ej i leveransomfattningen) och

avlägsna termostathuvudet.

Montera det nya termostathu-

vudet

FÖRSIKTIGT

Klämrisk!

• Se till att inte klämma fingrarna vid

montering av produkten och adap-

tern.

FÖRSIKTIGT

Risk för skador!

• Adaptern och ventilförlängningen kan

vara vassa.

VIKTIGT: Se till att montera produkten

rakt/vågrätt – termostatens stift (1n,

bild H) och/eller hölje (1o, bild H) kan

annars skadas.

Obs! Beroende på elementventil kan

produkten monteras direkt eller med

hjälp av en adapter för elementventiler

från ”Danfoss”.

Tryck kort på knappen

”Menu”

• Tryck på knappen ”Menu” (1d) i

utgångsläget för att växla mellan

följande lägen (se kapitlet ”Lägen”):

1. Manuellt driftläge (1i)

:

Manuell temperaturanpassning

2. Automatiskt driftläge (1i) :

Temperaturinställningarna verkställs

automatiskt beroende på konfigura-

tion.

3. Semesterläge (1h) :

Knapp ”Time”

Tryck på knappen ”Time” (1g) för att

gå tillbaka ett steg i den utvalda menyn

eller för att gå från menyn till utgångs-

läget.

Obs! Kontrollera batteritid med hjälp av

dessa symboler (blinkande).

Se och kontrollera

batteriprestanda

Byta batteri

Batteriindikator

Batteriets laddningsstatus visas som en

batteriindikator (1c) i följande tillstånd:

≥ 80 % ≥ 60 % ≥ 40 % ≥ 20 % < 20 %

Ställa in datum och tid

Obs! Inmatning av datum och tid kan

genomföras efter insättning av bat-

terierna utan att produkten redan är

monterad på elementet.

1. Efter insättning eller utbyte av batte-

rier visas alla symboler i sin helhet på

displayen (1b) i ca 1 sekund.

2. Ett blinkande ”InSt” för installation

visas sedan, vilket indikerar att motorn

är redo för idrifttagande.

Obs! Starta om idrifttagningen eller

kontakta en fackhandel om adapte-

ranslutningen misslyckas trots ett flertal

försök.

4. Produkten växlar till utgångsläge efter

en lyckad adapteranslutning.

Felsökning

Felkod i

displayen

Problem Åtgärd

Batteriprestandan

är för låg

Byta batterier

Ventilen är trög Kontrollera om

monteringen

är korrekt

utförd resp.

om element-

ventilen är

blockerad

Obs! Om du påbörjar adapteranslut-

ningen utan att produkten är monterad

på elementet genomförs anslutningen

och felkoden F4 visas sedan (se kapitlet

”Felsökning”). Starta om anslutningen

så snart du monterat elementventilen på

produkten.

Montering

FÖRSIKTIGT

Risk för brännskador!

• Låt elementet svalna innan montering,

demontering eller felsökning.

• Bär arbetshandskar.

Obs! Monteringen av produkten kan

ske utan att släppa ut varmvatten eller

göra ingrepp på värmesystemet. Du

behöver inte stänga av elementet eller

använda specialverktyg.

Viktigt: Produkten måste monteras

med ett avstånd om minst 0,3 m till ob-

jekt som t.ex. gardiner och möbler och

dessutom skyddas från eventuellt solljus

för att undvika att produktens funktion

påverkas (bild I).

Utgångsläge

• Produkten startar i utgångsläge efter

en lyckad adapteranslutning.

Obs! Utgångsläget är det automatiska

läget (se kapitlet ”Lägen”/”2. Automa-

tiskt läge”) om inga inställningar har

genomförts.

• I utgångsläget är det möjligt att ställa

in temperaturen på inställningsvredet

(1f) manuellt.

Boostfunktion

Obs! Snabbuppvärmningsfunktionen

kan aktiveras i varje läge.

• Tryck på knappen ”OK” (1e) för att

aktivera snabbuppvärmningsfunktio-

nen (boostfunktionen = ) i 15

minuter. En nedräkningstimer om 900

sekunder, ” ”, visas på

displayen (1b).

Obs! Ventilen öppnas under tiden.

Det kan förekomma motsvarande ljud.

Timern på 900 sekunder visas inte på

displayen utan tickar på i bakgrunden

tills ventilen är helt öppen.

• Produkten går tillbaka till förinställt

tillstånd när tiden har löpt ut.

• Tryck på knappen ”OK” för att avslu-

ta snabbuppvärmningsläget tidigare.

Adaptern som ingår i leveransomfatt-

ningen möjliggör montering av produk-

ten på elementventiler av typen Danfoss

RA, Danfoss RAV och Danfoss RAVL.

Kontrollera vilken adapter som krävs för

aktuell montering i bruksanvisningen för

ditt element.

Obs! Svivelmuttern (1a, bild D)

passar på elementventiler med gänga

M30 x 1,5 mm. Om produktens svivel-

mutter och adapter inte kan monteras på

aktuell elementventil finns det passande

adaptrar att köpa separat i fackhandeln.

Montering utan adapter

(bild D)

1. Fäst produkten (1) på elementventilen

med hjälp av svivelmuttern (1a).

2. Påbörja adapteranslutningen (se

kapitlet ”Adapteranslutning”) med

knappen ”OK” (1e) för att anslutna

termostaten till ventilen.

Montering med RA-adapter

(bild E)

1. Skjut fast adaptern (2a) på element-

ventilen tills den klickar fast.

Obs! Skårorna på elementventilen (12)

säkerställer ett optimalt grepp.

2. Fäst adaptern med skruven (6) och

skruvmuttern (7) med hjälp av en

lämplig skruvmejsel (ingår ej i leve-

ransomfattningen).

3. Skruva fast produkten (1) på adap-

tern med hjälp av svivelmuttern (1a).

Obs! Funktionen för knappen ”Time”

är deaktiverad så länge du befinner dig

i en av de sju menyflikarna i menyöver-

sikten.

Håll knappen Menu nedryckt

i 2 sekunder

• Håll knappen ”Menu” (1d) nedtryckt

i ca 2 sekunder i utgångsläget för

att gå till menyöversikten (se kapitlet

”Menyöversikt”).

Obs! Du kan se menyöversikten från

alla lägens (se kapitlet ”Lägen”).

• Välj önskad funktion med inställnings-

vredet (1f).

• Tryck på knappen ”OK” (1e) för att

gå till möjliga inställningar för respek-

tive funktion.

• Tryck på knappen ”OK” igen för att

bekräfta respektive inställning.

Obs! Efter ca 30 sekunder växlar vyn

tillbaka till utgångsläget om en av de

sju menypunkterna i displayen inte kan

användas. Den automatiska omställ-

ningen genomförs inte om du befinner

dig i inställningarna inom ramen för en

menypunkt.

Position Skärm Funktion

1.

Inställning av

uppvärmningstid

2.

Datum och tid

SE

SE

SE

SE

SE

SE

SE

SE

SE

SE

SE

SE

SE

SE

Betyg

Mer om denna bruksanvisning

Vi förstår att det är trevligt att ha en pappersbruksanvisning för din SilverCrest IAN 469312 Thermostat. Du kan alltid ladda ner bruksanvisningen från vår hemsida och skriva ut den själv. Om du vill ha en originalbruksanvisning rekommenderar vi att du kontaktar SilverCrest. De kanske kan tillhandahålla en originalbruksanvisning. Letar du efter bruksanvisningen för din SilverCrest IAN 469312 Thermostat på ett annat språk? Välj ditt föredragna språk på vår hemsida och sök efter modellnumret för att se om vi har det tillgängligt.

Specifikationer

Alla bruksanvisningar för SilverCrest Thermostater
Fler bruksanvisningar för Thermostater

Vanliga frågor om SilverCrest IAN 469312 Thermostat

Vårt supportteam söker efter användbar produktinformation och svar på vanliga frågor. Om du hittar en felaktighet bland våra vanliga frågor uppskattar vi om du meddelar oss detta via vårt kontaktformulär.

Relaterade produkter

Bruksanvisning

SilverCrest IAN 91033 Thermostat

Bruksanvisning

SilverCrest IAN 309945 Thermostat

Bruksanvisning

SilverCrest eTRV-B1 Thermostat

Bruksanvisning

SilverCrest HT2000 Thermostat

Bruksanvisning

SilverCrest HmIP-eTRV-B1 Thermostat

Bruksanvisning

Seitron TT401M Thermostat

Bruksanvisning

Honeywell HCW 82 Thermostat

Bruksanvisning

BTicino HC4451 Thermostat

Relaterade kategorier
