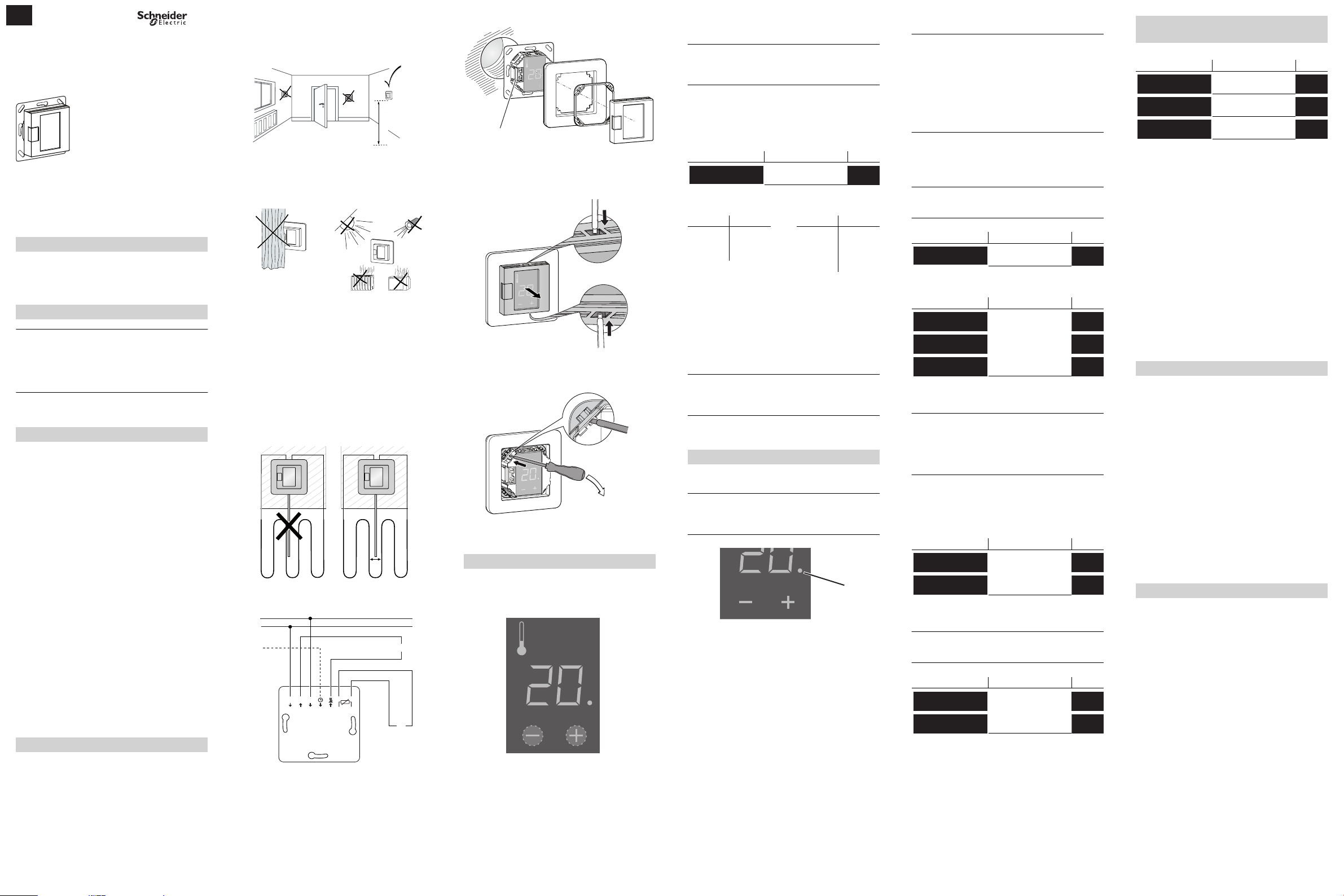

Bruksanvisning Schneider DTH-16 Thermostat

Bruksanvisning

S1A78727

Termostat touchdisplay, DTH-16WDE002491, WDE003491, WDE004489, WDE002891, WDE003891, WDE004889© Merten2009V5775-851-0009/10

- WDE002495 gulvsensor

For drift av termostaten i gulvmodus og dobbelt modus.

¼

FARE

Livsfare på grunn av elektrisk strøm

Alle inngrep på enheten må kun utføres av opp-

lærte og kvalifiserte elektrikere. Overhold nasjo-

nale forskrifter.

Med Termostat touchdisplay (heretter kalt termostat),

kan du regulere rom- eller gulvtemperaturen. Enheten

brukes med et berøringsdisplay.

Termostaten kan kobles til gulvvarmesystemer, radiato-

rer eller romvarmesystemer.

Driftsmåter

Termostaten kan brukes med tre forskjellige modi:

• Omgivelsestemperatur-modus:

Den indre temperatursensoren registrerer romtempe-

raturen. Termostaten styrer lasten basert på romtem-

peraturen.

• Gulv-modus:

Gulvsensoren registrerer gulvtemperaturen. Termo-

staten styrer lasten basert på gulvtemperaturen.

• Dobbelt modus:

Den interne temperatursensoren overvåker romtem-

peraturen og styrer lasten basert på romtemperaturen.

Samtidig overvåker gulvsensoren gulvtemperaturen

og begrenser denne til den forhåndsdefinerte maksi-

male temperaturverdien ("maks temp").

Denne modus anbefales særlig for parkett og laminat

gulv.

I alle driftsmodi kan du koble til et eksternt koblingsur for

temperatursenking (TR).

Installasjon av termostaten

For at termostaten skal kunne brukes i RPJLYHOVHVWHP-

SHUDWXUPRGXV eller dobbelt modus, må termostaten in-

stalleres slik at den er beskyttet så godt som mulig mot

ytre S§YLUNQLQJ og temperatursvingninger. Dette garan-

terer en pålitelig registrering av romtemperaturen.

Termostat touchdisplay, DTH-16

Driftsinstrukser

WDE002491, WDE003491, WDE004489, WDE002891,

WDE003891, WDE004889

Tilbehør

For din sikkerhet

Termostat, innledning

Installasjon av termostaten

no

Ta derfor hensyn til følgende ved valg av installasjons-

sted:

• Minste installasjonshøyde: 1,5 m over gulvet.

• Ikke installer for nær vinduer, dører eller ventiler.

• Ikke installer over varmeapparater eller andre varme-

kilder.

• Ikke tildekk eller installer bak gardiner.

• Unngå direkte sollys og lys fra lamper.

Installasjon av gulvsensor

For å kunne garantere en pålitelig drift i gulvmodus og

dobbelt modus, må gulvsensoren beskyttes mot ytre

S§YLUNQLQJ og temperatursvingninger.

Ta derfor hensyn til følgende ved valg av installasjons-

sted:

• Hold om mulig en fri avstand på 1,0 m fra vegger og

dører.

• Installer sensoren midt i sløyfene (se bildet nedenfor).

• Plasser gulvsensoren i et plastrør med en indre dia-

meter på 16 mm.

Trekke kabler for termostaten

Montere termostat og deksler

1 Installer termostaten i en innfelt boks

2 Plasser rammen på innsatsen

3 Trykk inn sprengringen til den presser mot rammen

A Eksternt koblingsur (TR)

B Varmebelastning / termoelektrisk motorventil

C Gulvsensor

1,5 m

L

N

NN

L

-t

A

B

C

4 Trykk på senterplaten til den snepper på plass

Fjerne dekslene.

1 Bruk en passende skrutrekker, trykk på de markerte

punktene for å løsne sentrumplaten

2 Vipp senterplaten forover og ta den av

3 Løft ut sprengringen med en passende skrutrekker

og ta den ut

4 Ta av rammen

Slå på termostaten for første gang

Termostaten kan slås av og på med utkobling over pro-

gramvaren eller med bryteren.

Slå av med utkobling over programvare,

1 trykk „+“ og „-“ samtidig

2 hold i 3 sekunder

3 hold fremdeles trykket når „COdE“ blir forlangt

4 termostaten kobler ut

Oppstart

S

Termostat kommer tilbake fra utkobling med pro-

gramvare-bryter ved å trykke på „+“ eller „-“.

|

Alle standard innstillinger som vises når appara-

tet slås på for første gang, kan justeres senere i

innstillingsmenyen (se "Drift av termostaten").

Forespørsel etter språk-pin-kode

Når apparatet slås på for første gang, spør displayet etter

språk-pin-koden. Dette sikrer at meldinger blir vist på rik-

tig språk.

Trykk "+" til riktig språk-pin-kode blir vist.

Språk-pin-kodene er:

Aksepter valget ved å trykke på „+“ og „-“ samtidig.

Driftsmåtedisplay

Termostaten registrerer automatisk når en gulvsensor

blir koblet til og går til gulvmodus ("FLoor"). Hvis gulv-

sensoren ikke er tilkoblet, går den til omgivelsesluftmo-

dus ("Air").

Nå blir også andre fabrikkinnstillinger vist.

|

Hvis en gulvsensor er tilkoblet, kan du skifte fra

gulvmodus til dobbelt modus på et senere tids-

punkt (se "Drift av termostaten").

Innstille temperaturen

|

Oppvarming av gulvet eller rommet til ønskede

temperatur kan ta flere timer. Derfor bør du vente

litt før du øker temperaturen.

• Velg ønsket romtemperatur ved å trykke på "+" eller

"-"

• Den ønskede romtemperaturen vises på displayet

• Det blå punket A viser at varmebelastningen varmer

opp

Display Betydning Symbol

Legg inn pin-koden for

språk

Språk PIN Språk PIN

EN 11 NL 14

DE 12 ES 15

FR 13 PT 16

Symbol 17

Drift av termostaten

Code

CODe

A

Endre grunninnstillingene

|

Termostaten går automatisk tilbake til normalt dis-

play hvis det ikke legges noe inn i innstillingsme-

nyen i løpet av ett minutt.

|

Innstillingene blir vist etter hverandre når innstil-

lingsmenyen er valgt.

• Velg ønsket verdi ved å trykke på "+" eller "-"

• Bekreft valget ved å trykke på "+" og "-" samti-

dig

1 Hold "+" og "-" sammen nede i tre sekunder for å ak-

tivere Innstillingsmenyen

2 Legg inn språk-pin kode og bekreft

|

Språk-pin-kodene er oppført i kapittel "Oppstart“.

3 Velg ønsket driftsmåte og bekreft.

4 Innstill maksimal temperatur og bekreft

|

Du kan innstille maksimal temperatur i omgivel-

sestemperaturmodus og gulvmodus. I dobbelt

modus begrenser denne verdien temperaturen i

gulvet, for å beskytte materialer som er følsomme

overfor ekstreme temperaturer.

Fabrikkinnstillingen for maksimal temperatur er

• 35 °C i romtemperaturmodus

• 40 °C i gulvmodus og

• 27 °C i dobbelt modus (gulv maks.)

5 Innstill nedsatt temperatur og bekreft

|

Temperatursenking (TR) skjer kun hvis et eksternt

koblingsur er tilkoblet.

Fabrikkinnstillingen for temperatursenking er -4 °C.

Display Betydning Symbol

Legg inn pin-koden for

språk

Display Betydning Symbol

Velg drifts

måte

Display Betydning Symbol

Innstill maksimal

temperatur i °C.

Display Betydning Symbol

Innstill nedsatt

temperatur i °C.

Code

CODe

Floor

F1

Air

F2

duaL

F3

Safe

safe

35

35

SetbaC

SE

-5

-5

Feilmeldinger på displayet

Tilkoblet last varmer ikke

• Se meldingen på displayet:

Hvis "Error HEAt" eller "Error FLoor" blir vist, er lasten

ikke tilkoblet.

Undersøk årsaken for denne feilen.

• Kontroller strømforsyningen.

• Slå termostaten av og på igjen.

• Kontroller innstillingen av "SAFE"-verdi. Verdien kan

være for lav.

• Kontroller lasten.

• Hvis det brukes en ekstern tidstyringsenhet, kontroller

styrespenningen.

Display er tomt:

• Kontroller strømforsyningen.

• Slå termostaten av og på igjen.

Ta kontakt med kundesenteret i ditt land hvis du har tek-

niske spørmål.

www.schneider-electric.com

Dette produktet må installeres, kobles til og brukes i sam-

svar med gjeldende standarder og/eller installasjonsfor-

skrifter. Ettersom standarder, spesifikasjoner og

utforming kan bli endret, bør du alltid be om bekreftelse

av informasjon i denne publikasjonen.

Hva gjør jeg hvis det oppstår et

problem?

Display Betydning Symbol

Ukorrekt inngang,

generell feil

Indre overoppheting i

termostaten

Gulvsensor ikke regis-

trert

Tekniske data

Merkespenning: 230 V AC, 50 Hz

Nominell last (ohmsk): 16 A

Nominell last (induktiv): 1 A, cos φ = 0.6

Driftsmodus: 1 C

Standard: DIN 60730-2-9

Kapslingsgrad: IP 20

Overspennings-/

overopphetingsvern:

Elektronisk

Nominell overspenning: 4 kV

Driftstemperatur: -10 °C til +35°C

Innstillingsområde

Romtemperatur: +5°C til +35°C

Gulvtemperatur: +5°C til +50 °C

Senkning: +/- 0...9 °C fra innstilt

temperatur

Visningsnøyaktighet: 1 °C

Schneider Electric Industries SAS

Error

EE

Error Heat

E1

Error FLoor

E2
