3 FR

Les appareils sont réglés en usine pour le fonctionnement au gaz dont la nature est indiquée sur l’emballage et rappelée sur

l’étiquette apposée sur l’appareil. Dans le cas d’un fonctionnement avec un autre gaz, il est nécessaire d’adapter l’appareil en

procédant de la façon suivante :

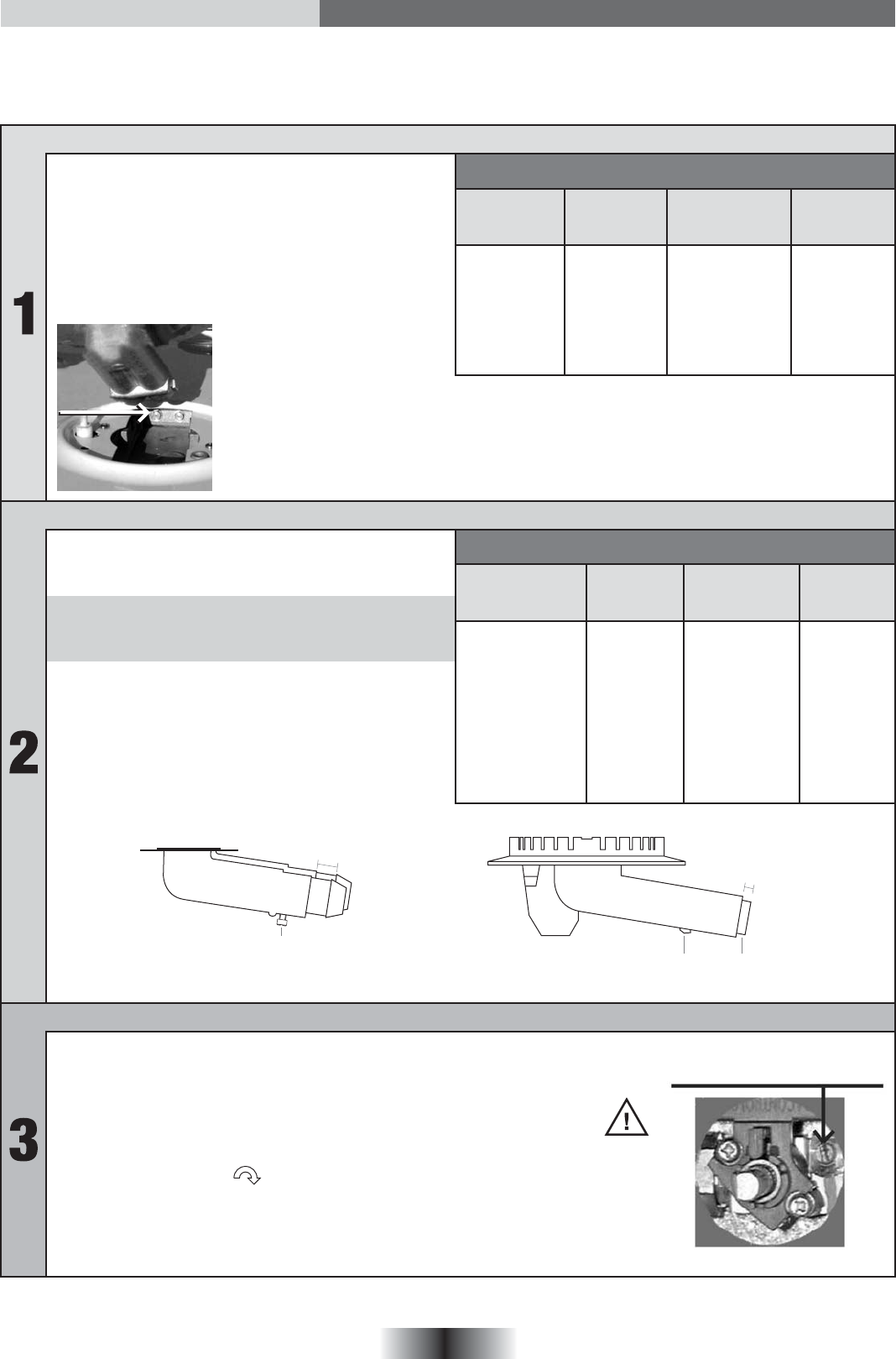

LE CHANGEMENT GAZ TABLE FONTE / INOX / ACIER / EMAILLE

• CHANGEMENT DES INJECTEURS

Chaque injecteur est identifié par un repère.

Pour accéder à l'injecteur, il est nécessaire de:

• retirer la grille de table,

• enlever le chapeau et le corps de brûleur,

• prendre la clé fournie avec l'appareil et dévisser l'injecteur,

• placer le/les injecteurs correspondant au type de brûleur

et au type de gaz distribué,

• le/les visser à fond,

• régler la bague d’air

• replacer le corps de brûleur, le chapeau de brûleur et la grille.

• REGLAGE DE LA BAGUE D'AIR

Le réglage de la bague d'air est très important car il permet

d'obtenir une combustion correcte et un rendement maximum

des brûleurs.

La bague d'air se trouve dans le prolongement du corps

de brûleur, celle-ci est fixée par une vis (voir dessin).

Si nécessaire :

. dévisser la vis de maintien de la bague d'air.

. régler la bague d'air (cote "X")

. rebloquer la vis de fixation de la bague d'air.

Vis bipasse du brûleur de table

En aucun cas

ne desserrer

les autres vis!

Exemple: brûleur

Ultra-Rapide

INJECTEURS

Gaz Propane

G31 37 mbar

Brûleur Gaz Naturel

G20-20 mbar

G25-25 mbar

Gaz Butane

G30 28-30 mbar

DC/UR (3,2 kW)

UR (3,5 kW)

R (2,5 kW)

SR (1,45 kW)

94x2

102x2

122

96

65x2

68x2

80

61

65x2

68x2

80

61

REGLAGE DE LA BAGUE D’AIR Cote X en mm

Gaz Propane

G31 37 mbar

Brûleur Gaz Naturel

G20-20 mbar

G25-25 mbar

Gaz Butane

G30 28-30 mbar

UR (3,2 kW)

Table Fonte

UR (3,5 kW-3,2kW)

R (2,5 kW)

SR (1,45 kW)

Table Fonte

SR (1,45 kW)

DC (3,2 kW)

13

n

14

10

11

n

6

15

0

n

0

0

3

n

0

0

13

n

14

9

11

n

7

15

Cote

X

Bague d’air

Vis de maintien

Cote

X

Bague d’air

Vis de maintien

• REGLAGE DU RALENTI

Si vous avez procédé à un changement de gaz, il est important de vérifier la

stabilité de la flamme en position ralenti.

Pour accéder aux bipasses des brûleurs de table, retirer les manettes du

tableau de bord.

a) en gaz naturel :

• Dévisser le bipasse d'un tour .

• Allumer le brûleur et le mettre au débit réduit.

• Visser la vis du bipasse jusqu'à l'obtention d'une flamme réduite,

restant stable lorsqu'on passe du plein feu à la position ralenti.

b) en butane-propane :

Le réglage est obtenu en vissant à fond (sans forcer) la vis du bipasse dont

l'orifice calibré assure le débit réduit.

Il peut s’avérer nécessaire d’affiner ce réglage en fonction

des conditions du gaz distribué dans votre habitation. La

flamme obtenue doit être stable et ne pas présenter de

pointes jaunes ou roses.

CORPS DE

BRULEUR

CORPS DE

BRULEUR

INJECTEUR

INJECTEUR
