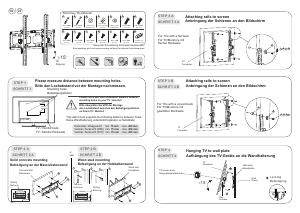

Please measure distance between mounting holes.

Bitte den Lochabstand vor der Montage nachmessen.

Horizontal / Waagerecht

Vertical /

Senkrecht

TV / monitor back

TV / Monitor Rückseite

Mounting holes

Befestigungslöcher

Please check BEFORE installation distance between

mounting holes on your TV / monitor!

Bitte überprüfen Sie VOR der Montage

den Lochabstand zwischen den Befestigungslöchern

an Ihrem TV / Monitor!

This wall mount supports the following distance between holes:

Diese Wandhalterung unterstützt folgende Lochabstände:

Horizontal / Waagerecht: min. 75 mm - max. 400 mm

Vertical / Senkrecht (R09): min. 75 mm - max. 400 mm

SCHRITT 1

STEP 1

Vertical / Senkrecht (R19): min. 75 mm - max. 405 mm

Tilt

Neigung

50 mm

10 mm

SCHRITT 2 A

STEP 2 A

Solid concrete mounting

Befestigung an der Massivbetonwand

Concrete Wall

Betonwand

Drilling

Bohrung

SCHRITT 2 B

STEP 2 B

Wood stud mounting

Befestigung an der Holzbalkenwand

oder

Wood stud

Holzbalken

Stud finder

Balkenfinder

50 mm

Drilling

Bohrung

Plastic bag / Plastikbeutel

Plastic cylinder

Plastikzylinder

A B C D E F

H I J K L M

M5 x 30MM

4 pcs/Stk.

M4 x 16MM

4 pcs/Stk.

M5 x 16MM

4 pcs/Stk.

M6 x 30MM

4 pcs/Stk.

M6 x 16MM

4 pcs/Stk.

M8 x 30MM

4 pcs/Stk.

M8 x 16MM

4 pcs/Stk.

M4 x 30MM

4 pcs/Stk.

Metal washer

Metallscheiben

S10 x 50MM

6 pcs/Stk.

M8 x 50MM

6 pcs/Stk.

Plain washer

Unterlegscheibe

4 pcs/Stk.

Bubble level

Wasserwaage

SCHRITT 3 A

STEP 3 A

Attaching rails to screen

Anbringung der Schienen an den Bildschirm

SCHRITT 3 B

STEP 3 B

Attaching rails to screen

Anbringung der Schienen an den Bildschirm

For TVs with a curved back

Für TV/Monitore mit

gewölbter Rückseite

For TVs with a flat back

Für TV/Monitore mit

flacher Rückseite

, , ,

J K L M

, , ,

SCHRITT 4

STEP 4

Locking

Befestigung

Wall plate

Wandplatte

Fernseher

Wall

Wand

Rail

Schiene

Tilt tension knob

Neigungseinstellschraube

Hanging TV to wall plate

Aufhängung des TV-Geräts an die Wandhalterung

Please note: The numbering on the plastic bag may dier!

Bitte beachten: die Durchnummerierung auf dem Plastikbeutel kann abweichen!

Fernseher

EN DE
