Bruksanvisning Power Craft ZJ4116H-J11 Bänkborrmaskin

Bruksanvisning

Side 16

POWER CRAFT

69(16.$

Kilremmen spänns på nytt genom att motorplåten

(15) trycks bakåt. Därefter kläms spännutrustningen

fast med fastsättningsknappen (4).

Sätt ihop huset till kilremmen och stick in stickkon-

takten i vägguttaget. Maskinen är klar igen för drift.

Håll locket till kilremshuset stängt under

drift.

När du lagt om kilremmen

skall du spänna den igen

via motorplåten (15)

med fastsättningsknappen

(4). Spänningen är den

rätta, när kilremmen som i

illustration kan tryckas in ca. 1 cm. Motorremskivan

skall riktas horisontellt så att för tidigt slitage och

lossnande av kilremmen kan förebyggas. För att

göra det kan man lossa på motorremskivan (13) från

motorn genom att insexbulten skjuts längs motora-

xeln.

BORR VARVTAL

Borrspindelns varvtal och kilremskombinationerna

kan avläsas i tabellen i illustrationen.

BORRSPINDEL OCH BORRCHUCKDORN

Alla blanka delar på maskinen är försedda med ett

skyddande lacklager som motverkar rostbildning.

Med hjälp av miljövänliga lösningsmedel går det lätt

att ta bort lacklagret. Testa kilremmens spänning

innan du ansluter borrmaskinen till elnätet.

Innersidan på borrspindeln skall vara helt fettfri.

Använd miljövänliga lösningsmedel för rengöringen.

Gå till verket på samma sätt för borrchuckdornen.

Bara på det sättet kan man få en korrekt överföring.

BRUK, ANVISNINGAR OCH TIPS

Borrdjup

Borrspindeln är utrustad

med anslag för borrdjup.

Med muttern kan djupet

ställas in. På skalfördelningen

kan djupet avläsas.

Att klämma fast borret

I borrmaskinens borrchuck

kan man klämma fast borr

och annat redskap med cy-

lindriskt skaft. Vridmomentet

överförs via spännkraften

från tre klämkäftar på borret.

Borret bör - för att förhindra

att det glider ut - klämmas fast med hjälp av kugg-

kransnyckeln. Om borret glider ur borrhållaren

uppstår lätt en liten grad som omöjliggör

centrisk klämning. En grad som uppstår på det sättet

skall i vilket fall som helst slipas bort eller avlägsnas.

Klämma fast arbetsstycket

Att klämma fast arbetsstycket

Borrbänken och bottenplattan

till pelarborrmaskinen är för-

sedda med gängning för att

sätta fast spännredskap. Kläm

alltid fast arbetsstycket i

maskinklämman eller i annat spännredskap. På det

viset förebygger du olyckor och ökar borrprecisionen,

därför att arbetsstycket inte ger efter.

Inställning av arbetsbänk

Borrbänken sitter fast på

borrpelaren och kan, sen

man lossat på den med

fastsättningshandtaget

Side 5

'$16.

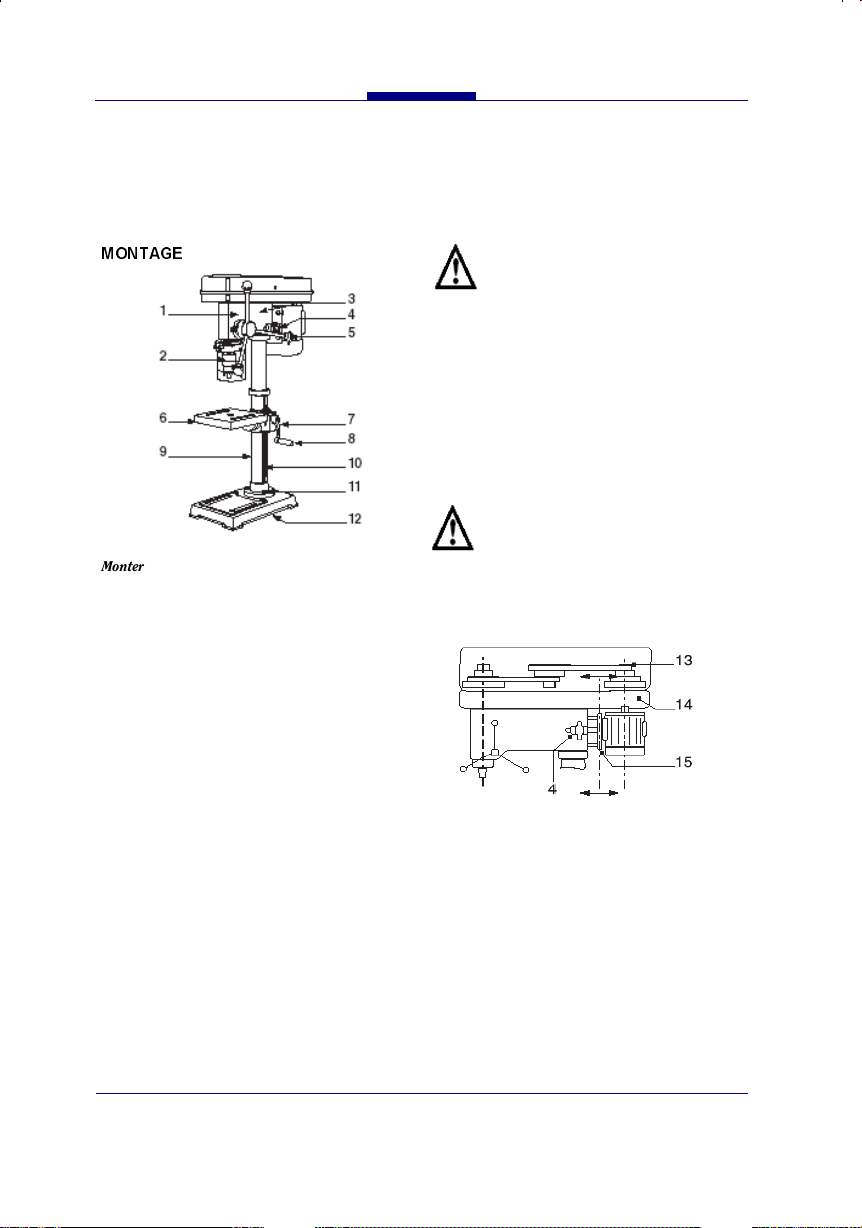

0217$*(

Monter hovedafbryderen på maskinen før den tages

i brug på følgende måde:

Efter udpakningen tager man de 4 bolte M 4 x 5,

der leveres som accessoirer til maskinen, til side.

Anbring afbryderen foran den firkantede åbning i

maskinens venstre side.

Stik boltene ind i de dertil bestemte huller og skru

dem fast.

Pas på at strømkablerne ikke overbelastes under

monteringen.

Bundpladen (12) opstilles på den rigtige plads.

Søjlen (9) fastgøres på bundpladen med de bolte (11),

der fulgte med maskinen.

Holderen for bordet (7) med bordet skydes over søj-

len. Bordet fastgøres med låsestangen i den ønskede

position.

Nu monteres maskinhuset (1) og sikres ved hjælp af

sikringstifterne (3).

Borespindlen er smurt fra fabrikken. Derfor anbefales

at lade maskine løbe i laveste gear i ca. 15 minutter.

Før borehovedet med stiften (2) stikkes ind

i borespindlen, skal borespindlens indre

være helt fri for fedt!

OPSTILLING AF BÆNKBOREMASKINEN

Inden boremaskinen anvendes, skal den monteres på

et fast underlag. Til dette formål har bundpladen (12)

forborede huller, der er beregnet til montering af

bundpladen med skruer til underlaget. Når bundpla-

den monteres på en træplade, skal der på den mod-

satte side bruges tilstrækkeligt store underlagsskiver

for at sikre, at møtrikkerne ikke trykkes ned i træet

og maskinen ikke kan løsne sig.

Skruerne må fastspændes kun så meget, at

bundpladen ikke spændes eller deformeres.

Hvis der er for meget spænding, er der

risiko for brud.

INDSTILLING AF BORESPINDLENS

OMDREJNINGSTAL

Borespindlens forskellige omdrejningstal kan indstil-

les ved at omstille kileremmen i kileremsdrevet (14).

Inden omdrejningstallet indstilles, skal maskinen

slukkes og stikket skal trækkes ud af stikkontakten.

Gør følgende for at omstille kileremmen:

Stikket skal trækkes ud af stikkontakten, før

kileremmens hus (14) åbnes!

Låseknappen (4) løsnes og motoren skydes i retning

af maskinhovedet, hvorefter kileremmen frigøres.

POWER CRAFT
