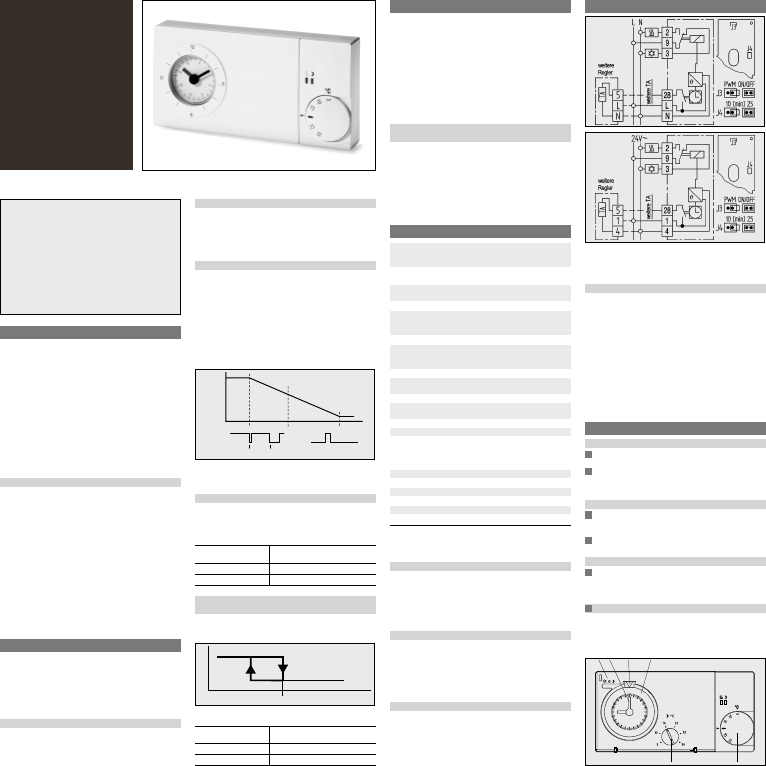

1. Anwendungsgebiete
Der elektronische Uhrenthermostat easy 3p kann verwen-
det werden zur Raumtemperaturregelung in Verbindung
mit:
•
Heizanlagen wie: Warmwasser-, Konvektor- oder Fuß-
bodenheizung.
•
Elektrische Konvektor-, Decken- und Speicherheizung
•
Nachtstromspeicherheizung
•
Umwälzpumpen
•
Brennern und Boilern
•
Wärmepumpen usw.
•
Klimaanlagen (nur Kühlen)
➩ Über den Schaltuhrausgang können weitere RTR
(Raumtemperaturregler mit TA-Eingang) gesteuert
werden.
Merkmale
•
einfachste Bedienung
•
Tagtemperatur und Absenktemperatur einstellbar
•
3 Betriebsarten für:
➩ dauerhaft Tag-Temperatur (5…30°C)
➩ dauerhaft Absenk-Temperatur (5…30 °C)
➩ Uhr-Betrieb
•
Signallampen zur Anzeige von:
➩ Wärmeanforderung
➩ Absenkbetrieb
•
Schaltuhrausgang (zur Temperaturabsenkung weiterer RTR)
•
wahlweise mit Tages- oder Wochenuhr
•
Ausgangssignal PWM oder 2-Punkt umschaltbar
•
Relaisausgang, 1 x Wechsler
•
aufklappbarer Deckel
•
neues Design
2. Funktionsbeschreibung
Der Uhrenthermostat regelt die Raumtemperatur.
Im Automatikbetrieb wird durch die eingebaute Schaltuhr,
zwischen Komfort- und Absenktemperatur, umgeschaltet.
Im Absenkbetrieb leuchtet die grüne Lampe.
Unterschreitet die Raumtemperatur den eingestellten
Wert, wird geheizt, die rote Lampe leuchtet.
Signallampen
Rot leuchtet, wenn der Regler Wärme anfordert.
Grün leuchtet, wenn der Absenkbetrieb aktiv ist.
Rot blinkend, Fehler; Betriebsspannug Aus- und wieder
einschalten
Temperaturabsenkung weiterer RTR
An den Schaltuhrausgang (Klemme 28) können Temperatur-
absenkeingänge weiterer RTR angeschlossen werden.
Diese RTR werden dann durch die Schaltuhr beeinflußt.
Die Stellung des Betriebsartenschalter s. 6.6 beeinflußt die-
sen Ausgang entsprechend.
Wärmeanforderung des Reglers bei PWM
Unterschreitet die Raumtemperatur den eingestellten
Wert, wird geheizt. Der Reglerausgang wird mit unter-
schiedlich langen Impulsen geschaltet (PWM). Die Länge
der Impulse ist abhängig von der Differenz zwischen ein-
gestellter zu tatsächlicher Raumtemperatur.
Die Summe der Zeiten von Impuls und Pause kann mit
Steckbrücke J4 auf 10 oder 25 min eingestellt werden.
Bei großen Temperaturdifferenzen schaltet der Regler
dauerhaft ein oder aus z. B. bei Übergang in die Tempera-
turabsenkung. PWM sollte nur bei Strömen ≤10 A verwen-
det werden.
Bild 1: Verlauf der relativen Einschaltdauer
(Tastverhältnis) in Abhängigkeit von der Temperatur
Einstellung der Zykluszeit
Für träge Heizsysteme (z.B. Brennersteuerungen) emp-
fiehlt sich die lange Zykluszeit.
Für flinke Heizsysteme (z.B. Elektro-Direkt-Heizung) emp-
fiehlt sich die kurze Zykluszeit.
Steckbrücke J4 Zeit
(rechts oben)
doppelpolig gesteckt 25 min (Auslieferzustand)
einpolig gesteckt 10 min
Wärmeanforderung des Reglers
bei 2-Punkt-Regelung
Unterschreitet die Raumtemperatur die Solltemperatur,
schaltet der Ausgang ein, bei Überschreiten schaltet der
Ausgang aus.
Bild 2: 2-Punkt-Regelung
Steckbrücke J3 Regelverhalten
(rechts oben)
doppelpolig gesteckt 2-Punkt Regelung
einpolig gesteckt PWM (Auslieferzustand)
Soll-Temperatur
Temperatur
Aus
Ein
Hysterese
Ein
Aus
Temperatur
10/25 min
Sollwert
3. Montage
Der Regler soll an einer Stelle im Raum montiert werden, die:
•
für die Bedienung leicht zugänglich ist.
•
frei von Vorhängen, Schränken, Regalen etc. ist
•
freie Luftzirkulation ermöglicht
•
frei von direkter Sonneneinstrahlung ist
•
frei von Zugluft ist (öffnen von Fenstern und Türen)
•
nicht direkt von der Wärmequelle beeinflußt wird
•
nicht an einer Außenwand liegt
•
ca. 1,5 m über dem Fußboden liegt.
Montage direkt auf UP-Dose, oder mit Adapterrahmen
ARA easy.
Elektrischer Anschluß
Achtung! Stromkreis spannungsfrei schalten
Anschluß in folgenden Schritten:
•
Abziehen des Temperatur-Einstellknopfes
•
Mit einem Schraubendreher den Befestigungshaken
nach außen drücken
•
Abnehmen des Gehäuseoberteils
•
Anschluß gemäß Schaltbild (siehe Gehäuseoberteil)
durchführen
•
Hinweise beachten
4. Technische Daten
Temperatur-Einstellbereich:
Komforttemperatur 5…30°C
Temperaturabsenkung 5…30°C
Regelverfahren Proportional-Regler (durch
PWM stetigähnlich s. Bild 1)
Zyklusdauer Umschaltbar ca. 10/25 min
(Summe von Ein- und Auszeit der PWM)
Proportionalband 1,5 K
Hysterese ~0,5 K ≤10 A (s. Bild 2)
~2,5 K, bei 16A
bei 2-Punkt Regelung über Brücke einstellbar
Ausgang Relais Wechsler potentialfrei*
Schaltstrom 10 mA…16 A cos ϕ = 1
max. 4A cos ϕ = 0,6
max. 10 therm. Stellantriebe
Schaltspannung 24…250 V AC
Schaltuhrausgang max 20 TA-Eingänge
230 V: max 50 mA, 24 V: max 150 mA
Schalter Komfort / Automatik / Absenktemperatur
Anzeigelampe rot: Heizung EIN
grün: Absenkbetrieb
Temperaturfühler: intern
Bereichseinengung im Einstellknopf
Uhr: Ganggenauigkeit < 10 min/Jahr
Schaltzeiteinstellung alle 15 min bei Tagesuhr
alle 1 h bei Wochenuhr
Gangreserve ca. 100 h
Schutzart Gehäuse IP 30
Schutzklasse II (siehe Achtung)
Betriebstemperatur –10…40°C, ohne Betauung
Lagertemperatur –25…65°C
Maße 160 x 80 x 36 mm
Gewicht ca. 220 g
* Die potentialfreien Kontakte dieses netzbetriebenen Gerätes gewährleisten
eine mögliche Forderung nach Schutzkleinspannung (sichere Trennung)
nicht.
Für Geräte mit 230 V Versorgungsspannung
Bestellbezeichnung easy 3 pt mit Tagesuhr
easy 3pw mit Wochenuhr
Artikel-Nr.: easy 3pt 517 2703 51100
easy 3pw 517 2704 51100
Versorgungsspannung 195…253 V AC 50/60 Hz
Verlustleistung < 1,5 W
Für Geräte mit 24 V Versorgungsspannung
Bestellbezeichnung easy 3pt/24 mit Tagesuhr
easy 3pw/24 mit Wochenuhr
Artikel-Nr.: easy 3pt/24 517 2703 21100
easy 3pw/24 517 2704 21100
Versorgungsspannung 20…30 V AC 50/60 Hz
Verlustleistung < 1,5 W
Für Geräte mit Niederspannungsausgang
Bestellbezeichnung easy 3 pt mit Tagesuhr
easy 3pw mit Wochenuhr
Artikel-Nr.: easy 3pt 517 2713 51 100
easy 3pw 517 2714 51 100
Versorgungsspannung 195…253 V AC 50/60 Hz
Schaltstrom >1V; >1mA ... max 250V; 10A AC
Verlustleistung < 1,5 W
5. Schaltbild
Symbolerklärung
U Heizen P Kühlen
TA Temperaturabsenkung weiterer Regler
Hinweise
Heizen-Anwendung
•
Stromlos geschlossener Stellantrieb (NC) an Klemme 2
anschließen
•
Stromlos offener Stellantrieb (NO) an Klemme 3 an-
schließen
Kühlen-Anwendung
•
Stromlos geschlossener Stellantrieb (NC) an Klemme 3
anschließen
•
Stromlos offener Stellantrieb (NO) an Klemme 2 ansch-
ließen
•
Damit die rote U Lampe „Kühlung EIN“ anzeigt, müssen
stromlos offene Stellantriebe (NO) an Klemme 2 ange-
schlossen werden.
6. Bedienung
Einstellung der Temperaturen
Komforttemperatur (Tagtemperatur)
Wird durch den außen sichtbaren Einstellknopf (1) festgelegt
.
Absenktemperatur (Nachttemperatur)
Der Temperaturabstand zur Komforttemperatur wird
durch den Einstellknopf (2) unter dem Deckel festgelegt.
Einstellen der Uhrzeit
Durch Auflegen eines Fingers auf die Zeigerscheibe (3)
und Drehen in beliebiger Richtung, kann die Uhrzeit
eingestellt werden.
Der Pfeil (4) zeigt auf die Uhrzeit.
Einstellen der Schaltzeiten
Mit einem spitzen Gegenstand die Schaltreiter in die
gewünschte Position bringen.
Außen = Komforttemperatur
Innen = Absenktemperatur
Betriebsartenschalter (6)
É Komforttemperatur, dauerhaft
2 Automatikbetrieb, zeitgesteuerte Umschaltung zwischen
Komfort- und Absenktemperatur
Absenktemperatur, dauerhaft
21
1
4 5
0
3
6
9
12
15
18
36
2
Ñ
6
5
4
3
2
1
U 468931002915-05
Montage- und
Bedienungsanleitung
Elektronischer
Uhrenthermostat
easy 3p
Achtung!
Das Gerät darf nur durch einen Elektro-Fachmann geöffnet und
gemäß dem Schaltbild im Gehäusedeckel bzw. dieser Anleitung
installiert werden. Dabei sind die bestehenden Sicherheits-
vorschriften zu beachten.
Um Schutzklasse II zu erreichen, müssen entsprechende
Installationsmaßnahmen ergriffen werden.
Dieses unabhängig montierbare Gerät dient der Regelung der
Temperatur ausschließlich in trockenen und geschlossenen
Räumen, mit üblicher Umgebung. Das Gerät ist gemäß VDE 0875
T.14 bzw. EN 55014 funkentstört und arbeitet nach der Wir-
kungsweise 1C (EN 60730).
