MOREOVER MAKE SURE...

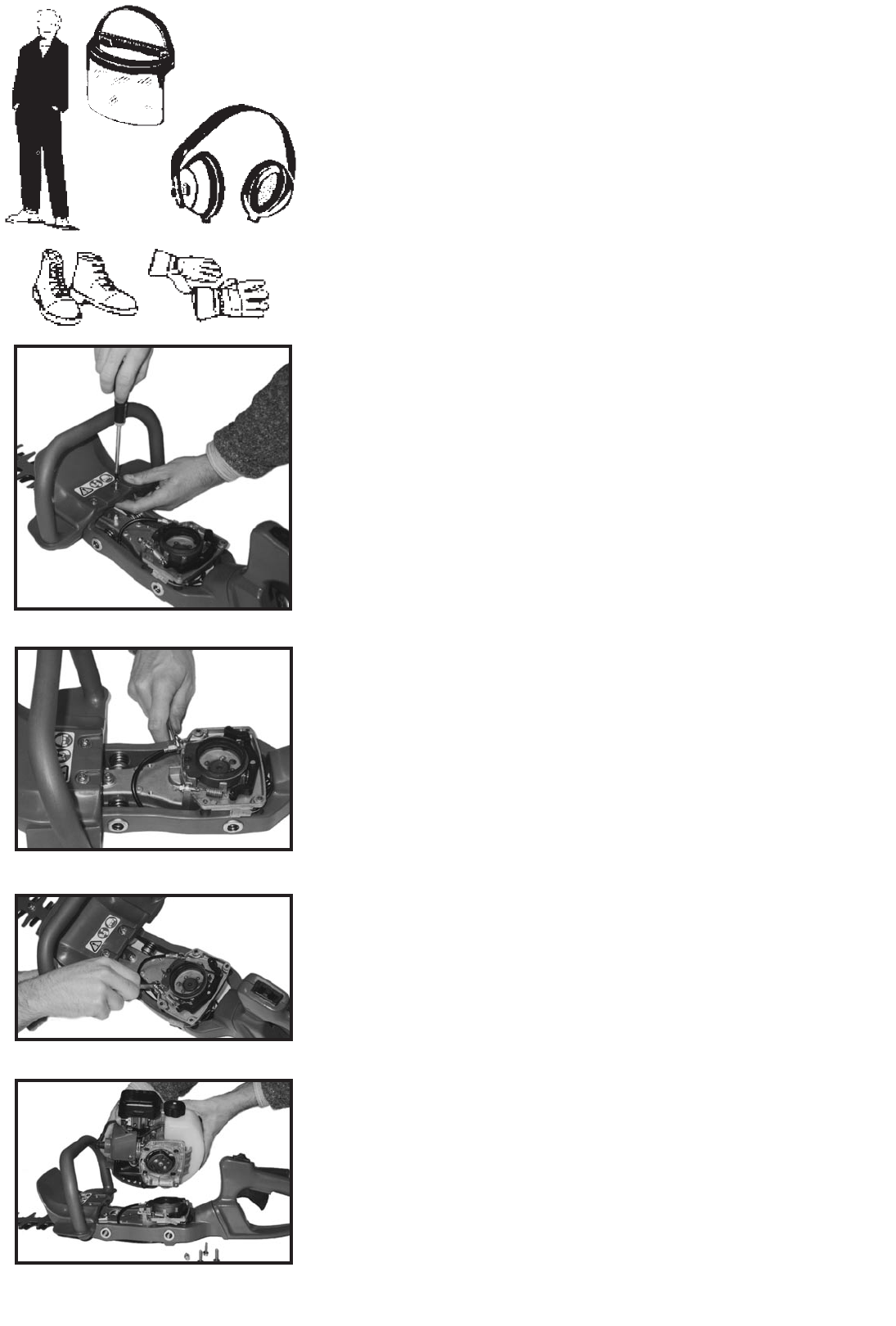

Moreover make sure to be well equipped

with proper cloths and protection means

before starting to work.

In particular:

Cloths: use tight overalls (avoid wearing

large shirts or unbuttoned cloths). Avoid

jewelry, rings, various objects like ties,

scarves or similar that could be kept by the

branches of the hedges or by the moving

parts of the machine.

Comb your hair so that its length is over

the shoulders.

Wear closed work shoes or high boots

with anti-slip sole allowing you a perfect

stability on the ground (avoid being

barefoot, wearing slippers or open low

shoes).

Put on the protection helmet whenever

there is the risk of contact with objects

that fall down during the cleaning of the

brushes or when the brushwoods are at

man’s height.

For an efficacious protection of your face

and eyes, the visor and/or the anti-misting

goggles are absolutely necessary: wear

them always!

Protect your hearing too with noise

absorbing earphones or auricular plugs.

Always use work gloves resistant to small

pushes or cuts which could be caused

above all by the use of blades, knives or

sharp parts.

ASSEMBLY

Before starting to work make sure the

following parts are well assembled:

a) Place the front handle on the bars, then

fix it by the relative screws/nuts (Fig.1)

b) Make sure clutch drum freely turns

when you accelerate and stays blocked

when you dont accelerate, otherwise

adjust the brake by acting on the relative

nuts. (Fig.2-3)

c) Then connect the blades group to the

engine and block by the four screws

(Fig.4-5)

Connection of gas control cable for

hedgetrimmer (fig. 6) The ends of the gas

control cable must be connected to the

carburetor by screwing in the thread bolt.

Now insert the end of the cable in the

revolving pawl of the butterfly valve

control.

Adjust the bolt so that you eliminate the

possible clearances between cable and

protective covering in order to obtain a

correct and progressive acceleration.

This bolt is a safety and it is used to

keep the machine from an unintentional

acceleration due to possible holds.

Now connect the eyelet timble of the mass

cable to one of the four clamping screws

which fasten the clutch drum to the engine

and connect the female coupling of the

ASSICURATEVI INOLTRE....

Assicuratevi inoltre di essere bene attrez-

zati con idoneo vestiario ed adeguati

strumenti di protezione prima d’iniziare

ad operare.

In particolare:

Indumenti: usate tute di lavoro aderenti

(evitate di indossare camicioni o indumen-

ti slacciati). Evitate gioielli, anelli, oggetti

vari come cravatte, o simili che potrebbero

essere trattenuti dai rami delle siepi o dalle

parti in movimento della macchina.

Acconciatevi i capelli in modo tale che la

loro lunghezza sia sopra la spalla.

Calzate scarpe da lavoro chiuse o stivali

alti dotati di suola antisdrucciolo, che vi

consentano una perfetta stabilità sul ter-

reno (evitate di essere scalzi, d’indossare

ciabatte o scarpe aperte basse).

Mettetevi il casco protettivo ogni qualvolta

esista il rischio di contatto con oggetti che

cadono durante i lavori di pulitura di rama-

glie o in presenza di sterpaglie ad altezza

d’uomo.

Sono inoltre indispensabili, per una effi-

cace protezione del viso e degli occhi,

la visiera e/o gli occhiali antiappannanti;

portateli sempre!

Proteggetevi anche l’udito mediante l’uso

di cuffie antirumore o tappi auricolari.

Usate sempre guanti da lavoro resistenti

ai piccoli urti o tagli soprattutto causa-

bili dal maneggio di lame, coltelli, o parti

taglienti.

ASSEMBLAGGIO

Prima d’iniziare a lavorare, assicuratevi

che tutte le parti seguenti siano montate

correttamente;

a) Posizionate l’impugnatura frontale sulle

barre: fissatela poi con le relative viti/

dadi (Fig. 1).

b) Assicuratevi che la campana frizione

giri liberamente quando si stà accele-

rando, e sia bloccata quando non si sta

accelerando, in caso contrario regolare

il freno agendo sui relativi dadi (Fig. 2-

3).

c) Collegate il gruppo lame al motore e

bloccate con le quattro viti (Fig. 4) e

bloccate con le 4 viti (Fig. 5).

Collegamento cavo comando gas: (Fig 6)

L’estremità del cavo comando gas deve

essere collegata al carburatore avvitan-

do il registro filettato. A questo punto

dovete inserire l’estremità del cavo nel

nottolino girevole comando valvola a far-

falla. Regolate ora il registro in modo da

annullare gli eventuali giochi tra cavo e

guaina al fine di avere una corretta e pro-

gressiva accelerazione. Questo registro è

una sicurezza, e impedisce l’accelerazione

involontaria o accidentale della macchina a

seguito di eventuali appigli.

Collegate ora il capocorda ad occhiello del

cavo-massa ad una delle quattro viti fis-

saggio supporto campana frizione/motore

e innestate il fastom femmina, del cavo

Fig. 4

Fig. 3

Fig. 2

Fig. 1
