INSTALLATION INSTRUCTIONS

WARNING:

• This ﬁxture is intended for installation in accordance with the

National Electric Code (NEC) and all local code speciﬁcations.

• Supply wires are not intended for use through or concealed

behind walls, ﬂoors, or ceilings.

DIMMING: This LED ﬁxture is compatible with electronic low

voltage dimmers only.

CAUTION – RISK OF SHOCK – Disconnect Power at the main

circuit breaker panel or main fuse box before starting and during

the installation.

Determine size of outlet box. Measure distance between

threaded holes of outlet box. If measurement is 3-1/2” or 2-3/4”

follow instructions below. If measurement is 3-1/4”, please see

instructions for mounting to 3-1/4” hole distance outlet box.

Instructions for mounting to 3-1/2” hole distance and 2-3/4”

hole distance outlet box.

1) Read and understand all instructions and illustrations com-

pletely before proceeding with assembly and installation of

ﬁxture.

2) If you have any doubts about how to install this ﬁxture, or if

the ﬁxture fails to operate completely, please contact a

qualiﬁed electrician.

3) All parts must be used as indicated in the instructions. Do

not substitute any parts, leave parts out, or use any parts

that are worn or broken. Failure to obey this instruction

could invalidate the UL listing, C.S.A. certiﬁcation, and/or

ETL listing of this ﬁxture.

4) Fixture is to be connected to a single branch circuit.

5) Mounting surface should be clean, dry, ﬂat and 1/4” larger

than the ﬁxture housing surface.

6) Install (2) strap mounting screws into outlet box leaving

small amount of threads exposed.

7) Make wire connections. Reference chart below for correct

connections and wire accordingly.

8) Carefully push wire connections into outlet box making sure

all connections remain secure.

9) Push ﬁxture to ceiling, align the larger hole side of keyhole

slot with screws in outlet box. Push ﬁxture to ceiling and

turn ﬁxture in direction of smaller side of keyhole slots until

it stops. Tighten strap mounting screws to secure.

10) Raise the diffuser up to the ﬁxture. Fit the edge of diffuser

inside the lip of back plate. The threaded studs on back

plate should be on the outside of the diffuser.

11) Place reinforcement ring over diffuser. Align holes in ring

with ends of studs.

12) Screw lock-up knobs onto threaded studs. Tighten knobs to

secure ring and diffuser in place.

Date Issued: 12/30/2016 IS-10784LED-CB

We’re here to help 866-558-5706

Hrs: M-F 9am to 5pm EST

Instructions for mounting onto a 3-1/4” (hole distance) outlet

box using provided mounting strap:

1) Follow steps 1-5 from 3-1/2” and 2-3/4” instructions.

2) Starting from outlet box side of mounting strap, thread (2)

longer mounting screws into threaded holes spaced 2-3/4”

apart. Tighten to secure.

3) Raise mounting strap to outlet box. Longer screws should

be pointing downward.

4) Align slots in mounting strap to threaded holes in outlet box.

Thread (2) strap mounting screws into outlet box. Center

strap in outlet box. Tighten screws to secure.

5) Continue with steps 7-8 from 3-1/2” and 2-3/4” instructions.

6) Push ﬁxture to ceiling, align the larger hole side of keyhole

slots with screws in mounting strap. Push ﬁxture to ceiling

and turn ﬁxture in direction of smaller side of keyhole slots

until it stops. Pass (2) lockwashers and thread (2) nuts on

mounting screws. Tighten to secure.

7) Continue with steps 10-13 from 3-1/2” and 2-3/4”

instructions.

Connect Black or

Red Supply Wire to:

Connect

White Supply Wire to:

Black White

*Parallel cord (round & smooth)

*Parallel cord (square & ridged)

Clear, Brown, Gold or Black

without tracer

Clear, Brown, Gold or Black

with tracer

Insulated wire (other than green)

with copper conductor

Insulated wire (other than green)

with silver conductor

*Note: When parallel wires (SPT I & SPT II)

are used. The neutral wire is square shaped

or ridged and the other wire will be round in

shape or smooth (see illus.)

Neutral Wire

SEE OTHER SIDE FOR CANADIAN FRENCH TRANSLATIONS.

VOIR L’AUTRE CÔTÉ POUR LES CANADIENS TRADUCTIONS

EN FRANÇAIS.

This device complies with part 15 of the FCC Rules. Operation is

subject to the following two conditions: (1) This device may not

cause harmful interference, and (2) this device must accept any

interference received, including interference that may cause un-

desired operation.

Note: This equipment has been tested and found to comply with

the limits for a Class B digital device, pursuant to part 15 of the

FCC Rules. These limits are designed to provide reasonable pro-

tection against harmful interference in a residential installation.

This equipment generates, uses and can radiate radio frequency

energy and, if not installed and used in accordance with the in-

structions, may cause harmful interference to radio communica-

tions. However, there is no guarantee that interference will not

occur in a particular installation. If this equipment does cause

harmful interference to radio or television reception, which can

be determined by turning the equipment off and on, the user is

encouraged to try to correct the interference by one or more of

the following measures:

• Reorient or relocate the receiving antenna.

• Increase the separation between the equipment and receiver.

• Connect the equipment into an outlet on a circuit different from

that to which the receiver is connected.

• Consult the dealer or an experienced radio/TV technician for

help.

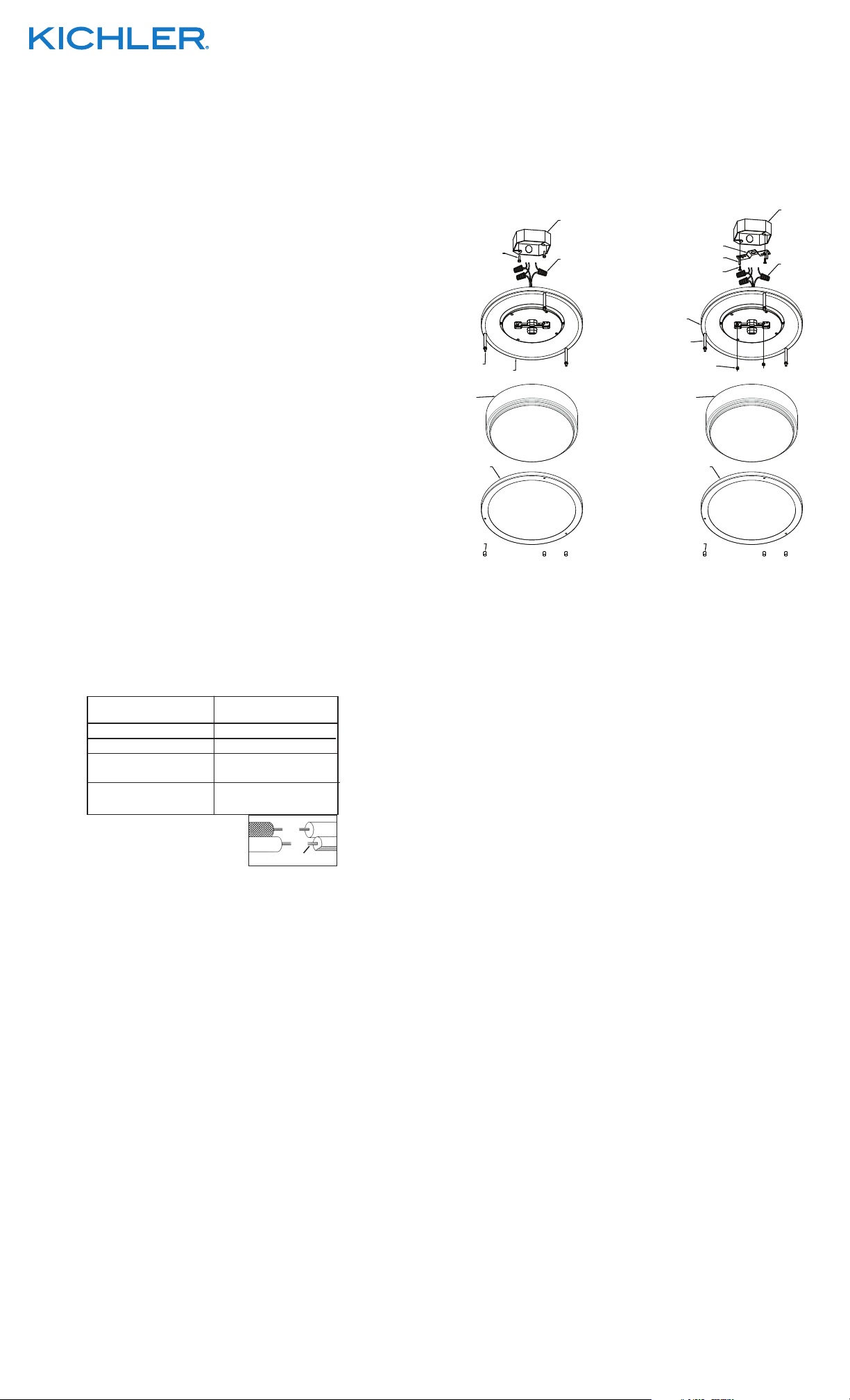

10784/10786LED

REINFORCEMENT RING

LOCK-UP KNOB(S)

DIFFUSER

THREADED STUD(S)

BACK PLATE

WIRE

CONNECTOR(S)

OUTLET BOX

REINFORCEMENT RING

LOCK-UP KNOB(S)

DIFFUSER

THREADED STUD(S)

BACK PLATE

WIRE

CONNECTOR(S)

OUTLET BOX

FOR INSTALLATION ON

3" OUTLET BOX

MOUNTING SCREW(S)

MOUNTING STRAP

NUT(S)

STRAP MOUNTING SCREW(S)
