Bruksanvisning

Note

KS-AR8002D

2-speaker system

KS-AR8004D

RCA pin cords (not included with this unit)

Bridge Mode: Be sure to connect the line output from the receiver to the left (L/MONO) jack on this unit.

Connection varies depending on the number of the speakers used in your car. Select the

appropriate connection referring to the following diagrams.

Before connecting:

• Securely connect all the parts. If the connections are loose, due to contact resistance etc., heat

will break out and may cause an accident. Secure and cover the cords with insulating tape and

run them under the car mats.

Connect the Line Output from the receiver to the INPUT jacks on this unit using RCA pin

cords (not included with this unit).

• Be sure to adjust the CROSSOVER ﬁ lter switch as illustrated on the following diagrams. (See

also “CONTROLS” on page 3.)

Do not adjust the CROSSOVER ﬁ lter switch while the unit is turned on.

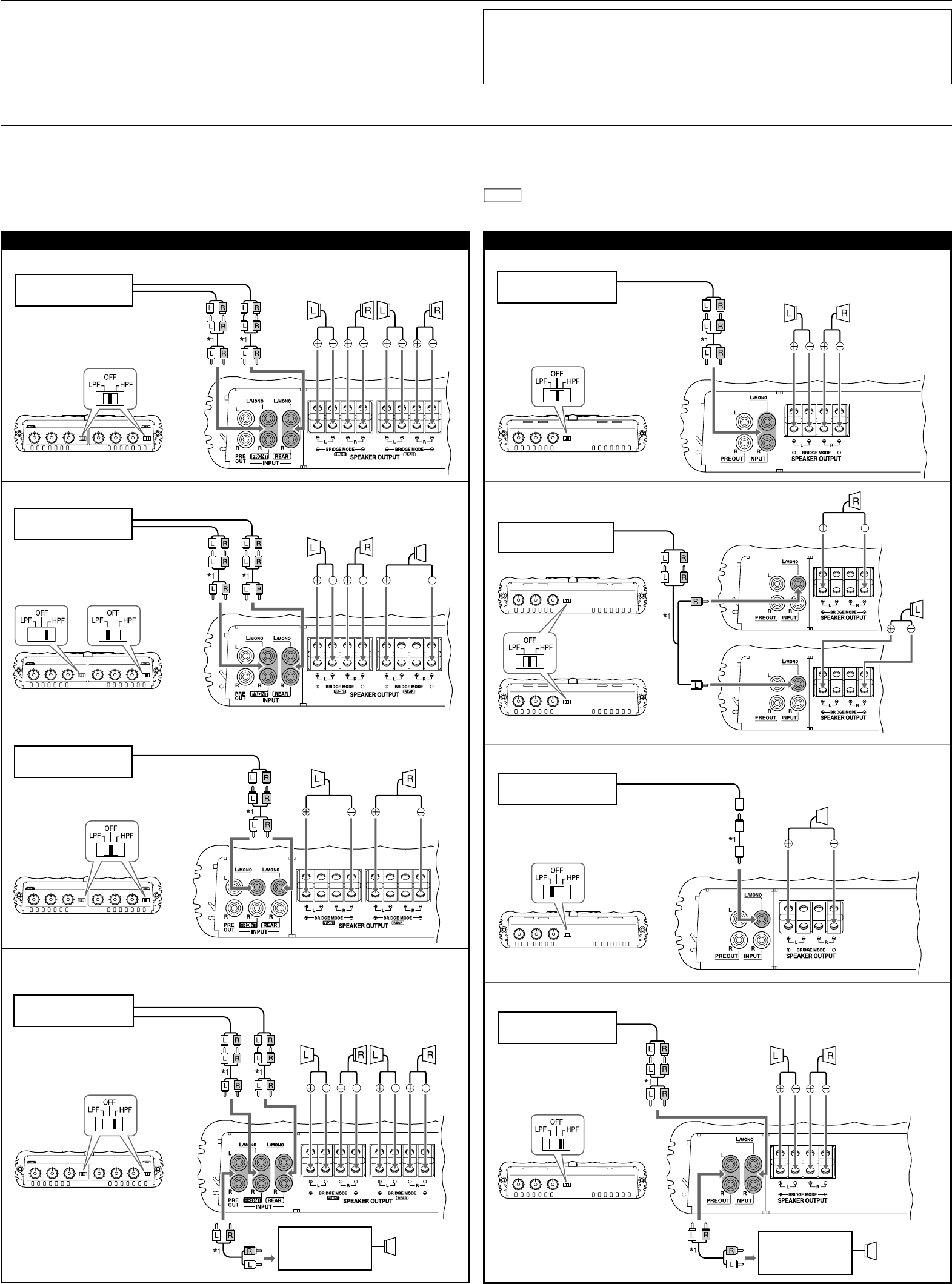

SPEAKER CONNECTIONS

Make sure to comply with the following notes:

• Be sure not to connect the “·” terminals of the speakers to a common point.

• If the same lead is used for both left/right or front/rear speaker wirings, this unit cannot be used.

Always use independent leads for each speaker. In this case, redo the wiring.

• Use speakers with an impedance of 2 Ω to 8 Ω (4 Ω to 8 Ω: when used in Bridge Mode).

• Use speakers which have sufﬁ cient capacity for the unit.

SPEAKER SYSTEMS

For KS-AR8004D:

When you connect 4 speakers to the unit, down mixed signals (front and rear) are emitted

through the PRE OUT jacks.

For KS-AR8002D:

Incoming signals are emitted through the PRE OUT jacks.

4-speaker system

Control panel

Front Speaker

(left/right)

Rear Speaker

(left/right)

Line Out (Rear)

Line Out

(Front)

CROSSOVER

ﬁ lter switch

2-speaker system plus subwoofer—Bridge Mode*

Subwoofer

Control panel

Line Out (Rear) or Subwoofer Out

Line Out

(Front)

Front Speaker

(left/right)

CROSSOVER ﬁ lter switch

2-speaker system—Bridge Mode*

Control panel

Line Out

Front Speaker

(left/right)

CROSSOVER

ﬁ lter switch

2-speaker system (2 ampliﬁ ers)—Bridge Mode*

Control panel

Line Out

Right speaker

Left speaker

CROSSOVER

ﬁ lter switch

Subwoofer system (5.1channel receiver)—Bridge Mode*

Subwoofer

Control panel

Subwoofer Out

CROSSOVER

ﬁ lter switch

Control panel

Right speakerLeft speaker

Line Out

CROSSOVER

ﬁ lter switch

2-speaker system plus subwoofer (PRE OUT)

ARSENAL ampliﬁ er:

KS-AR8001D

Control panel

Right speakerLeft speaker

Line Out

Subwoofer

System

CROSSOVER

ﬁ lter switch

4-speaker system plus subwoofer (PRE OUT)

Down mixed signals are emitted through the PRE OUT jacks.

ARSENAL ampliﬁ er:

KS-AR8001D

Control panel

Front Speaker

(left/right)

Rear Speaker

(left/right)

Line Out (Rear)

Line Out (Front)

Subwoofer

System

CROSSOVER

ﬁ lter switch

JVC car receiver, etc.

EN_KS-AR8004D_8002D[J]f.indd 2EN_KS-AR8004D_8002D[J]f.indd 2 07.12.17 0:51:11 PM07.12.17 0:51:11 PM
