Bruksanvisning Hoselink 3552 Slangvinda

Behöver du en bruksanvisning för din Hoselink 3552 Slangvinda? Nedan kan du se och ladda ner PDF-bruksanvisningen gratis på svenska. Den här produkten har för närvarande 0 vanliga frågor, 0 kommentarer och har 0 röster. Om det här inte är bruksanvisningen du vill ha, vänligen kontakta oss.

Är produkten defekt och erbjuder bruksanvisningen ingen lösning? Gå till ett Repair Café för gratis reparationstjänster.

Bruksanvisning

1. Posion the reel where it is to be

installed and mark the rst hole

posion.

2. Drill the hole with the 10mm drill

bit, 50mm deep. (Tip: Depth is

important, use scky tape around

the drill bit to mark 50mm depth)

3. Hammer plug into the rst hole.

4. Posion the reel again to mark the

2nd hole posion, then drill hole

as above and hammer in plug.

5. Repeat process 1-3 to drill the remaining 2 holes.

6. Set unit in place and secure with lag screws provided into

each anchor. Reference Figure 3.

For more informaon visit www.hoselink.com.au or call 1300 900 617

Kit contents

1 1x Leader Hose

2 1x Hardware Pack

3 1x Crank Handle

4 1x Intel Tube with Seals

4x Anchors

Before you begin

Assembly instructions

Tools Required:

Phillips Screwdriver

Step 1: Attaching the Crank Handle

Locate and place the handle

over axle. Reference Figure 1.

Secure in place using

screw provided.

This product has been packaged to assure it arrives in the

best possible condion. Please be careful when unpacking.

Read instrucons prior to assembly. This kit contains parts

that can be damaged if incorrectly assembled. Please follow

instrucons carefully.

Note: Do not completely ghten bolts unl assembly is

completed. For easier assembly, we recommend that two

people assemble this product.

Please consider carefully the appropriate method

to be used in mounng this hose reel. Hardware

is included for your convenience but may not

be suitable for all mounng condions. Some

surfaces like vinyl siding or render may require

special consideraons or addional hardware.

Improper mounng can cause personal injury or

property damage. If you are unsure, contact a

home improvement professional.

CAUTION

Installation

Mounting to Concrete or Brick Masonry Construction

Tools Required:

Phillips Screwdriver

Hammer Drill or rotary drill with 10mm masonry drill bit

Small hammer or mallet

Please follow these steps carefully for installaon.

Tools Required:

13mm socket or spanner

Hammer Drill or rotary drill with 10mm masonry drill bit

Small Hammer or Mallet

Powdered Hand Drill with 1/4” (6mm) Standard Drill Bit

Phillips Screwdriver

Step 2: Attaching the Leader Hose

Remove 2 meter leader hose

from the packaging.

Leader hose can be connected to the

water inlet. Reference Figure 2.

Figure 1

Figure 2

Figure 3

Installaon guide

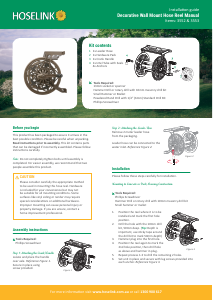

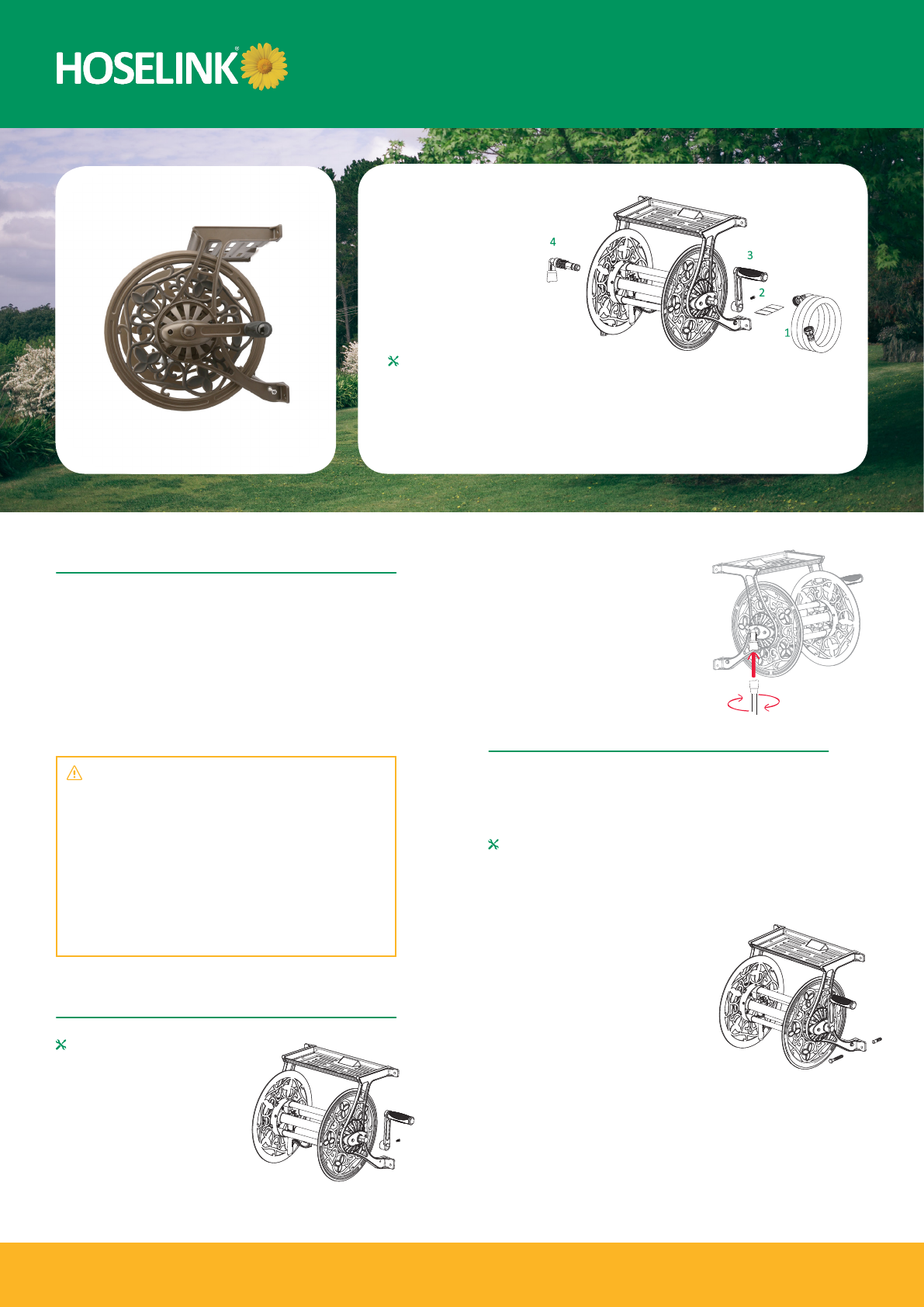

Decorative Wall Mount Hose Reel Manual

Items: 3552 & 3553

Ladda ner bruksanvisning i Engelska (PDF, 4.84 MB)
