Hager SAS - 132 bld d’Europe - BP 78 - 67 212 Obernai cedex (FRANCE) - Tél. +333 88 49 50 50 - www.hagergroup.net2 6E 7576.b
Hager 10.2009
6E 7576.b
´

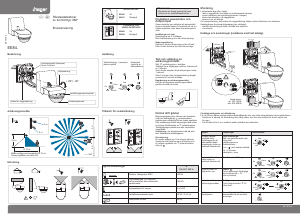

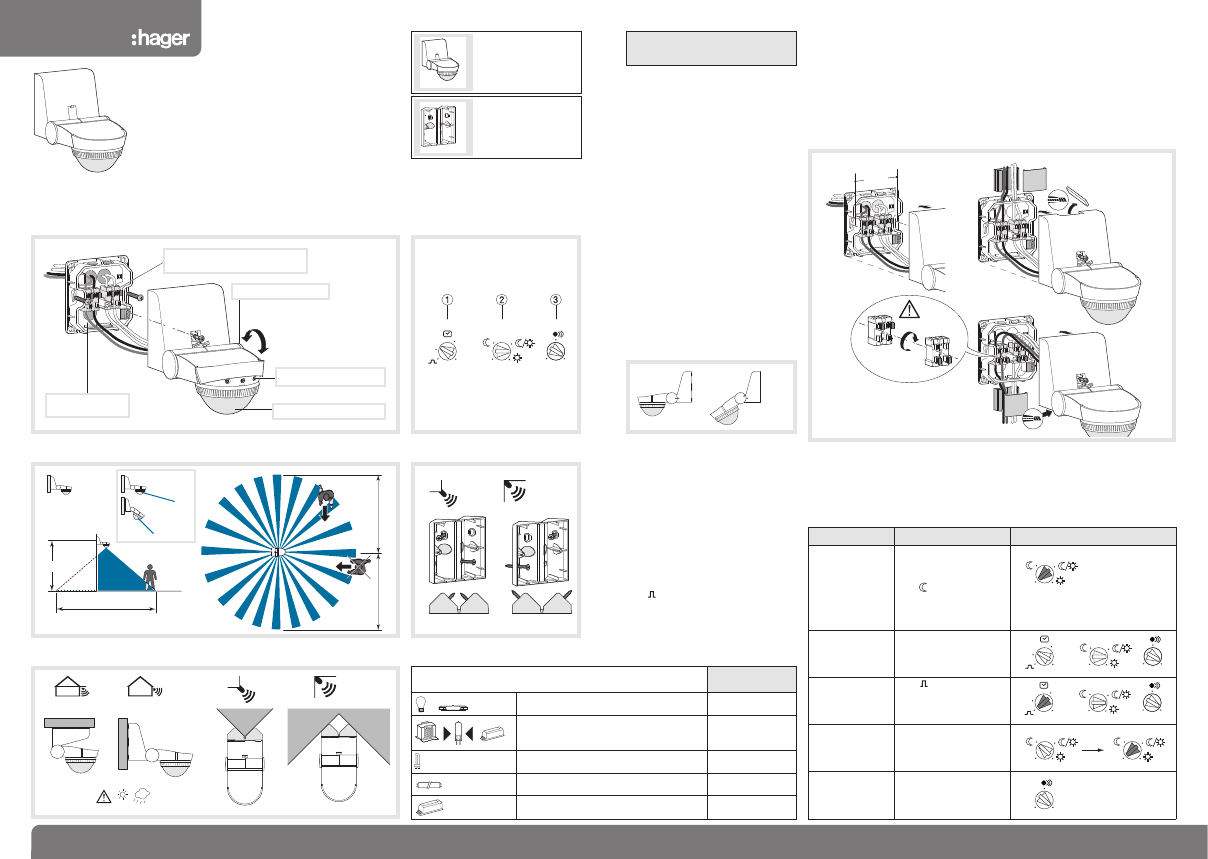

Rörelsedetektorer
av komforttyp 360°
Bruksanvisning
™
Beskrivelse
Detekteringssone
Installering
Montering
Frittstående eller i taket :
- fest veggplaten ved hjelp av skruene som følger med,
- kople til detektoren (se koplingsskjemaer i vedlegg),
- klipse detektoren på veggplaten,
- stram til skruene.
Ved montering i hjørne festes veggplaten mellom tilbehøret og detektoren.
Kabelinnganger (inntrykkbare vegger) kan brukes :
- bakfra (montering på boks), nedenfra eller ovenfra,
- via en støping eller kabelen.
Forholdsregler ved igangsetting
For å oppnå optimale detekteringsforhold, anbefales det å overholde følgende
forholdsregler :
- Detektoren er følsom overfor sollys, vær og vind, man bør unngå at detektoren blir direkte utsatt for
sollys eller regn.
- Det anbefales å overholde en avstand på 1m mellom lyskilden og detektoren.
IP55
IP55
IP5
5
60 mm
N
L
NL
S' S
L
N
SS'
S'
S
Kabelkanaler Ateha
ref. ATA 12200
eller ATA 63000
Kablinger og tilkoplinger (gjøre installering med fast kabling).
EE84.
IP55
+ 90°/- 30°
Plate for montering
til vegg
Detekteringshode
Koplingsklemme (demonterbar)
Quick Connect
Loddrett regulering
Potensiometer for regulering
6 m
6 m
Optimal installeringshøyde er på 2,5 m.
Detekteringsfeltet skal være ledig.
2,5 m
α = 360°
Ø 12 m
3 m
6 m
Einstellungen
15 min
5s
5 min
auto
-
+
lux
test
Tilbehør for feste i hjørne
DETEKTOREN 360°
EE840 Hvit
EE841 Antrasitt
WINKELBEFESTIGUNGS-
ZUBEHÖRTEIL
EE855 Hvit
EE856 Antrasitt
NB :
- Dette apparatet skal utelukkende installeres
av en godkjent elektriker.
Produktpresentasjon og
funksjonsprinsipper
Denne detektoren betjener automatisk en
lyskilde, for en fastsatt varighet, når det detek-
teres en bevegelse i den sonen som overvåkes.
Reguleringer og test
Detektorene har 2 funksjonsmodus :
Med tidsforsinkelse og Betjening av en
tidsbryter.
Igangsetting
Detektoren tenner lyset i 40 sek.
Etter 40 sek aktiveres normal modus.
Test og validering av
detekteringssonen
Sette potensiometeret
i Testmodus
Testmodusen er tilgjengelig for en varighet på
3 min.
Hver bevegelse som detekteres aktiverer lyset i
1 sek.
Etter 3 min. uten detektering av bevegelse går
produktet tilbake til normal funksjon.
Begrensning av detekteringssonen
Du kan begrense sonen for detektering ved å
skråne hodet.
“Normal” funksjon (på/av)
Lysutgangen betjenes når lysnivået som
defineres av potensiometeret
vansees som
utilstrekkelig, og det detekteres en bevegelse.
Etter detektering vil lyset fortsette å lyse i den
perioden som er fastsatt av potensiometeret
.
Tidsforsinkelsen starter opp på nytt ved hver
detektering.
Bemerk: når potensiometeret er på Autotest,
er reguleringene forhåndsinnstilt.
Betjening av en tidsbryter
Det genereres en impuls for hvert 10 sek. når
lysstyrken ansees som utilstrekkelig og det
detekteres en bevegelse når potensiometeret
er på .
Tidsforsinkelse
(lysets varighet)
Lysstyrke Følsomhet
(endring av
spennvidde)
Belasning
S’
10A AC1 230 V~
Glødelamper, Halogenlamper 230 V 1500 W
LVH lavvolt (12 V eller 24 V)
via Konvensjonell jernkjernetrafo
eller elektronisk trafo.
1500 VA
Kompaktlysrør 10 x 20 W
Lysrør paralellkompensert 400 W / C=45 μf
Elektronisk ballast 580 W
Ønsket handling Reguleringer Potensiometer
Bruk de automatiske
reguleringene (fra
fabrikk) for å tenne
lyset automatisk over
en bestemt tid.
Auto-reguleringer
Sette Lux potensiometeret på
“autotest”. Reguleringene er
forhåndsinnstilt :
Lux = , (fungerer kun om
natten)
tid = 3 min,
følsomhet = maks.
auto
lux
test
Automatisches
Einschalten des Lichts
über einen
vorgegebenen
Zeitraum.
Installasjonsreguleringer
15 min
5s
5 min
auto
-
+
lux
test
Ansteuerung eines
Zeitschalters, einer
Klingel o. ä.
Trykk
Automatiske reguleringer
med varighet = 1 sek. er
tilgjengelige. (Kan ikke endres)
15 min
5s
5 min
auto
-
+
lux
test
Testen und
Bestätigung des
Erfassungsbereiches.
Testmodus
Sett potensiometeret
på
“auto test”.
auto
lux
test
auto
lux
test
Tilpasse
følsomhetene.
Gjør det mulig å regulere
spennvidden for å unngå
forstyrrelser.
-
+
