Návod k obsluze Instrukcja obsługi
thermio 603 thermio 603
thermio_603/cs/pl/hu/ro/10/10/01
CS
PL
20.9
°C
20.9
°C
Grässlin GmbH
Bundesstraße 36
D-78112 St. Georgen
Germany
Phone: +49 (0) 7724 / 933-0
Fax: +49 (0) 7724 / 933-240
www.graesslin.de
1.5 m
Max. 6(2)A 250 VAC
RESET
SWING
SWING
Mějte, prosím, na paměti
• že je nutno dodržovat příslušné národní předpisy a
podmínky bezpečnosti práce.
• že provedením svévolných zásahů do přístroje nebo úprav
přestává platit záruka a končí odpovědnost výrobce za
případné škody.
• že přístroj je dovoleno používat jen za zde popsaným
účelem použití.
Tento návod si pročtěte a řiďte se jím, neboť jen tak lze
zaručit, že přístroj bude bezvadně fungovat a že práce s ním
bude bezpečná.
Nebezpečí úrazu elektrickým proudem!
Připojení a montáž svěřte výlučně
kvalikovaným elektrikářům!
VÝSTRAHA
Bezpečnostní pokyny
Popis přístroje
Pokojový termostat thermio 603 umožňuje praktickou regulaci
teploty, šetří energii a vyznačuje se velmi jednoduchým
nastavením požadované teploty v místnosti.
• ovládání teploty topných i klimatizačních soustav v pásmu
od +5°C do + 30°C
• automatická ochrana proti zamrznutí
Používání v souladu s určením
• přístroj určen k nástěnné montáži na omítku.
• přístroj vhodný jen do suchého vnitřního prostředí!
Technické údaje
Rozměry v x šx h (mm)
Připojovací napětí
Druh krytí
Spínací výkon
– Ohmický odpor (VDE, IEC)
– Indukční zatížení cos φ 0,6
Spínací výstup
Funkční režim
Automatická ochrana proti
zamrznutí
Diferenční regulace
Řídicí teplota
Rozsah měření teploty
Aktualizace teploty na displeji
Okolní teplota
Provozní přesnost
Rozlišení
Druh krytí
82 x 121 x 18
2 x 1,5 V LR03/AAA
||
max. 6 A / 250 V AC/50 Hz
max. 2 A / 250 V AC/50 Hz
bezpotenciálový
topení / chlazení
+5°C
0.4/0.6°C
+5°C ... + 30°C
+0°C ... + 40°C
po 10 s
-5°C ... + 45°C
± 1°C za +20°C
0,5°C
IP 30
Schéma zapojení

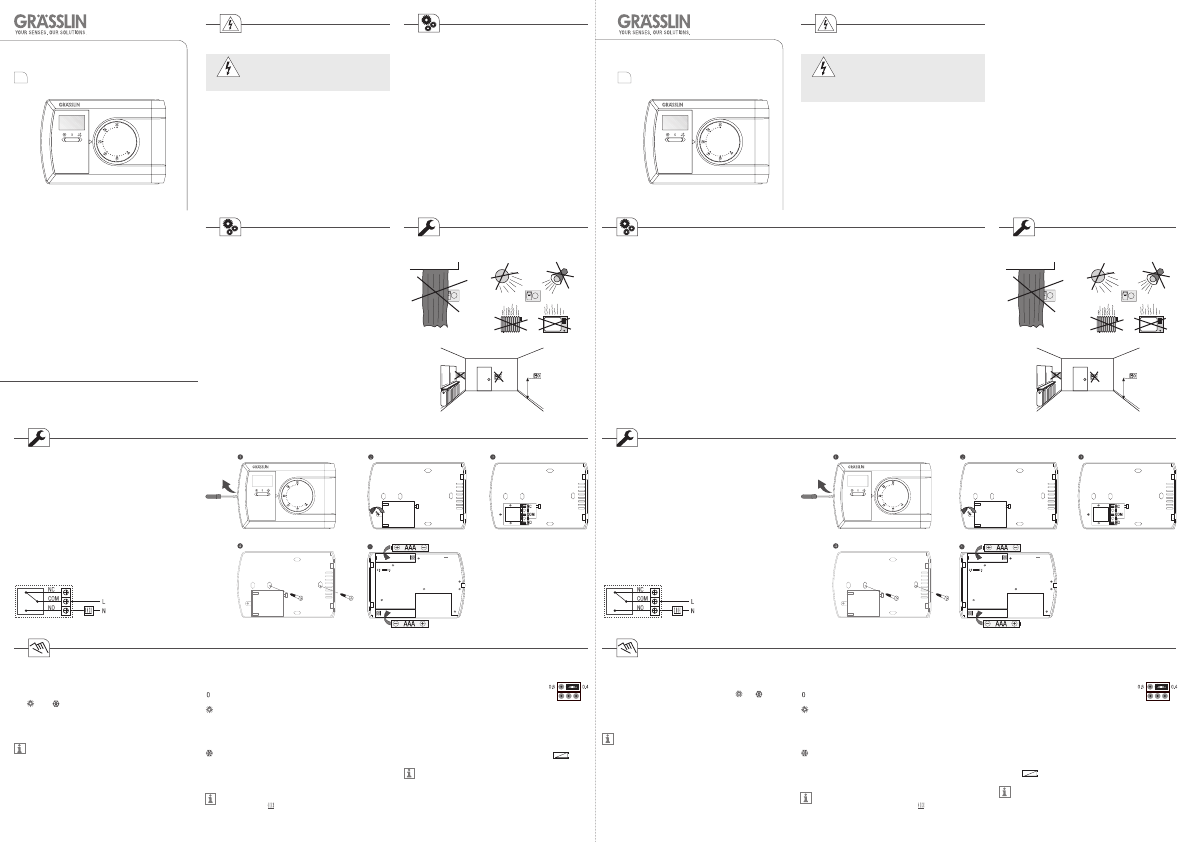

Instalace
1. Šroubovákem oddělte kryt termostatu od zadní stěny.
2. Odšroubujte a odejměte kryt relé.
3. Podle schématu zapojení proveďte zapojení.
Poté znovu přišroubujte kryt relé.
4. Termostat přišroubujte s pomocí dodaných šroubů
zadní stranou na stěnu.
5. Vložte baterie (1,5 V AAA LR03) a opět spojte obě
poloviny přístroje.
Nastavení teploty
Teplotu v místnosti si nastavíte kolečkem.
1. Nastavte si posuvník na potřebný provozní režim:
nebo
Displej se rozsvítí.
2. Požadovanou teplotu nastavíte otočením kolečka.
Na displeji vždy svítí signalizace okamžité teploty v
místnosti.
Provozní režimy
Přesuňte si posuvník do potřebné polohy:
VYPNUTO
Topení
Požadovanou teplotu nastavíte otočením kolečka. Podle
okamžité teploty v místnosti bude následovat buď
ZAPNUTÍ nebo VYPNUTÍ boileru.
Chlazení
Požadovanou teplotu nastavíte otočením kolečka. Podle
okamžité teploty v místnosti bude následovat buď
ZAPNUTÍ nebo VYPNUTÍ klimatizace.
ZAPNUTÍ boileru nebo klimatizace poznáte na displeji
podle symbolu
.
Diferenční regulace (SWING)
Jezdec diferenční regulace si lze nastavit do
jedné ze dvou možných poloh:
0.4 nebo 0.6°C
Provedenou změnu je následně nutno aktivovat stisknutím
resetovacího tlačítka.
Signalizace stavu baterií
Na vybité baterie upozorňuje na displeji symbol .
Baterie vyměňte pokud možno do několika minut, jinak
dojde ke ztrátě diference regulace a nastavené teploty.
1.5 m
Max. 6(2)A 250 VAC
RESET
SWING
SWING
Proszę+ pamiętać
• Przestrzegać krajowych przepisów i warunków
bezpieczeństwa.
• Ingerencja i dokonane zmiany w urządzeniu powodują
wygaśnięcie rękojmi i gwarancji.
• Eksploatacja urządzenia dozwolona jest wyłącznie w
celach zgodnych z przeznaczeniem.
Należy przeczytać niniejszą instrukcję i stosować się do
niej, aby zapewnić niezawodne funkcjonowanie urządzenia i
bezpieczną pracę.
Niebezpieczeństwo porażenia
prądem elektrycznym!
Przyłączenie i montaż może wykonać
wyłącznie wykwalikowany elektryk!
UWAGA
Wskazówki bezpieczeństwa
Opis urządzenia
Termostat do pomieszczeń thermio 603 umożliwia praktyczną
regulację termiczną, oszczędza energię i pozwala w prosty
sposób na ustawienie żądanej temperatury w pomieszczeniu.
• Sterowanie ogrzewaniem i klimatyzatorami w przedziale
temperaturowym od 5°C do 30°C
• Automatyczna ochrona przed zamarzaniem
Użytkowanie zgodne z przeznaczeniem
• Urządzenie do instalacji natynkowej na ścianach.
• Nadaje się wyłącznie do stosowania w suchych
pomieszczeniach!
Dane techniczne
Wym. wys x szer x gł (mm)
Napięcie przyłączeniowe
Klasa zabezpieczenia
Moc załączalna
– obciąż. omowe (VDE, IEC)
– obciąż. indukc. cos φ 0,6
Wyjście łączen.
Tryb działania
Automat. ochrona przed zamarz.
Dyferencjał
Temperatura sterowana
Zakres pomiaru temperatury
Display temperatur-update
Temperatura otoczenia
Dokładność działania
Rozdzielczość
Klasa zabezpieczenia
82 x 121 x 18
2 x 1,5 V LR03/AAA
||
maks. 6 A / 250 V AC/50 Hz
maks. 2 A / 250 V AC/50 Hz
bezpotencjałowe
grzanie / chłodzenie
+5°C
0.4 / 0.6°C
+5°C ... + 30°C
+0°C ... + 40°C
co 10 sek.
-5°C ... + 45°C
± 1°C przy +20°C
0,5°C
IP 30
Schemat połączeń
Instalacja
1. Posługując się śrubokrętem poluzować pokrywę tylnej
części obudowy.
2. Odkręcić śruby i zdjąć korpus przekaźnika.
3. Druty podłączyć zgodnie ze schematem połączeń.
Następnie przykręcić korpus przekaźnika.
4. Używając dostarczonych śrub, przymocować tylną część
obudowy do ściany.
5. Założyć baterie (1,5 V AAA LR03) i ponownie zamknąć
obie połówki obudowy.
Regulacja temperatury
Pokrętłem reguluje się temperaturę pomieszczenia.
1. Regulator ustawić na żądany tryb pracy:
lub
Zapala się tło wyświetlacza.
2. Pokrętłem nastawić żądaną temperaturę.
Wyświetlacz zawsze pokazuje aktualną temperaturę
pomieszczenia.
Tryby pracy
Przemieścić regulator na żądaną pozycję:
Wyłącz. (OFF)
Tryb grzania
Pokrętłem nastawić żądaną temperaturę. W zależności
od aktualnej temperatury pomieszczenia bojler jest
włączany (ON) lub wyłączany (OFF).
Tryb chłodzenia
Pokrętłem nastawić żądaną temperaturę. W zależności
od aktualnej temperatury pomieszczenia klimatyzator
jest włączany (ON) lub wyłączany (OFF).
Gdy włączony (ON) jest bojler lub klimatyzator, na
wyświetlaczu pojawia się symbol
.
Wskaźnik baterii
Gdy baterie są wyczerpane, na wyświetlaczu pojawia się
symbol .
Jeśli wymiana baterii nastąpi w ciągu kilku minut, to
dyferencjał i nastawiona temperatura pozostaną w
pamięci.
Dyferencjał (SWING)
Do wyboru są dwie pozycje znacznika
regulacji dyferencjału:
0.4 lub 0.6°C
Następnie nacisnąć przycisk Reset, aby dokonać
aktualizacji zmian.
Instalace a montáž Instalacja i montaż
