Bruksanvisning Gardena 2642 Slangvinda

Bruksanvisning

76

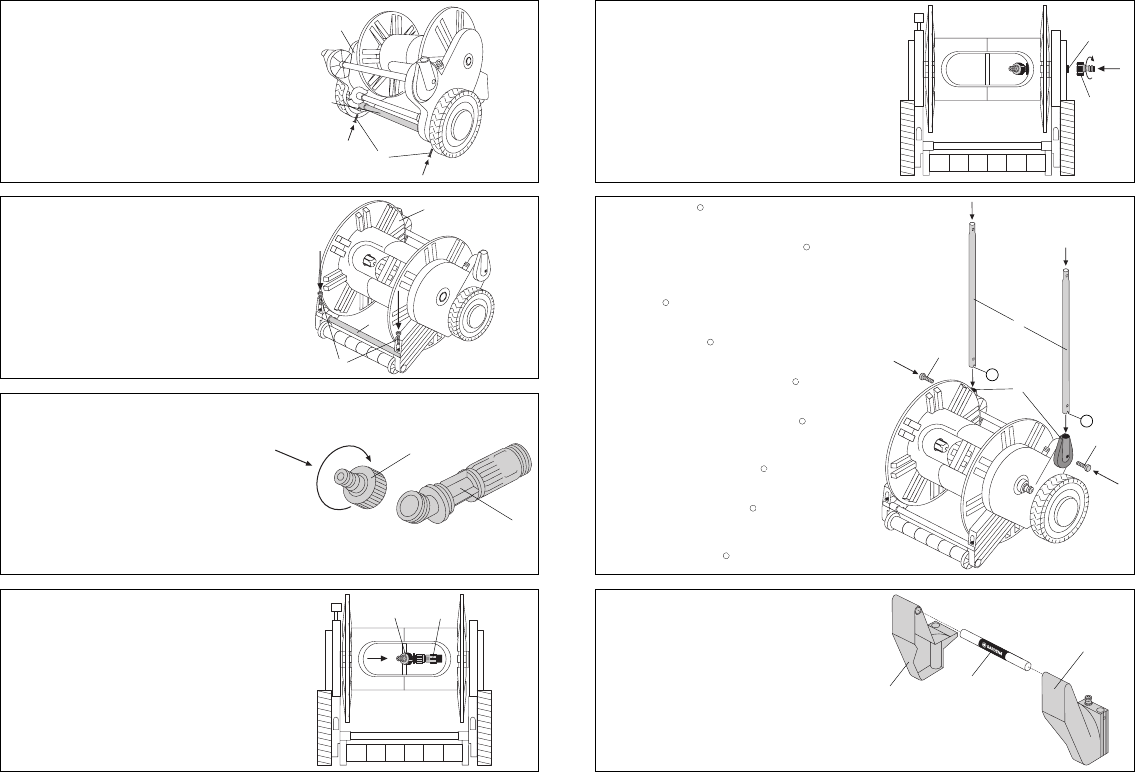

D Mit zwei kurzen Schrauben (4,2 x 13 mm) e beide Seitenteile 5 /6 mit

dem hinteren Verbindungsrohr

8 verschrauben.

G Screw both side sections 5/6 to the rear connecting rod 8 using the

two screws (4.2 x 13 mm)

e.

F Avec deux vis courtes (4,2 x 13 mm) e, visser les deux pièces

latérales

5 / 6 sur la tige de connexion arrière 8.

V Met twee korte schroeven (4,2 x 13 mm) e de beide zijdelen 5 / 6 met

de achterste verbindingsbuis

8 vastschroeven.

S Skruva ihop de båda sidodelarna 5 / 6 med hjälp av skruvarna

(4,2 x 13 mm)

e med det bakre tvärstaget 8.

I Fissare i fianchi 5 e 6 al tubolare posteriore 8 usando 2 viti corte

(4,2 x 13 mm)

e.

E Atornillar con dos tornillos cortos (4,2 x 13 mm) e ambas piezas

laterales

5 / 6 con el tubo de unión trasero 8.

P Através dos dois parafusos curtos (4,2 x 13 mm) e, aparafusar as duas

partes laterais

5 / 6 com o tubo de ligação 8 traseiroà.

Q Med de to skruer (4,2 x 13 mm) e skrues de to sidedele 5 /6 sammen

med det bagerste forbindelsesrør

8.

D Mit zwei kurzen Schrauben (4,2 x 13 mm) e beide Seitenteile 5 /6 mit

dem vorderen Verbindungsrohr

8 verschrauben.

G Screw both side sections 5/6 to the front connecting rod 8 using the

two screws (4.2 x 13 mm)

e.

F Avec deux vis courtes (4,2 x 13 mm) e, visser les deux pièces

latérales

5 / 6 sur la tige de connexion avant 8.

V Met twee korte schroeven (4,2 x 13 mm) e de beide zijdelen 5 / 6 met

de voorste verbindingsbuis

8 vastschroeven.

S Skruva ihop de båda sidodelarna 5 / 6 med hjälp av skruvarna

(4,2 x 13 mm)

e med det främre tvärstget 8.

I Fissare i fianchi 5 e 6 al tubolare anteriore 8 usando 2 viti corte

(4,2 x 13 mm)

e.

E Atornillar con dos tornillos cortos (4,2 x 13 mm) e ambas piezas

laterales

5 / 6 con el tuno de unión delantero 8.

P Através dos dois parafusos curtos (4,2 x 13 mm) e, aparafusar as duas

partes laterais

5 / 6 com o tubo de ligação dianteiro 8.

Q Med to korte skruer (4,2 x 13 mm) e skrues de to sidedele 5 / 6

sammen med det forreste forbindelsesrør 8.

D Hahnanschluss-Stück r auf das Kupplungsstück t schrauben.

G Screw the tap connector r onto the connector t.

F Visser l'adaptateur r sur la pièce-raccord t.

V Kraanaansluitingsstuk r op het koppelingsstuk t schroeven.

S Skruva på anslutningsstycket r på kopplingen t.

I Avvitare alla connessione angolata t l’attacco r su cui andrà

raccordato il tubo da avvolgere sul carrello.

E Atornillar la pieza de conexión del grifo r en la pieza de

acoplamiento

t.

P Aparafusar a peça de ligação da torneira r na peça de acoplamento t.

Q Hanetilslutningsstykket r skrues på koblingsstykket t.

D Kupplungsstück t so von innen in die Trommel einstecken, dass das

Hahnanschluss-Stück

r nach vorne zeigt.

G Insert the connector t into drum from the inside so that the tap

connector

r faces forwards.

F Enfoncer la pièce-raccord t dans le tambour par l'intérieur, de manière

à ce que l'adaptateur

r soit tourné vers l'avant.

V Koppelingsstuk t zo van binnen in de trommel steken, dat het

kraanaansluitstuk

r naar voren wijst.

S Sätt in kopplingen t i trumman, så att anslutningsstycket r pekar

framåt.

I Passando dall’interno del tamburo inserire la connessione angolata t in

modo che l’attacco

r sia rivolto verso il davanti.

E Introducir la pieza de acoplamiento t por dentro en el tambor de forma

que la pieza de conexión del grifo

r indique hacia delante.

P Meter a peça de acoplamento t no tambor, pela parte interior, de forma

a que, a peça de ligação da torneira

r esteja virada para à frente.

Q Koblingsstykket t sættes således indefra ind i tromlen, at hanetilslut-

ningsstykket

r peger fremad.

13

14

15

16

D Hahnanschluss-Stück r von außen auf das Kupplungsstück t

schrauben.

G Screw the tap connector r onto the connector t from

the outside.

F Visser l'adaptateur r par l'extérieur sur la

pièce-raccord

t.

V Kraanaansluitstuk r van buiten op het koppelingsstuk t

schroeven.

S Skruva på det andra anslutningsstycket r på kopplingen t

utifrån.

I Sull’estremità della connessione angolata t che sporge dal fianco

avvitare il secondo attacco

r su cui andrà raccordato il tubo da lavoro.

E Atornillar la pieza de conexión del grifo r por fuera en la pieza de

acoplamiento

t.

P Aparafusar a peça de ligação da torneira r pela parte de for a na peça

de acoplamento

t.

Q Hanetilslutningsstykket r skrues udefra på koblings-

stykket

t.

D Holme z mit der Kerbe

c

nach unten in die Holmaufnahmeteile 4

einstecken und mit den Schrauben (4,2 x 38 mm) u festschrauben.

G Push the lower sections of the handle z with the notches

c

at the bottom into the holders 4 and secure in place with screws

(4.2 x 38 mm)

u.

F Enficher les longerons, encoche vers le bas z dans les pièces

de logement

c

de longeron 4 et visser à fond avec les vis

(4,2 x 38 mm)

u.

V Stelen z met de insnijding

c

naar beneden in de steelopnamedelen 4

steken en met de schroeven (4,2 x 38 mm) u vastschroeven.

S Sätt in handtagen z i handtagsfästena 4 med skåran

c

nedåt och

skruva fast med skruvarna (4,2 x 38 mm)

u.

I Tenendo i montanti del manico z con la parte scanalata

c

verso

il basso, introdurli negli appositi supporti

4 e fissarli con 2 viti

(4,2 x 38 mm)

u.

E Introducir las barras z con la muesca hacia

c

abajo en las piezas de

soporte

4 y sujetarlas con los tornillos (4,2 x 38 mm) u.

P Meter as hastes z com o entalhe virado

c

para baixo nas peças

de assento das hastes

4 e aparafusá-las através dos parafusos

(4,2 x 38 mm)

u.

Q Dragerne z sættes med hakket

c

nedad ind i dragerholderne 4 og

skrues fast med skruerne (4,2 x 38 mm)

u.

D Arbeitsschlauchhalterung a = i + o + p montieren, indem der linke i

und rechte Halter o auf das Rohr p gesteckt wird.

G Attach the work hose a = i + o + p by sliding the left i and right

holders

o onto the bar p.

F Monter la fixation de tuyau de service a = i + o + p en fixant le

support de gauche

i et le support de droite o sur le tube p.

V Werkslanghouder a = i + o + p monteren door de linker i en rechter

houder

o op de buis p te steken.

S Montera hållaren för arbetsslangen a = i + o + p genom att sätta ihop

den vänstra

i och den högra hållaren o med röret p.

I Montare il supporto per il tubo da lavoro a = i + o + p inserendo sulla

traversina

p il sostegno sinistro i e destro o.

E Montar el soporte de la manguera de trabajo a = i + o + p enchu-

fando el soporte izquierdo

i y el soporte derecho o en el tubo p.

P Montar o suporte da mangueira de trabalho a = i + o + p, metento

o suporte esquerdo

i e o suporte direito o no tubo p.

Q Arbejdsslangeholderen a = i + o + p monteres ved at sætte venstre

i og højre holder o på røret p.

17

18

19

5

6

8

e

5

6

8

e

r

t

rt

t

r

z

4

u

u

o

i

p

c

c
