5
8
3 / 4
4 / 4
122 086
122 086
TILBEHØR
Rørstuds for tilslutning til aftrækskanel.
Overskab for emhætte. Konsoldel.
TEKNISK DATA
Bredde: 50, 60 og 70 cm.

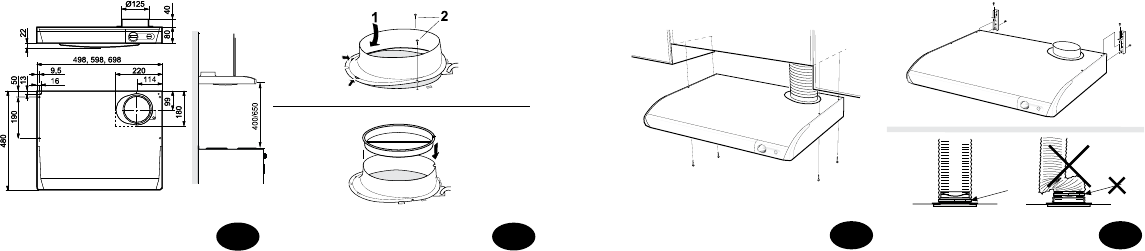

Øvrige mål: se g 5.
El-tilslutning: 230V.
Effekt: Motor 70W.
Belysning: Kronlys, sokkel E14, 40W
Belysning: Lysstofrør sokkel G23.
11 W bredde 60 og 70 cm
9 W bredde 50 cm
INSTALLATION
Aedning af udblæsningsluften skal udføres efter forskrift fra
gældende myndighed. Udblæsningsluften må ikke ledes til
aftrækskanal som anvendes til aedning av røggasser (fra
eksempel gaskaminer).
Før produktet anvendes af børn eller af personer med nedsatte
mentale, sensoriske eller fysiske evner, skal de informeres om,
hvad det skal bruges til.
Tilslutningsstuts og automatspjæld leveres ilagt i Emhætten.
(Tag lteret løs, se g 2) Spjældet anvendes for at forhindre
eventuelt tilbageslag af luft når Emhætten ikke er i drift.
Fastgør stutsen på emhætten g 6.
Placer derefter spjældet i stutsen g 7.
Montering af emhætte
Skru emhætten fast under overskab eller hylde beregnet for
emhætte, g. 8.
Afstanden mellem komfur og emhætte skal være mindst 40
cm. For gaskomfur skal den være 65 cm. Hvis gaskomfurpro-
ducenten anbefaler en større monteringshøjde, skal der tages
hensyn til dette.
Emhætten kan monteres ved hjælp af konsoller, som kan
købes som tilbehør, g. 9.
Anvisning for montering af tilbehør medfølger udstyret.
Obs! Udluftningsslangen skal monteres strakt nærmest stutsen
g 10.
Elektrisk installation
Emhætten leveres med ledning og stikprop for tilslutning for
jordet vægafbryder.
9
TILBEHØR
Kanalsett for tilkobling til ventilasjonskanal
Ventilatorskap (høyde 110 cm) Veggfeste
TEKNISKE DATA
Bredde: 50, 60 og 70 cm
Øvrige mål: se g. 5
El.tilkobling: 230 V jordet
Effekt: Motor 70 W
Belysning: Kronelys med sokkel E 14
Belysning: Lysrør sokkel G 23
11 W bredd 70 och 60 cm
9 W bredd 50 cm
INSTALLASJON
Utblåsningsluften kan ikke ledes inn i pipens røkekanal hvis
denne brukes for oppvarming. Avledning av utblåsningsluften
skal utføres i henhold til forskrifter fra berørt myndighet (Byg-
ningskontrollen).Ventilasjonen av rommet må tilpasses slik at
ventilatoren ikke lager problemer for andre pipetilsluttede op-
pvarmingssystem i huset.
Før produktet anvendes av personer med nedsatt mental,
sensorisk eller fysisk evne, eller av barn, må de informeres om
hvordan produktet er ment å bli benyttet.
Tilslutningsstuss, automatspjeld og skruer for montering le-
veres med inni ventilatoren. (Ta løs lteret, se g. 2).
Automatspjeldet benyttes for å minske eventuelt kaldras når
ventilatoren ikke brukes.
Fest stussen på ventilatoren, g. 6.
Plasser deretter spjeldet i stussen, g. 7.
Montering av ventilatoren
Ventilatoren kan plasseres under eller innfelt i skaprekken, se
framsiden respektiv g. 8.
Avstanden mellom komfyr og ventilatoren må være minst 40
cm. Ved gasskomfyr økes avstanden til 65 cm. Hvis høyere
monteringshøyde anbefales av produsenten av gasskomfyren,
skal det tas hensyn til dette.
Ventilatoren kan også monteres ved hjelp av veggfester som
kan kjøpes som tilbehør, g. 9.
Anvisning for montering av tilbehør følger disse.
Obs! Ved montering av eksibel kanal, må denne være rett
nærmest stutsen g 10.
Elektrisk installasjon
Ventilatoren leveres med ledning og støpsel for tilkobling til
jordet stikkontakt.
TILLBEHÖR
Trumsats för anslutning till imkanal.
Fläktöverskåp. (Skåphöjd 110 cm.)
Konsolsats
TEKNISKA UPPGIFTER
Bredd: 50, 60, 70 cm
Övriga mått: se g. 5.
Elanslutning: 230 V ~ med skyddsjord.
Effekt: Motor 70 W.
Belysning: Kronljus sockel E 14, 40 W
Belysning: Lysrör sockel G 23
11 W bredd 70 och 60 cm
9 W bredd 50 cm
INSTALLATION
Avledning av utblåsningsluften skall utföras i enlighet med
föreskrifter utfärdade av berörd myndighet. ( Boverket )
Utblåsningsluften får inte ledas in i rökkanal som används för
avledning av rökgaser från tex gas/braskaminer, ved/oljepan-
nor etc.
Innan produkten används av personer med nedsatt mental,
sensorisk eller fysisk förmåga, eller av barn, ska de informeras
om hur produkten är avsedd att användas.
Anslutningsstos och automatspjäll levereras inuti äkten.
(Tag loss ltret, se g. 2.) Spjället används för att minska even-
tuellt bakdrag när äkten inte körs.
Fäst stosen på äkten g 6.
Placera därefter spjället i stosen g 7.
Montering spisäkt
Fläkten kan placeras under eller infälld i skåpraden, se fram-
sidan respektive g 8.
Avståndet mellan spis/gasspis och äkt måste vara minst 40
cm. Vid gasspis ökas avståndet till 65 cm. Om högre monter-
ingshöjd rekommenderas av gasspisens tillverkare ska hänsyn
tas till detta. Fläkten kan även monteras med hjälp av konsoler
som kan köpas som tillbehör, g. 9.
Anvisning för montering av trumsats medföljer den.
OBS! Vid montering med anslutningsslang, måste slangen
monteras sträckt närmast stosen, g 10.
Elektrisk installation
Spisäkten levereras med sladd och stickpropp för anslutning
till jordat vägguttag.
LISÄVARUSTEET
Hormiliitäntäsarja hormiliitäntää varten
Kannatinsarja
TEKNISET TIEDOT
Leveys: 50, 60 ja 70 cm
Muut mitat: katso kuva 5
Sähköliitäntä: 230 V ~ , maadoitettu pistotulppa
Teho: Moottori 70 W
Valaisin: 4O W kynttilälamppu, kanta E l4
Valaisin: Valaisinputki kanta G 23
11 W/leveys 70 ja 60 cm
9 W/leveys 50 cm
ASENNUS
Poistoilman ulosjohtamisessa on noudatettava viranomaisten
määräyksiä. Liesituuletinta ei saa liittää sellaiseen savuhormiin,
jota käytetään myös muiden savukaasujen poistoon (esim.
puu/öljylämmitin, kaasu/öljykamina jne.)
Ennen kuin tuote annetaan henkisiltä tai fyysisiltä kyvyiltään tai
aisteiltaan rajoittuneiden henkilöiden tai lasten käyttöön, heille
on selitettävä, miten tuotetta käytetään.
Asennuskaulus ja automaattiläppä toimitetaan tuulettimen
mukana. (Irrota suodatin kuvan 2 osoittamalla tavalla.) Läppä
vähentää tarpeetonta ilmavirtaa, kun tuuletin ei ole käytössä.
Huoneeseen on järjestettävä riittävä tuuletus, jos liesituuletin ja
esim tulisija poistavat ilmaa samanaikaisesti.
Kiinnitä kaulus tuulettimeen, kuva 6
Asenna sen jälkeen läppä kaulukseen, kuva 7.
Liesituulettimen asennus
Kiinnitä liesituuletin yläkaapin tai maustehyllyn alareunaan
(kuva 8). Tuuletin voidaan asentaa kaappirivistön alle tai upot-
taa siihen (etulehden kuva ja kuva 8).
Tuulettimen ja lieden välisen etäisyyden tulee olla vähintään
40 cm. Kaasuliedestä etäisyys vähintään 65 cm.. Jos
kaasulieden valmistaja suosittelee tätäkin suurempaa etäisyyt-
tä, sitä on käytettävä.
Tuuletin voidaan myös asentaa lisävarusteena myytävien kan-
nattimien avulla (kuva 9).
Lisävarusteiden mukana on omat asennusohjeensa.
Huom! Käytettäessä hormisarjaa tulee sen olla sopivan pi-
tuinen ja souraan kauluksessa, kuva 10.
Sähköliitäntä
Sähköliitäntää varten tuulettimessa on maatetulla pistotulpalla
varustettu liitosjohto.
10
S
FIN
N
7
6
DK
