Bruksanvisning ETNA A7310 Ugn

Bruksanvisning

Pour permettre une meilleure aération du meuble, les fours doivent être encastrés conformément aux mesures et distances indiquées dans la figure 1-2 page 2.

Pour garantir une bonne aération, éliminer la paroi arrière, en plus le plan dappui doit avoir une ouverture arrière dau

moin 70 mm.

N.B.: pour les fours à combiner à des plaques de cuisson, il est indispensable de respecter les instructions contenues dans la brochure jointe à lappareil

à combiner.

IMPORTANT

Pour garantir le bon fonctionnement de lappareil à encastrer, le meuble doit avoir les

caractéristiques appropriées. Les panneaux du meuble contigue au four doivent être en

matériau résistant à la chaleur. En particulier dans le cas de meubles en bois plaqué,

les colles doivent pouvoir résister à une température de 120°C; les matières plastiques

ou collantes ne résistant pas à cette température provoquent des déformations ou des

décollages. Conformément aux normes de sécurité, une fois lappareil encastré, aucun

contact ne doit être possible avec les parties électriques. Toutes les parties qui assurent

la protection doivent être fixées de façon à ne pas pouvoir être enlevées sans outil.

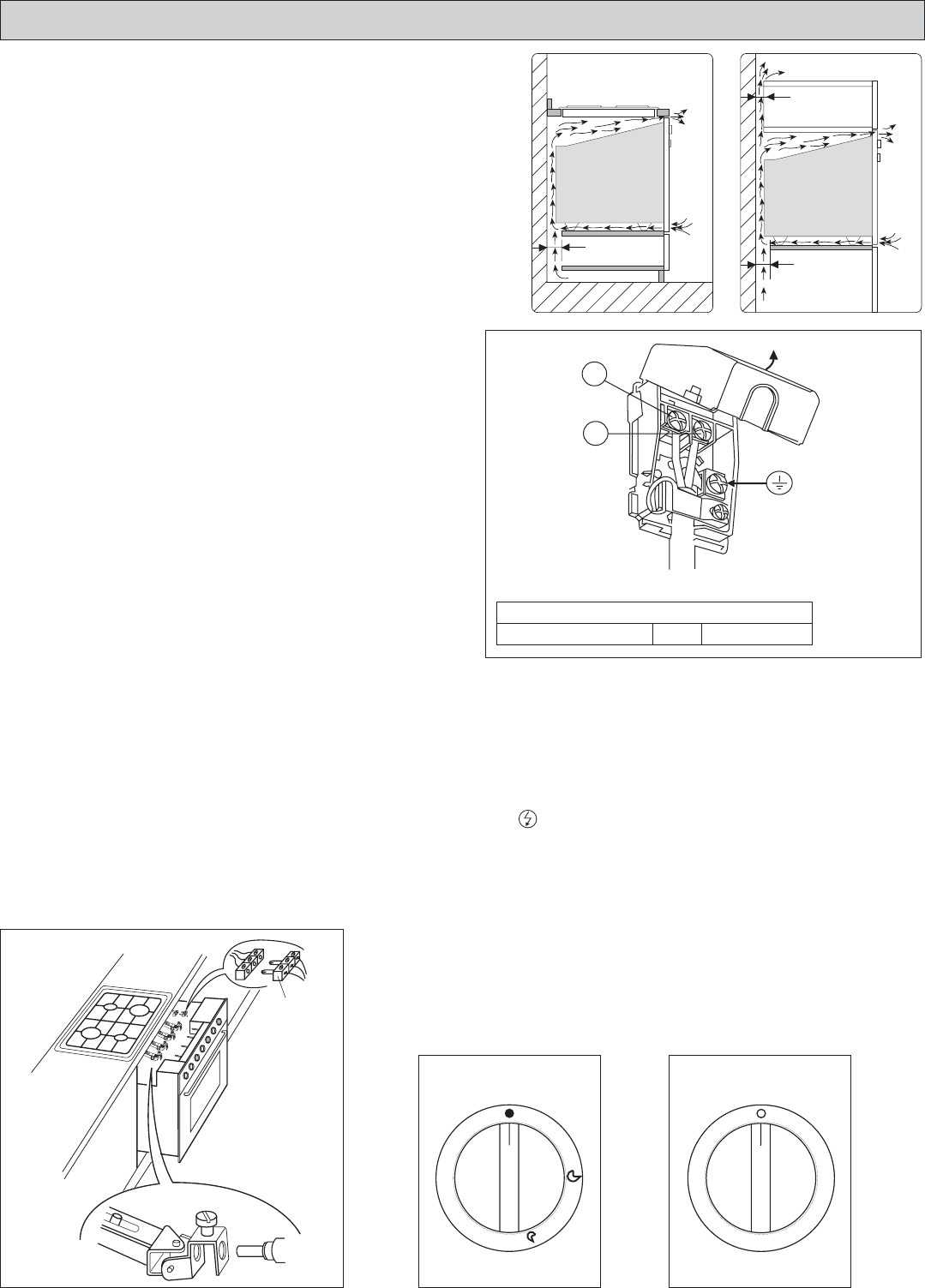

Fig. 4

Fig. 5

70

70

70

Fig.6

TYPE ET SECTION CÂBLE ALIMENTATION

230V~

H05RR-F

3 x 1,5 mm

2

ENTRETIEN DU FOUR

AVANT DE PROCEDER A LENTRETIEN DU FOUR, DEBRANCHER TOUJOURS

LA FICHE DE LA PRISE DE COURANT OU DEBRANCHER LE COURANT DE

LA LIGNE DALIMENTATION A TRAVERS LINTERRUPTEUR GENERAL DE

LINSTALLATION ELECTRIQUE.

BRANCHEMENT A LALIMENTATION

LAPPAREIL DOIT ETRE RACCORDE SELON LES NORMES ACTUELLEMENT

EN VIGUEUR ET SEULEMENT PAR UN INSTALLATEUR ELECTRIQUE AUTORISE.

Vérifier si le débit électrique de linstallation et des prises de courant est adapté à la

puissance maximum de lappareil indiquée sur la plaquette.

Brancher la fiche dans une prise de courant équipée dun troisième contact correspondant

à la prise de terre qui doit être connectée dune façon efficiente.

Pour les modèles dépourvus de fiche, monter sur le fil une fiche normalisée capable

de supporter la charge indiquée sur la plaquette. Le conducteur de mise à la terre

est indentifié par les couleurs jaune et verte.

En cas dincompatibilité entre la prise et la fiche de lappareil, faire remplacer la prise

par une autre dun type approprié par du personnel professionnellement qualifié. Ce

dernier devra en particulier sassurer que la section des fils de la prise est adaptée

à la puissance absorbée par lappareil.

On peut également effectuer le branchement au réseau en interposant entre lappareil

et le réseau un interrupteur omnipolaire avec une distance minimum entre les plots

de 3 mm, dimensionné en fonction de la charge et conforme aux normes en vigueur.

Le fil de terre jaune et vert ne doit pas être interrompu par linterrupteur.

La prise et linterrupteur omnipolaire utilisés pour le branchement doivent être facilement

accessibles une fois lappareil électro-ménager installé.

Important: en cours dinstallation, mettre le fil dalimentation en position de façon

quen aucun point sa température ne dépasse de 50°C la température ambiante. La

sécurité électrique de cet appareil nest assurée que sil est correctement branché à

une installation de mise à la terre efficace, comme prévu par les normes de sécurité

électrique en vigueur.

Important: Le constructeur ne peut être retenu responsable de tout dommage résultant

du manque de mise à la terre de linstallation.

Instructions particulières pour les modèles polyvalents.

Les modèles indiqués ci-dessous, peuvent être combinés à tous les types de plaques encastrables de série gaz électrique mixtes électro-gaz

Certaines fois sur le panneau de commande des fours, il peut y avoir un poussoir dallumage pour les brûleurs gaz ou un voyant lumineux de fonctionnement pour

les plaques électriques, ou pour tous les deux.Dans ce cas, les fours sont pourvus dune boîte à bornes A (voir fig. 7) permettant de raccorder ces composants à la plaque.

Important: 4 boutons avec bagues pouvant actionner des plaques à 4 feux gaz (fig. b) ou 4 boutons avec bagues pouvant actionner des plaques électriques (fig. c) peuvent

être montés sur le panneau de commande des fours. Si la plaque à unir est dun type différent (mixte électro-gaz), une ou plusieures bagues devront être changées en

utilisant aussi bien celles de la fig. b que celles de la fig. c.

N.B.: Les bagues sont fournies avec le four, et les boutons, avec les ressorts correspondants, sont les mêmes que ceux montés sur le panneau de commande.

Fig. 7

NOTE: sur le panneau de commande du four sont indiquées les positions des composant de la

plaque à unir. Pour les brûleurs à gaz utiliser les bagues avec les symboles de la fig. b, pour

les plaques électriques utiliser les bagues de fig. c.

Fig. b Fig. c

pour brûleurs gaz pour plaques electriques

L

N

4

A

6

5

4

3

2

1
