Bruksanvisning

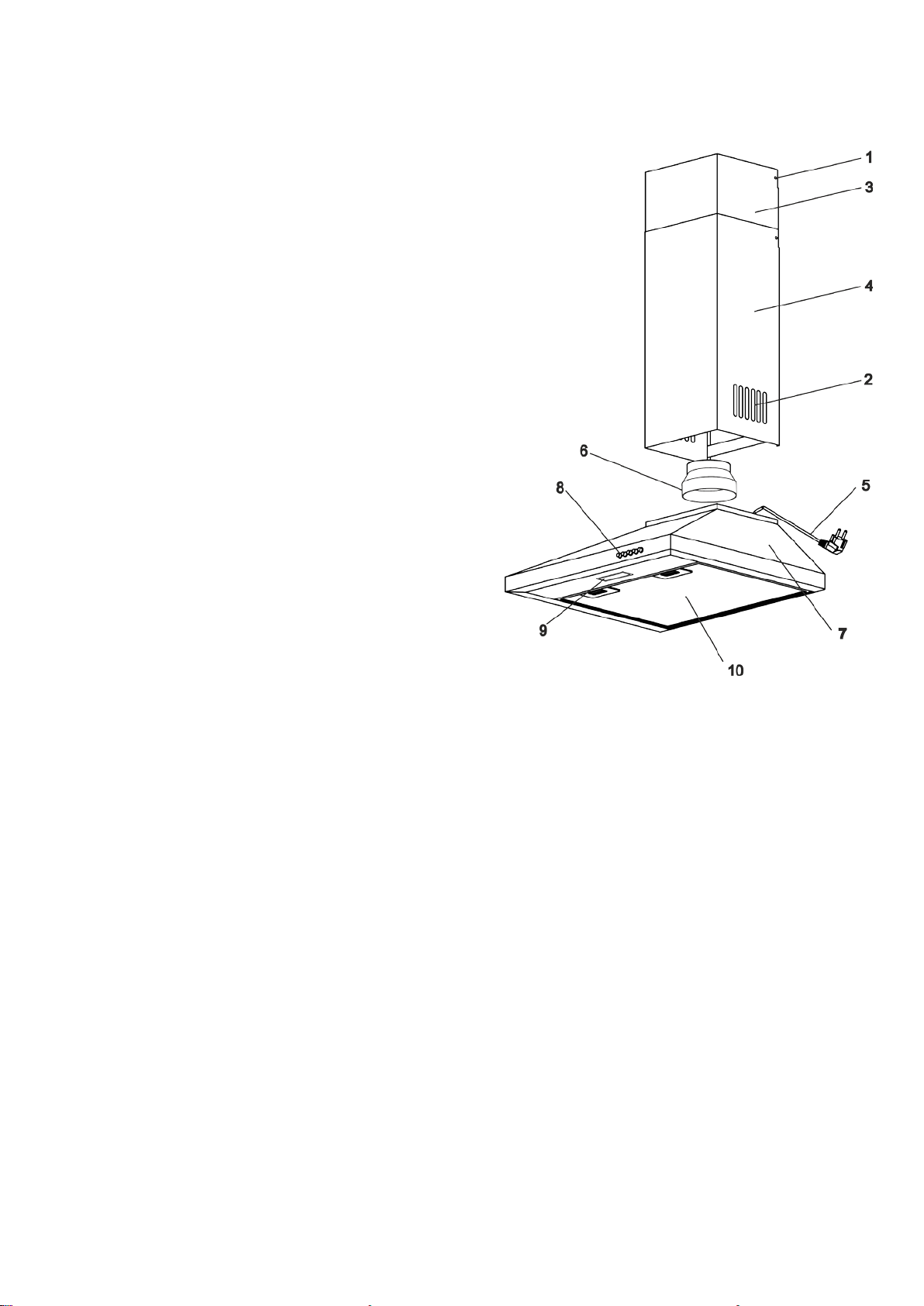

5.4 Витяжка складається з наступних складових частин (рис.3):

1 – кронштейн коминка

2 – вентиляційні пази (режим рециркуляції)

3 – коминок внутрішній

4 – коминок зовнішній

5 – шнур електромережі з заземленням

6 – перехідник патрубка (з Ø150 на Ø120)

7 – корпус

8 – перемикач режимів роботи (механічний)

9 – лампа освітлення

10 – фільтр алюмінієвий жироуловлюючий

6. ІНСТРУКЦІЯ ПО МОНТАЖУ ВИТЯЖКИ

6.1 Оберіть режим роботи і місце для встановлення витяжки.

6.2 Вийміть витяжку з пакувальної коробки.

6.3 Перевірти роботу витяжки, підключіть до електромережі і перевірте всі її функції.

6.4 Проведіть розмітку кріпильних отворів корпусу на стіні кухні. Для цього виготовте

паперовий шаблон з координатами 4-х отворів на задній стінці корпуса (точки А, B, C, D див

схема монтажу); прикладіть шаблон до стіни на необхідній висоті, що вказана вище, і

вирівняйте його по рівню (рис.4).

6.5 Намітьте і просвердліть в т. А, В, C, D 4 отвори свердлом Ø7мм глибиною 40мм.

6.6 Встановіть дюбелі в просвердлені отвори і вкрутіть в т. А, B, 2 шурупа ПТГ 4,5х40, так,

щоб віддаль між стіною і головкою шурупа складала 5мм.

6.7 Повісьте корпус витяжки на шурупах в опорних точках А, В.

6.8 При необхідності установіть на патрубку витяжки перехідник повітроводу (Ø150/120) і

змонтуйте повітровід.

6.9. Вкрутіть в т. С, D 2 шурупа ПТГ 4,5х40 зсередини витяжки.

6.10 Установіть телескопічний коминок на корпусі витяжки. Підніміть верхню панель коминка з

планкою під стелю, щоб він закривав повітровід вентиляції, і розмітьте по пазам планки 2 отвори

під кріплення (т. E, F) (рис.4).

6.11 Просвердліть 2 отвори Ø7, вставте в них дюбелі і закріпіть планку шурупами ПТГ 4,5х40

до стіни.

6.12 Якщо витяжка буде працювати в режимі відводу повітря в димохід, змонтуйте повітровід

обраного діаметру згідно інструкції, забезпечивши його герметичність.

«Необхідно враховувати, що при ввімкнутій витяжці в закритому приміщенні

автоматично знижує

ться тиск, який необхідно вирівнювати за рахунок притоку сві

жого

пові

тря. Цього можна досягнути шляхом відкриття дверей, вікон або обладнання

спеціальної припливної вентиляції.»

Рис.3
