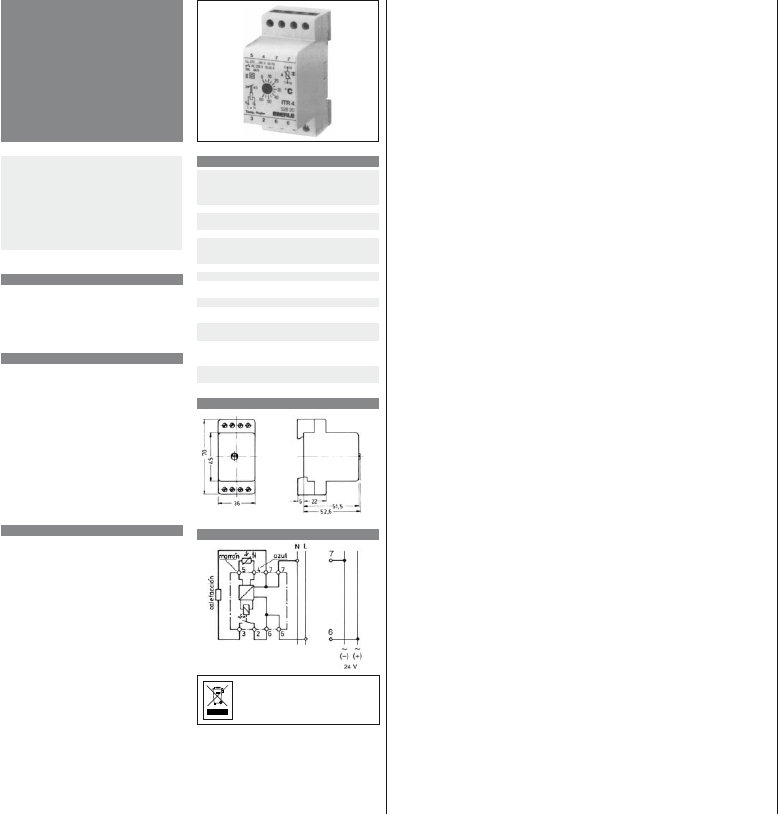

Bruksanvisning

Instrucciones de montaje y de

servicio controlador de temperatura

528 20 ITR 4

U 468 931 001 422-6

Montaje

El controlador esta concebido para montaje sobre carril

DIN de 35 mm y su conexión según el esquema que Ileva

impreso.

Funcionamiento

El controlador de temperatura electrónico 528 20 sólo

actua en combinación con el sensor remoto que se

suministra con él. El valor nominal deseado se ajusta

con un destornillador en la parte frontal del controla-

dor. Si baja la temperatura de la sonda por debajo del

valor ajustado, se cierran los contactos 2 y 3. En caso de

fallo de corriente o corte de contacto del sensor se abre

el contacto. La parte electrónica esta alimentada por un

divisor de tensión capacitivo.

Sondas

– Sonda standard

Esta sonda esta prevista sobre todo para la regula-

ción de liquidos. Para aplicaciones en liquidos o reci-

pientes a presión se precisa una funda de protec-

ción.

– Sonda para tuberias

Si es posible, se coloca con toda su superficie (diá-

metro ideal de tuberia 28 mm). Se coloca con fija-

ción de tubo.

– Sonda de aire

Los sensores de las sondas tienen que orientarse en

dirección al flujo de aire.

El cable de la sonda con un diametro de 1,5 mm² se

puede pro longar hasta 50 metros, sin influir en la exac-

titud del controlador.

En este caso no hace falta blindaje.

La prolongación de la sonda tiene que complir las con-

diciones de la clase de protección II.

ATENTIÓN!

Este equipo debe ser instalado unicamente por per-

sonal cualificado y según el esquema de conexio-

nes en la carcasa, observando las instrucciones de

seguridad existentes. Este regulador electrónico

para montaje en panel de mando es apto para el

montaje en áreas secas en el interior con condicio-

nes ambientales normales. Este dispositivo eléctri-

co cumple con la norma EN 60730, y funciona de

acuerdo al modo 1C.

Datos ténicos

Tensión de 220 ... 240 V, 50 Hz

conexión (187 ... 264 V)

(21 ... 27 V UC) 220 ... 230 V, 60 Hz

(187 ... 242 V)

intensidad permanente AC 250 V, 10 (4)A

Corriente total al

borne 6, 7 ≤ 16 A

rango de temperatura 0 ... 60 °C

Temperatura ambiente

en funcionamiento 0 ... 40 °C

almacenado -25 ... 70 °C

diferencial 1 K

tipo de contacto cerrado

resistencia de sonda 1 kΩ ± 1 %

con 25 °C y 1 mA

Grado de polución 2

Tensión de corriente

asignada 4 KV

Temperatura para ensayo

de dureza Brinell 75 ± 2 °C

Tensión y corriente para

control de compatibilidad

electromagnética 230 V; 0,1 A

Classe energetica I = 1 %

(secondo UE 811/2013, 812/2013, 813/2013, 814/2013)

Dimensiones

esquema de conexión

EBERLE Controls GmbH

Postfach 130153 · D-90113 Nürnberg

Klingenhofstraße 71 · D-90411 Nürnberg/Germany

Tel. 0911 / 56 93-0 · Telefax 09 11 / 56 93 - 214

Irrtum und Änderungen vorbehalten

Errors possible

Sous réserve d'erreurs
