Performance series
bilhögtalare
VÄLKOMMEN
Tack för att du köpt DLS Performance bilhögtalare.
Bruksanvisningen ger dig tips om hur du gör en professionell
installation. Vi ber dig läsa genom bruksanvisningen innan du
påbörjar installationsarbetet.
Du kan göra arbetet själv med hjälp av instruktionen om du
känner att du har kunskap och rätt verktyg. Känner du dig det
minsta osäker bör du lämna över jobbet till en fackman.
Dessa högtalare lämpar sig bäst för anslutning direkt till en vanlig
bistereo med högeffektsutgång.
INSTALLATION
Montera högtalaren i dörrsidan eller instrumentbrädan i bilens
originaluttag. Om det finns möjlighet så förstärk med en baffel
av MDF-board eller liknande. En montering högt upp på dörr-
sidan ger oftast den bästa ljudåtergivningen.
Tweetern kan monteras på instrumentbrädan eller infällt i dörr-
sidan med de medföljande tillbehören. I många fall kan
tweetern även monteras i bilens originaluttag.
Det är viktigt att högtalaren är ordentligt fastsatt annars kan
ljudet försämras.
Diskanthögtalarnas delningsfilter (kondensator) är inte-
grerat i anslutningskabeln till tweetrarna. Det är mycket
viktigt att använda dessa annars kommer diskant-
högtalaren (tweetern) att gå sönder.
K4
K5
K6
Teknisk hjälp
Behöver du teknisk hjälp så vänd dej i första hand till den
butik som sålt produkten. Kan de inte hjälpa dej så går
det bra att kontakta DLS på telefon 031-840060, eller
Du kan även hitta mycket information på vår hemsida
www.dls.se
GARANTISERVICE
DLS lämnar ett års garanti mot material och fabrikations-
fel. Vid reklamation skall kopia av kvitto eller annat köp-
bevis bifogas reparationen.
TWEETERINSTALLATION T13
T13 kan monteras på
instrumentbrädan med den
vinklade koppen (1), eller
infällt i dörrsidan.
Montering på instrumentbräda:
För vinklad yttre montering: För kabeln genom hålet i bakre
ändan av monteringskoppen. Tryck sedan fast tweetern i kop-
pen tills den snäpper fast. Fäst tweetern på instrumentbrädan
med hjälp av dubbelhäftande tejp.
Infälld montering:
Gör ett hål på 43 mm diameter
i dörrsidan. Monteringen är
enklast om dörrsidan lossas så
att monteringen kan ske från
baksidan.
Montera byglarna (4) genom
hålen i kåpan så som de ligger
på bilden. Fäst med medföl-
jande M4 skruv och mutter.
För in kabeln genom hålet i
botten av monteringskoppen.
Tryck därefter fast tweetern i
monteringskoppen.
3
4
Storlek 13 mm / 0,63"
Nom. effekt (RMS) 50 Watt, 80 Watt max
Frekv.område 2 kHz-20 kHz
Känslighet 91 dB
Monteringsdjup 20 mm / 0,8" (infällt montage)
Monteringshål 43 mm / 1,7" (infällt montage)
DLS T13 TWEETER
DLS Svenska AB
Box 13029
40251 Göteborg
Tel: 031 840060
Fax: 031 844021
www.dls.se

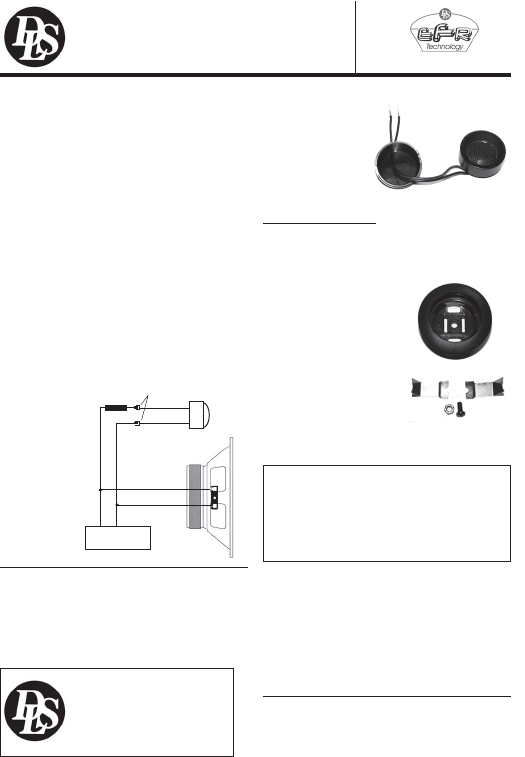

INKOPPLING
Koppla in högta-
larna som på skis-
sen. Bifogads kabel
med inbyggt filter till
tweetern måste an-
vändas. Förvissa
dig om att båda
sidors högtalare är
kopplade med
samma polaritet.
Högtalarna behöver
spelas i 15-20 tim-
mar innan ett kor-
rekt ljud erhålls.
Bilstereo
+
-
+
+
-
-
TEKNISKA DATA
K4 K5 K6
Impedans 4 ohm 4 ohm 4 ohm
Nominell effekt 50 W RMS 50 W RMS 50 W RMS
Max effekt 80 W 80 W 80 W
Konmaterial Papper* Papper* Papper*
* med EFR-technology för bättre lludåtergivning
Storlek bas 4” (10 cm) 5,25” (13 cm) 6,5”(16,5 cm)
Magnet storlek 70 mm/2,76” 70 mm/2,76” 80 mm/3,15”
Känslighet 91 dB 91 dB 92 dB
Inst. djup 45 mm/1,77” 50 mm/2” 60 mm/2,36”
Monteringshål 102 mm /4” 115 mm /4,53” 145 mm / 5,7”
Delningsfilter
till tweeter
Skarvhylsor
T13
tweeter
Svart
Röd/svart
Röd/svart
Svart
