Bruksanvisning Daikin EHBH08DA6V Värmepump

Bruksanvisning

3 Drift

Bruksanvisning

3

EHBH/X04+08DA + EHVH/X04+08S18+23DA + EHVH/

X04+08S18+23DJ

Daikin Altherma 3 R F+W

4P584431-1 – 2019.06

2.1 Komponenter i en typisk

systemlayout

d

a

b

c

e

f

g

BC

A

A Primärt område. Exempel: Vardagsrum.

B Extra område. Exempel: Sovrum.

C Tekniskt rum. Exempel: Garage.

a Värmepump för utomhusenheten

b Värmepump för inomhusenheten

c Tappvarmvattenberedare (DHW)

d Användargränssnitt vid inomhusenheten

e Användargränssnitt används som rumstermostat

f Golvvärme

g Radiatorer, värmepumpskonvektorer eller fläktkonvektorer

INFORMATION

Inomhusenheten och varmvattentanken (om sådan

installerats) kan placeras separat eller byggas in beroende

på typ av inomhusenhet.

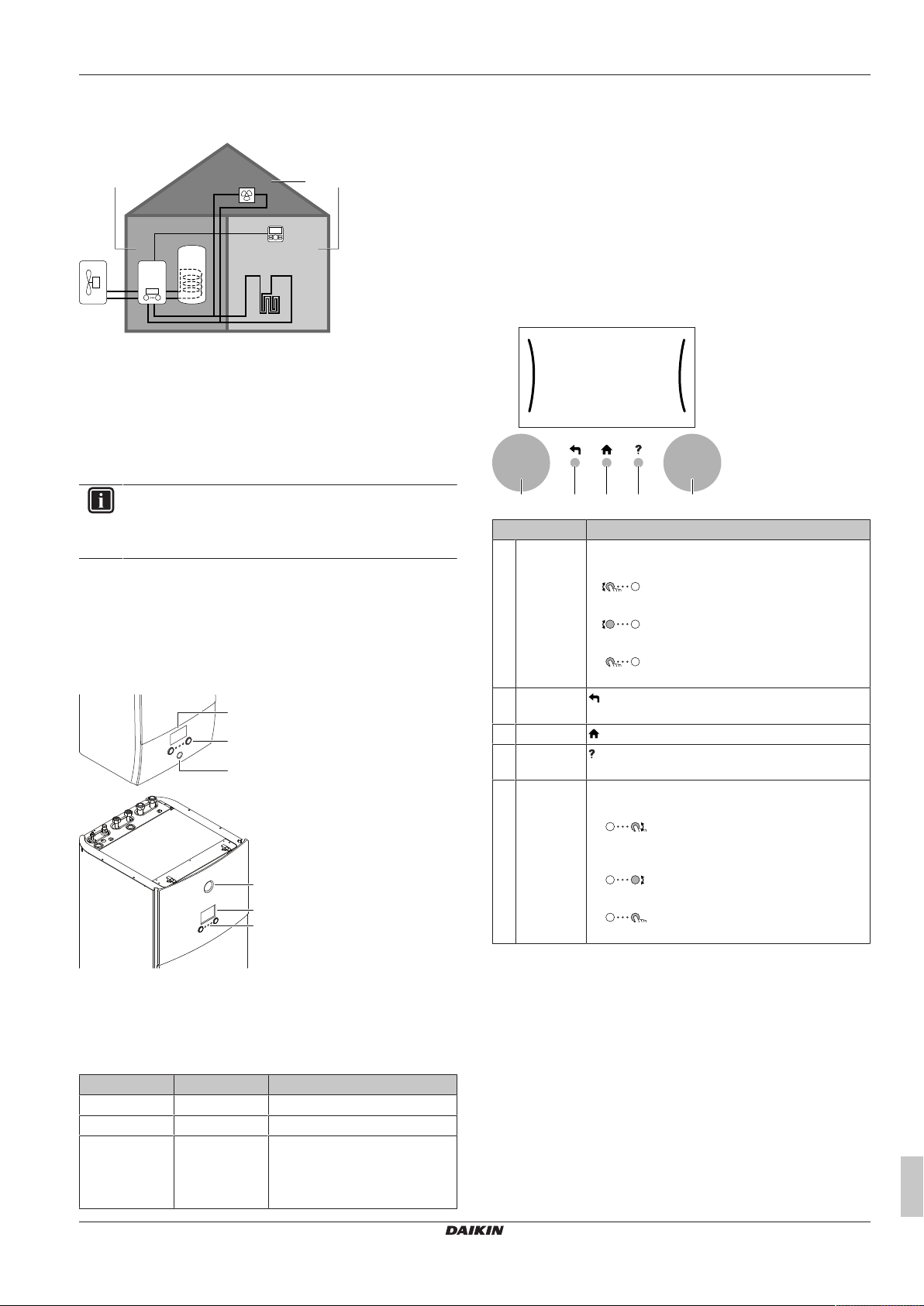

3 Drift

3.1 Användargränssnitt: Översikt

Användargränssnittet har följande komponenter:

b

c

a

a

b

c

a Statusindikator

b LCD-skärm

c Vred och knappar

Statusindikator

Statusindikatorns LED-lampor tänds eller blinkar för att visa

enhetens driftläge.

LED-lampa Läge Beskrivning

Blinkar blått Vänteläge Enheten är inte i bruk.

Fast blått sken Drift Enheten är i bruk.

Blinkar rött Felfunktion En felfunktion uppstod.

Se "6.1För att visa hjälptexten i

händelse av en felfunktion"på

sidan13 för mer information.

LCD-skärm

LCD-skärmen har ett viloläge. Efter en viss tids inaktivitet i

användargränssnittet slocknar skärmen. Ett tryck på valfri knapp

eller ett vrid på något av vreden väcker skärmen igen. Tiden för

inaktivitet varierar beroende på användarens behörighetsnivå:

▪ Slutanvändare eller Avancerad slutanvändare: 15min

▪ Installatör: 1tim

Vred och knappar

Du använder vred och knappar:

▪ För att navigera på skärmarna, i menyerna och inställningarna på

LCD-skärmen

▪ För att ställa in värden

a b c d e

Artikel Beskrivning

a Vänster

vred

LCD-skärmen visar en båge på skärmens vänstra

sida när du kan använda det vänstra vredet.

▪ : Vrid och tryck sedan på det vänstra

vredet. Navigera i menystrukturen.

▪ : Vrid på det vänstra vredet. Välj ett

menyalternativ.

▪ : Tryck på det vänstra vredet. Bekräfta

ditt val eller gå till en undermeny.

b : Tillbaka-

knapp

: Tryck för att gå tillbaka 1 steg i menystrukturen.

c Hem-knapp : Tryck för att gå tillbaka till startskärmen.

d Hjälp-

knapp

: Tryck för att visa hjälptext relaterad till den

aktuella sidan (om sådan finns).

e Höger vred LCD-skärmen visar en båge på skärmens högra

sida när du kan använda det högra vredet.

▪ : Vrid och tryck sedan på det högra

vredet. Ändra ett värde eller en inställning som

visas på skärmens högra sida.

▪ : Vrid på det högra vredet. Navigera

genom de möjliga värdena och inställningarna.

▪ : Tryck på det högra vredet. Bekräfta

ditt val och gå till nästa menypost.

3.2 Möjliga skärmar: Översikt

De vanligaste skärmarna är följande:
