Bruksanvisning Daikin EDLQ016CA3W1 Värmepump

Bruksanvisning

3 Drift

Drifthandbok

3

EBLQ+EDLQ011~016CA(3)V3+W1

Daikin Altherma lågtemperatur monoblock

4P537989-1 – 2018.05

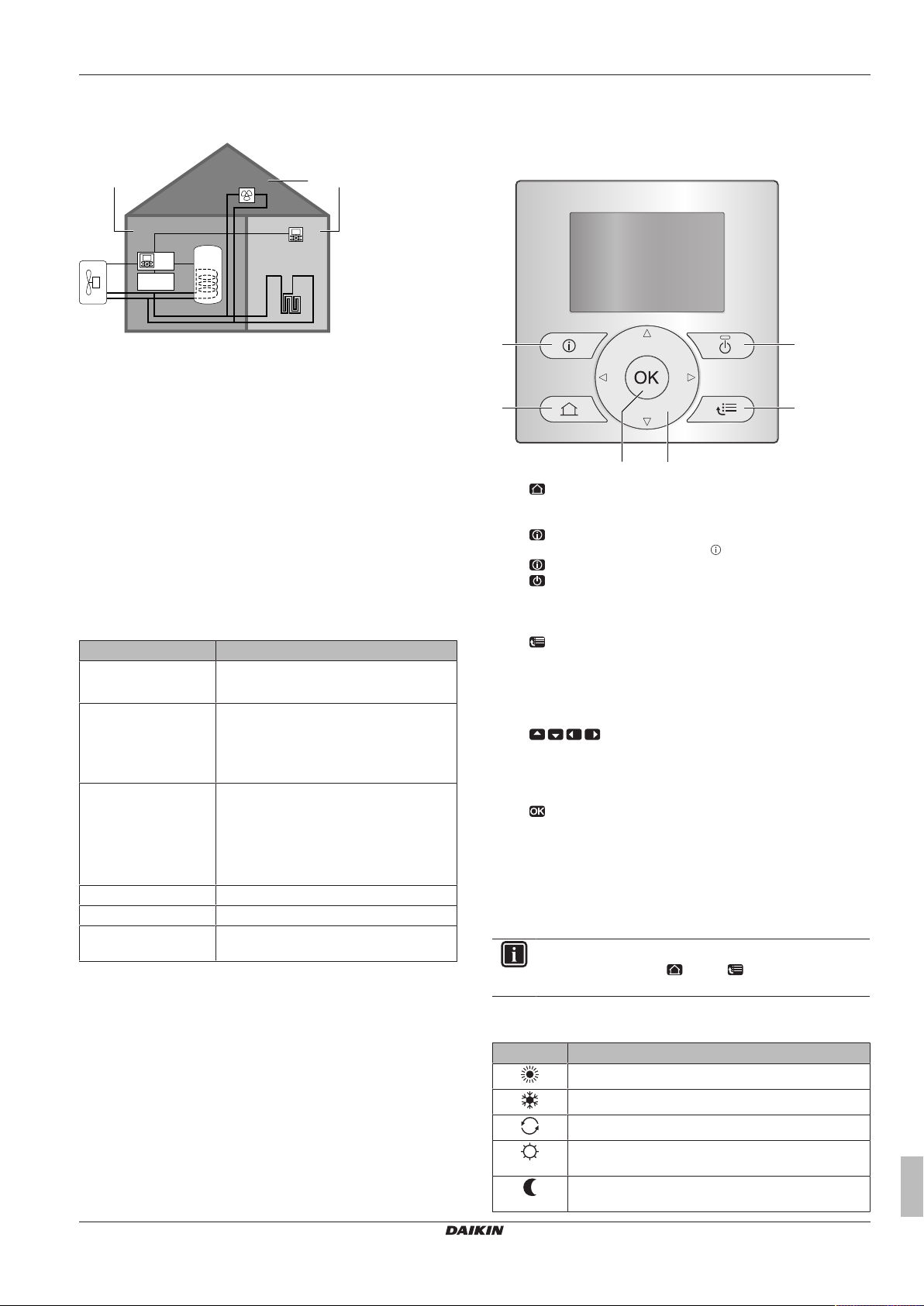

2.1 Komponenter i en typisk

systemlayout

h

a

d

b

c

e

f

g

BC

A

A Primärt område. Exempel: Vardagsrum.

B Extra område. Exempel: Sovrum.

C Tekniskt rum. Exempel: Garage.

a Värmepump för utomhusenheten

b Kopplingsbox EKCB07CAV3

c Tappvarmvattenberedare (DHW)

d Användargränssnittet anslutet till kopplingsboxen.

e Användargränssnitt i vardagsrummet, som används som

rumstermostat

f Golvvärme

g Värmepumpskonvektorer eller fläktkonvektorer

h Alternativ box EK2CB07CAV3

3 Drift

3.1 Översikt: Drift

Du kan styra systemet via användargränssnittet. Denna del går

igenom hur du använder användargränssnittet:

Del Beskrivning

Snabbgenomgång ▪ Knappar

▪ Statusikoner

Kontroll för

rumsuppvärmning/-

kylning

Hur du kontrollerar rumsuppvärmning/-

kylning:

▪ Hur du ställer in rumsdriftläget

▪ Hur du kontrollerar temperaturen

Hushållsvarmvattenkon

troll

Hur du kontrollerar tappvarmvattnet:

▪ Återuppvärmningsläge

▪ Schemalagt läge

▪ Schemalagt läge +

återuppvärmningsläge

Scheman Hur du väljer och ställer in scheman

Menystruktur Översikt över menystrukturen

Tabell för

installatörsinställningar

Översikt över installatörsinställningarna

3.2 Snabbgenomgång av

användargränssnittet

3.2.1 Knappar

a

ef

b

d

c

a

HEMSIDOR

▪ Växlar mellan hemsidor (när du är på en hemsida).

▪ Går till förvald hemsida (när du är i menystrukturen).

b

FELFUNKTIONSINFORMATION

Om en felfunktion inträffar visas

på hemsidorna. Tryck på

för att visa mer information om felfunktionen.

c

PÅ/AV

Sätter PÅ eller stänger AV en av kontrollerna

(rumstemperatur, framledningstemperatur,

varmvattenberedarens temperatur).

d

MENYSTRUKTUR/TILLBAKA

▪ Öppnar menystrukturen (när du befinner dig på en

hemsida).

▪ Går upp en nivå (när du navigerar i menystrukturen).

▪ Går tillbaka 1 steg (t.ex: när du ställer in ett schema i

menystrukturen).

e

   NAVIGATION/ÄNDRA INSTÄLLNINGAR

▪ Flyttar pekaren på skärmen.

▪ Navigerar genom menystrukturen.

▪ Ändrar inställningar.

▪ Väljer ett läge.

f

OK

▪ Bekräftar ett val.

▪ Öppnar en undermeny i menystrukturen.

▪ Växlar mellan att visa de verkliga och önskade värdena

eller mellan att visa de verkliga och offset-värdena (om de

finns) på hemsidorna.

▪ Fortsätter till nästa steg (när du ställer in ett schema i

menystrukturen).

INFORMATION

Om du trycker på eller medan du ändrar

inställningar kommer ändringarna INTE att verkställas.

3.2.2 Statusikoner

Ikon Beskrivning

Rumsdriftläge = uppvärmning.

Rumsdriftläge = kylning.

Enheten är i bruk.

Önskad rumstemperatur = förinställt värde (Komfort;

dagtid).

Önskad rumstemperatur = förinställt värde (Eko;

nattetid).
