La mise en place fonctionnelle des appareils ménagers dans leur environnement est une opération délicate qui, si elle n'est pas correctement
effectuée, peut avoir de graves conséquences sur la sécurité des consommateurs. Dans ces conditions, il est impératif de confier cette tâche
à un professionnel qui la réalisera conformément aux normes techniques en vigueur. Si malgré cette recommandation, le consommateur
réalisait lui-même l'installation, le constructeur déclinerait toute responsabilité en cas de défaillance technique du produit entraînant ou non
des dommages aux biens et/ou aux personnes.
2 FR

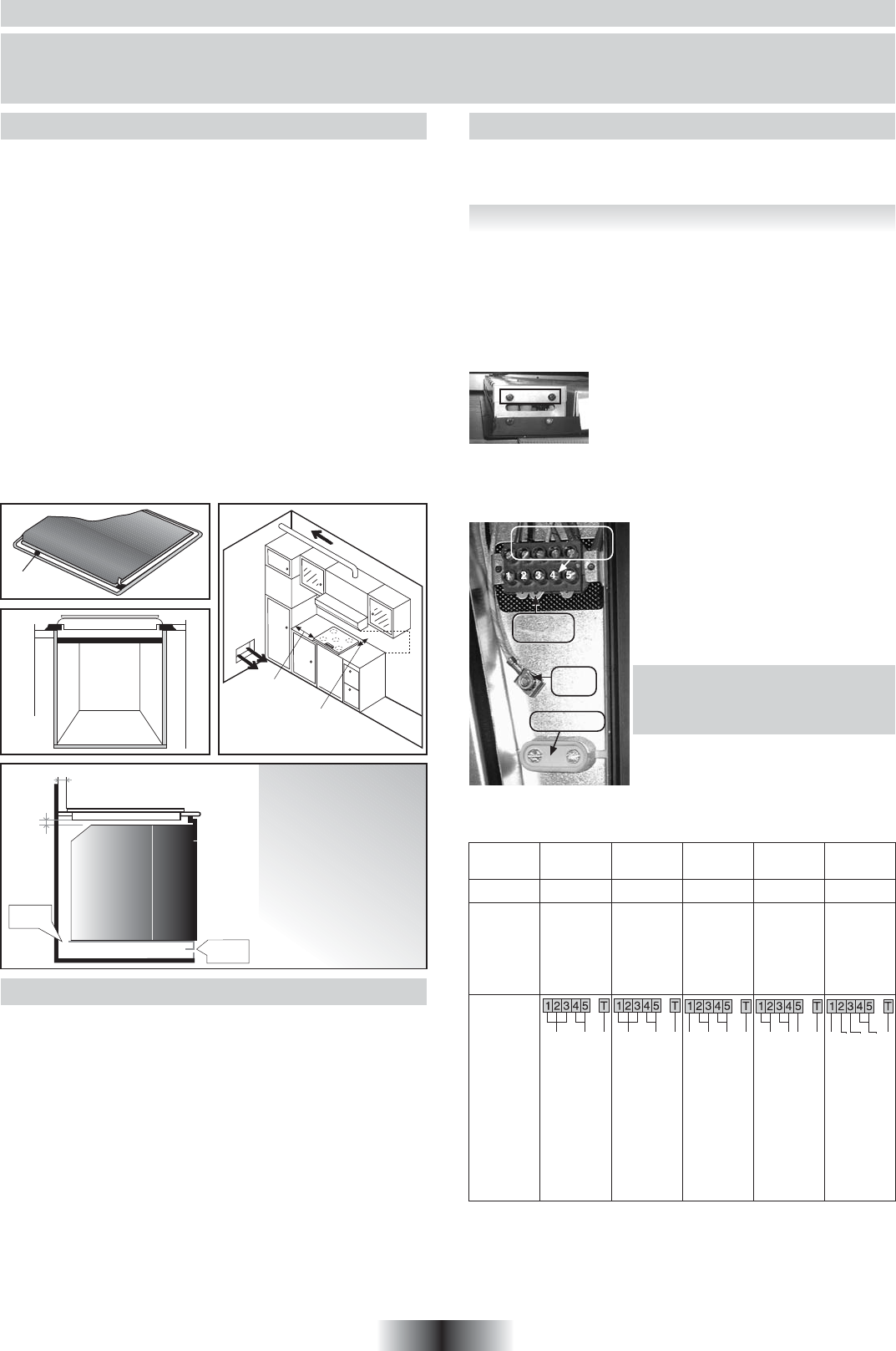

INSTALLATION
• Modèles PVK
La table vitrocéramique est livrée sans câble d'alimentation.
Elle est équipée d'une plaque à bornes permettant de choisir le
type de raccordement électrique approprié à l'installation.
RACCORDEMENT AUX BORNES DE LA PLAQUE
Avant de réaliser le raccordement, il est impératif de respecter
les consignes citées cicontre,
• l'installation doit est protégée par un fusible appropié, voir tableau,
et doit comporter des fils d'une section suffisante pour alimenter
normalement l'appareil.
• le câble d'alimentation doit être choisi en fonction des indications
du tableau.
Pour procéder au raccordement, il faut :
• retourner la table, face verre contre le plan
de travail, en prenant soin de protéger le verre
• puis, retirer le capot situé sous les commandes,
et fixé par deux vis, à l'avant.
• passer le câble d'alimentation dans le passe-
fil du capot et dans le serre-câble.
• dénuder l'extrémité de chaque conducteur du câble d'alimentation
sur une longueur de 10 mm, en tenant compte de la longueur
nécessaire du câble d'alimentation pour le raccordement de la
plaque à bornes.
• La plaque à bornes offre plusieurs
possibilités de branchement. Aussi, en
fonction de l'installation et à l'aide des
barrettes shunts*, fixer les conducteurs
comme indiqué sur le tableau, bien serrer
les vis.
*
Les barrettes shunts, situées sur la
borne Terre, permettent d'établir un
pont entre deux bornes.
• Ne pas oublier de fixer le fil de Terre
vert/jaune sur la borne Terre.
• Revisser le serre-câble.
• Replacer le capot à l'aide des deux vis ne pas oublier les rondelles
"éventail".
Plaque à bornes
avec reperes
Barrettes
shunts
Borne
Terre
Serre-câble
Attention : Prendre toutes les précau-
tions nécessaires pour éviter de faire
tomber les barrettes shunts dans le trou
situé sous la plaque à bornes.
Monophasé
220-240V~
Biphasé
220-240V2~
Biphasé
380-415V2N~
Triphasé
220-240V3~
Triphasé
380-415V3N~
20 A 20 A 20 A 20 A 16 AFUSIBLE
3 G 2,5 mm2
H05RR-F,
H05VV-F,
H05V2V2-F
CABLE
SECTION
TYPE
3 G 2,5 mm2
H05RR-F,
H05VV-F,
H05V2V2-F
4 G 2,5 mm2
H05RR-F,
H05VV-F,
H05V2V2-F
4 G 2,5 mm2
H05RR-F,
H05VV-F,
H05V2V2-F
5 G 1,5 mm2
H05RR-F,
H05VV-F,
H05V2V2-F
PH Phase
shunter 1-2
shunter 2-3
N Neutre
shunter 4-5
T Terre
BRANCHE-
MENT
SUR LA
PLAQUE A
BORNES
Shunter:
établir un
pont à l’aide
d’une barret-
te shunt
PH N T PH PH T PH N TPH PHPH PH T TPHPH PH N
PH Phase
shunter 1-2
shunter 2-3
PH Phase
shunter 4-5
T Terre
PH Phase
PH Phase
shunter 2-3
N Neutre
shunter 4-5
T Terre
PH Phase
shunter 1-2
PH Phase
shunter 3-4
PH Phase 5
T Terre
PH Phase
PH Phase
PH Phase
N Neutre
shunter 4-5
T Terre
ENCASTREMENT
Le meuble ou le support dans lequel doit être encastrée la table,
ainsi que les parois du meuble qui pourraient juxtaposer celui-ci,
doivent être d'une matière résistant à une température élevée. De
plus, il est nécessaire que le revêtement qui recouvre le meuble
ou le support soit fixé par une colle résistant à la chaleur afin
d'éviter le décollement.
Installation:
• Un joint d'étanchéité est livré avec la table de cuisson. Pour
procéder à sa mise en place,
- retourner la table, face verre vers le bas, en prenant soin de
protéger le verre.
- placer le joint tout autour de la table.
- veiller particulièrement à le placer correctement afin d'éviter
toute infiltration dans le meuble support.
• Prévoir un espace de 5 cm minimum entre l'appareil et les parois
verticales avoisinantes.
• Si, en fonction de l'installation de la table, la partie inférieure de
son caisson se trouve à proximité d'une zone normalement
accessible lors de manipulations et/ou de rangements, placer
une cloison à 1 cm (7 cm pour PVS) du fond du caisson, pour
éviter tous risques de brûlure ou de détérioration.
Attention : vérifier la continuité de la terre de l'installation
avant de procéder au raccordement. Notre responsabilité ne
saurait être engagée pour tout incident ou ses conséquences
éventuelles qui pourraient survenir à l'usage d'un appareil
non relié à la terre, ou relié à une terre dont la continuité
serait défectueuse.
• Avant de procéder au raccordement, le technicien doit vérifier
la tension d'alimentation indiquée au compteur, le réglage du
disjoncteur, le calibre du fusible et la continuité de la terre de
l'installation.
• Le raccordement électrique au réseau doit être effectué par une
prise de courant avec prise de terre, ou par l'intermédiaire d'un
dispositif à coupure omnipolaire ayant une distance d'ouverture
des contacts d'au moins 3 mm.
Si l'appareil comporte une prise de courant, il doit être installé
de telle façon que la prise de courant soit accessible.
• Le fil de protection vert/jaune doit être relié aux bornes de terre,
de l'appareil d'une part, et de l'installation d'autre part.
• Toute intervention se rapportant au câble d'alimentation doit
impérativement être réalisée par le Service après-vente ou une
personne de qualification similaire.
LE RACCORDEMENT ELECTRIQUE
min 10 mm PVK-PVD
min 70 mm PVS
Sp da 25 a 45 mm
Niche
accessible
Joint
Caisson de
la table
min 70 cm
min 15 cm
min 5,5 cm
10 mm
mini
50 mm
Ouverture
500 X 50
Ouverture
500 X 10
Il est interdit
d’enchâsser
un four non
ventilé sous
la table
vitrocéramique
