MODELS QP230BC • QP230BL • QP230SS • QP230WW

QP236BC • QP236BL • QP236SS • QP236WW

QP242BC • QP242BL • QP242SS • QP242WW

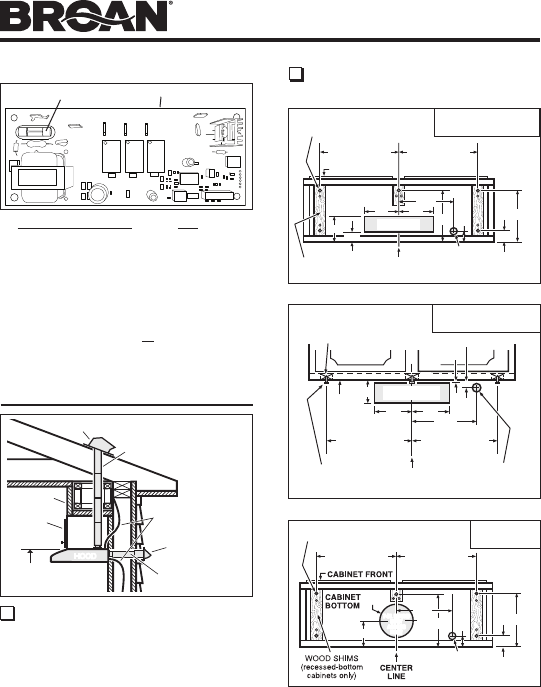

Page 3

3¼” X 10”

HORIZONTAL DUCTING

CABINET

BOTTOM

CABINET FRONT

HORIZONTAL DUCT

ACCESS HOLE

5¼"

HOOD

MOUNTING

SCREWS (5)

ELECTRICAL

ACCESS HOLE

(in wall)

CENTER

LINE

WOOD SHIMS

(recessed-bottom

cabinets only)

/8"

" (42" hood)17

" (42" hood)

" (36" hood)14

" (36" hood)

" (30" hood)11

" (30" hood)

ELECTRICAL

ACCESS HOLE

(in cabinet bottom)

/8"

HOOD MOUNTING SCREWS (5)

/8"

8" DIA.

HOLE

7-IN. ROUND

DUCT

ACCESS

HOLE

7-IN. ROUND

DUCT

ACCESS

HOLE

11"

" (42" hood)17

" (42" hood)

" (36" hood)14

" (36" hood)

" (30" hood)11

" (30" hood)

7-IN. ROUND

DUCTING

2 Use the proper diagram below, for placement of ductwork

and electrical cutout in cabinet or wall. For a non-ducted

installation, DO NOT cut a duct access hole.

VERTICAL DUCT

ACCESS HOLE

¾"

5¼"

CENTER

LINE

HOOD MOUNTING SCREWS (5)

ELECTRICAL

ACCESS HOLE

(in cabinet bottom)

WOOD SHIMS

(recessed-bottom

cabinets only)

CABINET FRONT

CABINET

BOTTOM

" (42" hood)

4½"

11"

" (42" hood)

" (36" hood)14

" (36" hood)

" (30" hood)11

" (30" hood)

3¼” X 10”

VERTICAL DUCTING

PREPARE HOOD LOCATION

SOFFIT

24" - 30" ABOVE

COOKING SURFACE

CABINET

3¼" X 10" DUCT

(For horizontal discharge)

WALL CAP

ROOF CAP

3¼" X 10" or

7" ROUND DUCT

(For vertical

discharge)

HOUSE WIRING

(Top or Back of hood)

HOODHOOD

1 Determine whether hood will discharge vertically (3¼”

x 10” or 7” Round), or horizontally (3¼” x 10” only). For

vertical or horizontal discharge, run ductwork between

the hood location and a roof cap or wall cap. For best

results, use a minimum number of transitions and

elbows.

FUSE

The Range Hood Control Board contains a Fuse to protect the

controls from power surges. If the fuse has opened (blown), the

green fan setting or light setting indicators will not operate properly

when the fan or light buttons are pressed, and the fan and lights

will not turn on.

A new fuse can be purchased at your local electronic supply

store. Use an 8A, 120V, 5 mm diameter, 20 mm long, fast-acting,

cartridge-type fuse.

To replace the fuse:

1. Disconnect power at service entrance.

2. Remove filters and bottom pan.

3. Remove and inspect fuse. If it is not open (blown), additional

diagnostics are needed.

FUSE

RANGE HOOD CONTROL BOARD

Note the extra wood shim and mounting screw near the

cabinet front, on the cabinet center line.
