Emplacement
d’installation des
enceintes
HSi 430CV et HSi 435CV
Quand vous sélectionnez l’emplacement
d’installation, vous devez prendre en compte à la
fois des facteurs mécaniques et acoustiques. Le
haut-parleur d’aigus des modèles HSi 430CV et HSi
435CV permet de générer un son d’excellente
qualité même si les enceintes sont installées dans
des emplacements peu appropriés.
Les facteurs mécaniques se rapportent aux
éléments structurels présents dans le plafond. Si
vous installez les enceintes dans une construction
neuve, ces facteurs sont faciles à prendre en
compte. Sélectionnez simplement les
emplacements d’installation avant de fixer les
panneaux de revêtement. Dans les installations
anciennes améliorées, l’installation est plus
complexe. En premier lieu, vous devez connaître
l’emplacement des chevrons du plafond pour bien
installer les enceintes entre ces chevrons. Un
détecteur de montant électronique peut permettre
de détecter ces chevrons. Vous devez également
connaître la profondeur des chevrons afin de vous
assurer que l’espacement au-dessus du plafond est
suffisant pour les enceintes.
L’emplacement des sorties des conduits de
chauffage et des appareils électriques peut vous
indiquer les obstacles présents dans le plafond.
Pour vérifier et avant de réaliser la découpe
d’installation, percez un petit trou au centre de
l’emplacement d’installation. Insérez une longe tige
tordue et déplacez-la à l’intérieur pour confirmer
l’absence d’obstruction derrière l’emplacement
choisi.
L’installation est simple dans les faux-plafonds
étant donné que les dalles peuvent être enlevées.
Vérifiez simplement que l’espacement au-dessus
de la trame de plafond est suffisant pour installer les
enceintes. Voir les spécifications sur la profondeur
de montage à la page 3.
En plus de la zone pour la découpe d’installation,
vous devez laisser un espacement de 19 mm
autour de cet orifice. Ainsi, l’espace sera suffisant
pour déployer les pinces de fixation.
N’oubliez pas que les fils de l’enceinte doivent
courir de l’amplificateur jusqu’à l’emplacement
d’installation. Cet acheminement est simple dans
les constructions neuves. Elle est également
simplifiée dans les faux-plafonds dès que le fil est
dans la zone située au-dessus de la trame de
plafond. Dans les installations anciennes
améliorées, l’acheminement est plus complexe.
Prenez bien ces facteurs en compte quand vous
planifiez votre installation.
Ubicaciones para la
instalación de parlantes
HSi 430CV y HSi 435CV
Al elegir las ubicaciones para la instalación debe
tener en cuenta los factores mecánicos y los factores
acústicos. El bafle de agudos del HSi 430CV y del HSi
435CV contribuye a la producción de un sonido
excelente, aún cuando se instalen en ubicaciones
que no son ideales.
Los factores mecánicos tienen que ver con las
partes estructurales del techo. Si usted va a instalar
los parlantes en una construcción nueva es fácil
tener en cuenta estos factores. Simplemente elija los
lugares para la instalación antes de levantar las
paredes. Cuando la instalación se realiza en
construcciones ya existentes las cosas se complican.
En primer lugar, debe saber dónde se encuentran las
vigas del techo para estar seguro de que la
instalación se ubique entre las mismas. Un detector
electrónico de entramado lo puede ayudar a ubicar
las vigas del techo. También debe conocer la
profundidad de las vigas para estar seguro de que
hay espacio suficiente arriba del techo para los
parlantes.
Las ubicaciones de los conductos de salida de
calefacción y de accesorios eléctricos lo pueden
ayudar a determinar dónde puede haber
obstrucciones en el techo. Como comprobación
final, antes de hacer el agujero para la instalación,
perfore un pequeño orificio en el centro de la
ubicación para la instalación. Inserte un alambre
largo y curvado y muévalo alrededor para confirmar
que no hay obstrucciones detrás de la ubicación
elegida.
La instalación en falsos cielorrasos es fácil, ya que se
pueden retirar las placas del cielorraso para tener
acceso al lugar de instalación. Simplemente verifique
que haya espacio adecuado arriba del enrejado del
cielorraso para ubicar los parlantes. Consulte las
especificaciones sobre Profundidad de montaje en la
página 3.
Además del área que se abre para la instalación se
debe dejar una separación adicional de
3
⁄4-inch
(19mm) alrededor del agujero. De esta forma se
asegura que se dispondrá de espacio para utilizar las
abrazaderas de montaje.
Recuerde también que debe tender los cables de
los parlantes desde el amplificador hasta la ubicación
de la instalación. Esto es fácil cuando la instalación se
realiza en construcciones nuevas. También es fácil en
las instalaciones que se realizan en falsos cielorrasos
una vez que el cable se encuentra en el área arriba
del enrejado del cielorraso. En las instalaciones que
se realizan en construcciones ya existentes es más
difícil colocar el cable. Asegúrese de tener todo esto
en cuenta al planificar su instalación.
Speaker Installation
Locations
HSi 430CV and HSi 435CV
When selecting installation locations you must
take into account both mechanical and acoustical
factors. The tweeter of the HSi 430CV and HSi 435
CV helps them produce excellent sound even when
they are installed in less than ideal locations.
The mechanical factors have to do with the
structural parts inside the ceiling. If you are
installing the speakers in new construction it is easy
to take this into account. Simply select the
installation locations before the wall board goes up.
In retrofit installation things are more complicated.
First, you must know the locations of the ceiling
rafters to be sure the installation location is
between them. An electronic stud finder can help
locate the ceiling rafters. You must also know the
depth of the rafters to be sure there is enough room
above the ceiling for the speakers.
The locations of heating outlet ducts and
electrical fixtures can help indicate where there
may be obstructions in the ceiling. As a final check,
before cutting the hole for installation, drill a small
hole at the center of the installation location. Insert
a long, bent piece of wire and move it around to
confirm that there are no obstructions behind the
chosen location.
Installation in drop ceilings is easy since ceiling
tiles can be removed for access to the installation
location. Just be sure there is adequate room
above the ceiling grid to accommodate the
speakers. See the Mounting Depth specifications
on page 3.
In addition to the area for the installation cutout
you must allow an additional
3
⁄4-inch (19mm) of
clearance around it. This ensures that there is room
for the mounting clamps to deploy.
Also remember that you must run speaker wires
from the amplifier to the installation location. This is
easy in new construction installations. It is also easy
in drop ceiling installations once the wire is in the
area above the ceiling grid. In retrofit installations
wire routing is more difficult. Be sure to take this
into account when planning your installation.
– 5 –

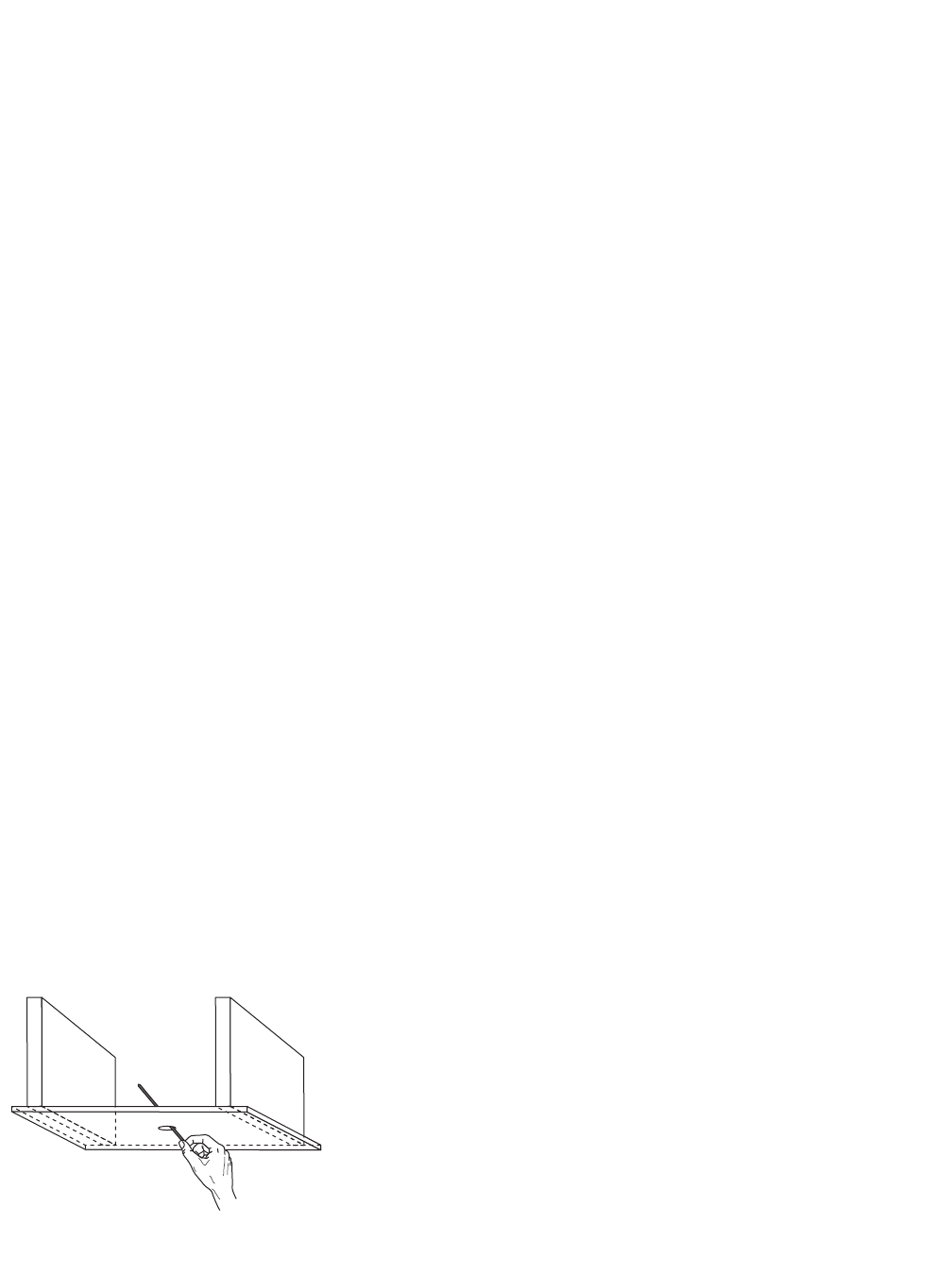

Before cutting speaker holes, drill a small hole and use a coat hanger wire or long screwdriver to
check for clearance above the ceiling.
Antes de cortar los orificios de los parlantes, perfore un pequeño orificio y use un cable de
suspensión recubierto o un destornillador largo para comprobar la separación arriba del techo
Avant de réaliser la découpe pour l’enceinte, percez un petit trou et utilisez un morceau de cintre ou
un long tournevis pour vérifier l’espacement au-dessus du plafond.
