Bruksanvisning Asaklitt 401-KS17XSL Cykeldator

Bruksanvisning

SVERIGE • KUNDTJÄNST Tel: 0247/445 00, Fax: 0247/445 09, E-post: kundtjanst@clasohlson.se, internet: www.clasohlson.se

SVENSKA

KM/hr

72.3

23

8

KM/hr

SCAN

AVS

KM/hr

24:H

0

0

0:80

23

KM/hr

2 I:2 4

00000

0

0

KM/hr

0.0

0

.0

KM/hr

CAL

+

1

8

2

3

4

5

I3

.

8

I2:32

6

7

˚

C

23

.8

KM/hr

+

62.5

23

.8

KM/hr

MXS

+

37.2 38

KM/hr

DST

23

.8

+

37.2 38

KM/hr

ODO

23

.8

+

22.3

23

.8

KM/hr

AVS

+

9:5 9:59

KM/hr

TM

23

.8

+

SENSOR

€

€

€

€

5

Hjul Hjulets

diameter omkrets

i mm

------------------------------------

20″ 1596

22″ 1759

24″ 1916

26″ (650A) 2073

26.5″ (Tubular) 2117

26.8″ (700x25C) 2124

26.8″ (700x28C) 2136

27″ (700x32 C) 2155

28″ (700B) 2237

(w/tire) Hjulets

Hjul omkrets

diameter i mm

---------------------------------------

ATB 24″x1.75 1888

ATB 26″x1.4 1995

ATB 26″x1.5 2030

ATB 26″x1.75 2045

ATB 26″x2 (650B) 2099

27″x1 2136

27″x1 1/4 2155

Trådlös Cykeldator

Art.nr 31-9474 Modell 401-KS17XSL

Läs igenom hela bruksanvisningen före användning och spara den

sedan för framtida bruk. Vi reserverar oss för ev. text- och bildfel

samt ändringar av tekniska data. Vid tekniska problem eller andra

frågor, kontakta vår kundtjänst.

Produktbeskrivning

Trådlös cykeldator med följande funktioner:

• Aktuell hastighet (0–99,9 km/h eller miles/h)

• Trippmätare (0–999,99 km eller miles)

• Total körsträcka (0–999,99 km eller miles)

• Möjlighet att återställa total körsträcka efter batteribyte

eller efter att datorn återställts till fabriksinställningarna

• Automatisk Tripptimer (upp till 9:59:59 timmar)

• Max. hastighet. (upp till 99,9 km/h eller miles)

• Klocka (12/24 timmar)

• Medelhastighet (0–99,9 km/h eller miles)

• Auto Scan (visar trippmätare, max hastighet,

medelhastighet, tripptimer)

• Frys funktion (av värdena trippmätare,

medelhastighet och tripptimer)

• Visar om man ligger över eller under medelhastighet

• Visar tendensen om man ökar eller minskar farten

• Serviceprogram

• Temperaturvisning (-10 ºC till +50 ºC eller 14 till 122 ºF)

• Visar ungefärlig kaloriförbränning

• Solpanel

• Bakgrundsbelysning

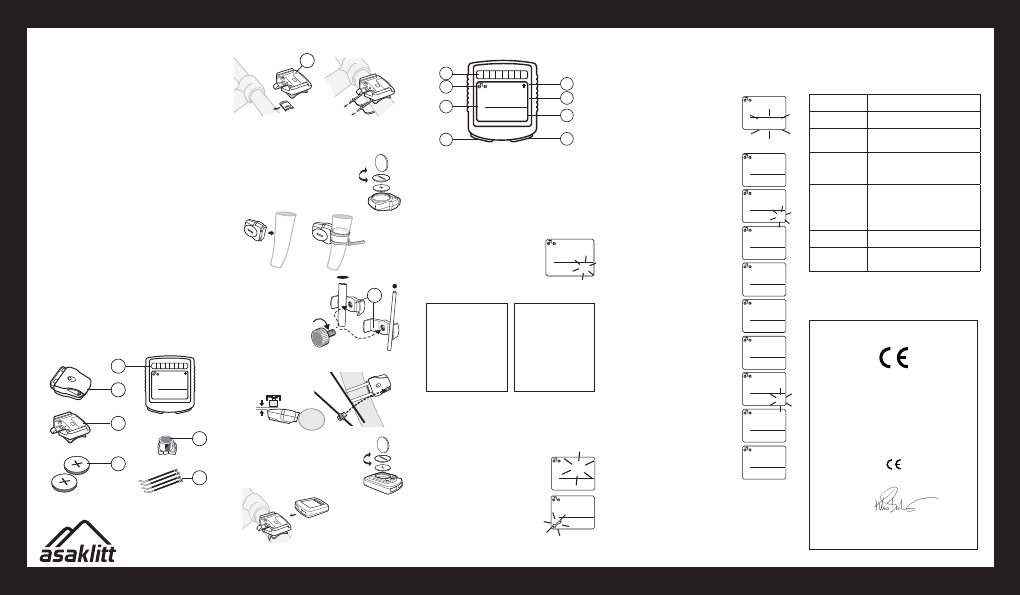

Förpackningen innehåller

1. Dator

2. Sensor

3. Fäste för dator

4. Batterier till dator och sensor (2 × CR 2032 3 V)

5. Magnet

6. 4 buntband

Montering

1. Montera fästet (3) på styret, se till att gummibrickan på fästet

sitter mellan fäste och styre och att snäpplåset är vänt mot dig.

2. Montera ett batteri i sensorn och fäst den

på framgaffeln, se till att den sitter vänd

mot ekrarna. OBS! Vänta med att dra

åt buntbanden som ska hålla sensorn.

Möjlighet måste finnas för justering så att

sensor och magnet kommer tillräckligt

nära varandra.

3. Montera magneten på en

eker. Fästet passar olika

ekertjocklekar.

4. Justera in magneten och sensorn så att de sitter mitt

för varandra, max. 2 mm ifrån.

5. Montera batteriet i datorn, se till att + på

batteriet år vänt uppåt.

6. Skjut in datorn i fästet tills den klickar fast

i snäpplåset. För att ta loss datorn, tryck ner

snäpplåset och dra ur datorn ur fästet.

Inställning av datorn

1. Här visas vilken meny som är öppen. Fältet är tomt

i grundläget.

2. Visar tendensen om farten ökar (hjulen snurrar framåt)

eller minskar (hjulen snurrar bakåt).

3. Solpanel (understödjer batteriet när det börjar bli svagt)

4. Visar ett + om man ligger över medelhastighet eller ett

– om man ligger under.

5. Visar aktuell hastighet

6. Klocka

7. Inställningar (höger)

8. Inställningar (vänster) / Bakgrundsbelysning

När batteriet sätts i för första gången eller

efter att datorn återställts till fabriksinställ-

ningarna visas:

Inställning för hjulstorlek (omkretsen i mm)

Använd tabellen till höger för att ställa in rätt värde.

Om hjulet är t.ex. 26″ ska värdet sättas till 2073. Ställ in värdet

med höger och byt siffra med vänster. När hela värdet är inställt,

gå vidare till nästa meny genom att trycka vänster. Då visas:

Km eller miles

Välj med höger, bekräfta och gå vidare med vänster till:

Ålder och vikt

Ställ in värden med höger och gå vidare

med vänster. Om du ställde in km visning

i föregående meny kommer vikten att visas

i kg. Om du ställde in miles kommer vikten

att visas i pound. Gå vidare med vänster till:

Påminnelseintervall för service av cykeln

200, 400, 600 eller 800 km. Ett verktyg

blinkar i displayen när inställd körsträcka

uppnåtts. Tryck vänster för att verktyget ska

sluta blinka när detta sker. Välj önskat inter-

vall med höger. Gå vidare med vänster till:

OBS! Om man börjar göra någon av ovanstående inställningar

och slutar utan att färdigställa, stängs datorn automatiskt av efter

5 minuter. Genom att trycka på valfri knapp startar datorn om

och börjar från inställning av hjulstorlek.

Inställning av klockan

Håll in vänster i 2 sek. för att aktivera klockinställningen.

Välj först 12 eller 24 timmars visning med

höger. Tryck sedan vänster och ställ in klockan

(timmar och minuter). Ändra timmar med höger

och gå vidare till minuter med vänster. Ändra

minuter med höger. Tryck vänster när du är

klar (minutvisningen slutar blinka).

OBS! Tryck nu höger för att gå vidare i datorns

menyer, först kommer:

ODO: Total körsträcka

Om man håller in vänster 2 i sek. när man

är i ODO-menyn kommer man till:

Återställning av total körsträcka

För att kunna återställa total körsträcka vid

t.ex. batteribyte, ändra värden med höger och

flytta med vänster på samma sätt som tidigare.

Tryck vänster för att gå tillbaka till ODO. Tryck

höger för att gå vidare till:

DST: Trippmätare

Om man håller in vänster i 2 sek. när man är

i DST-menyn nollställs trippmätaren, tripp-

timern och medelhastigheten. Tryck höger

för att gå vidare till:

MXS: Max. fart

Om man håller in vänster i 2 sek. nollställs

max.farten. Tryck höger för att gå vidare till:

AVS: Medelhastighet

Nollställs om man håller in vänster i 2 sek. när

man är i DST-menyn. Tryck höger för att gå

vidare till:

TM: Tripptimer

Nollställs om man håller in vänster i 2 sek. när

man är i DST-menyn. Tryck höger för att gå

vidare till:

Temperatur

Om man håller in vänster i 2 sek. visas inställ-

ning av ºC eller ºF, välj med höger, bekräfta

med vänster. Gå vidare med höger till:

CAL: Kalorier

Håll in vänster i 2 sek. för att nollställa.

Tryck höger för att gå vidare till:

AUTO SCAN

Trippmätare, max. hastighet, medelhastighet

och tripptimer visas var 4:e sekund. Tryck

höger för att gå ur menyerna till displayens

grundläge.

Frys funktion

Vid avslutad cykling (t.ex. vid målgång) kan tre

värden frysas: Trippmätare, medelhastighet

och tripptimer. Detta sker genom att trycka

vänster en gång, då blinkar tripptimern och

visar tiden. Tryck höger för att läsa av medel-

hastigheten och tryck höger igen för att läsa

av trippmätaren. Fortsätt trycka höger för att

vandra runt i dessa tre värden. Tryck vänster

för att gå tillbaka till grundläget.

Återställ datorn till fabriksinställningarna

Datorn återställs om:

• Batteriet tas ur.

• Vänster och höger hålls in samtidigt i 2 sek.

På/av

• Starta datorn genom att trycka in valfri knapp.

• Om inte datorn används på 5 minuter stängs den automatiskt av

för att spara batteri. Tryck valfri knapp för att starta datorn igen.

Felsökningsschema

Aktuell hastighet

visas inte.

• Kontrollera avståndet mellan sensor

och magnet.

Displayen är trög,

visar värden sent.

• Det är för kallt, datorns

arbetstemperatur är 0 till +55 ºC.

Svart display. • Temperaturen är för hög.

• Displayen har varit utsatt för direkt

solljus för länge.

Tecknen på display-

en syns dåligt.

• Kontrollera batterierna i sensor och

dator och se till att de sitter rätt

i respektive hållare.

• Kontrollera och byt vid behov batterier.

Trippmätaren visar

inget värde.

• Kontrollera avståndet mellan sensor

och magnet.

• Kontrollera batterierna i sensor och

dator och se till att de sitter rätt

i respektive hållare.

• Kontrollera och byt vid behov batterier.

Displayen visar ore-

gelbundna tecken.

• Ta ur datorns batteri och

sätt i det igen.

Datorn nollställs

p.g.a. yttre stör-

ningar

• Ta ur datorns batteri och

sätt i det igen.

Avfallshantering

När du ska göra dig av med produkten ska detta ske enligt

lokala föreskrifter. Är du osäker på hur du ska gå tillväga,

kontakta din kommun.

600

KM

KM/hr

38

.

2

32.5

SENSOR

1

2

3

4

6

5

max 2 mm

3

Ver. 201209

Declaration of Conformity

Hereby, Clas Ohlson AB, declares that following product(s):

Wireless bicycle computer

Art. nr 31-9474, model 401-KS17XSL

is in compliance with the essential requirements and

other relevant provisions of Directive 1999/5/EC.

Article 3.1b (EMC): EN 301489-1

EN 301489-3

Article 3.2 (Radio): EN 300330-1

EN 300330-2

Insjön, Sweden, November 2010

Klas Balkow

President

Clas Ohlson, 793 85 Insjön, Sweden
