DK/NO: Monter udhængsrør (F-rør). Skub G-stænger igennem kanalerne i udhæng, og monter dem på F-rør.
GB: Mount the canopy F-poles and G-poles.
Push the G-poles into the canopy sleeves and connect them to the F-poles.
DE: Montieren Sie das Vordach mit F-stangen und G-stangen. Schieben Sie die G-stangen durch die Kanäle,
und montieren Sie danach die F-Stangen.
NL: De korte F-stangen kunnen nu onder de petluifel geplaatst worden en de G-dwarsliggers kunnen door het
"kanaaltje" in de petluifel geschoven worden. Vervolgens monteren op de F-stangetjes.
SE: Montera uthängsrören (F-rör). Skjut i G-stängerna i kanalerna och montera dem på F-rören.
FR: Monter les petits tubes de casquette (F) sur le fronton puis fixer les barres de casquette (G).

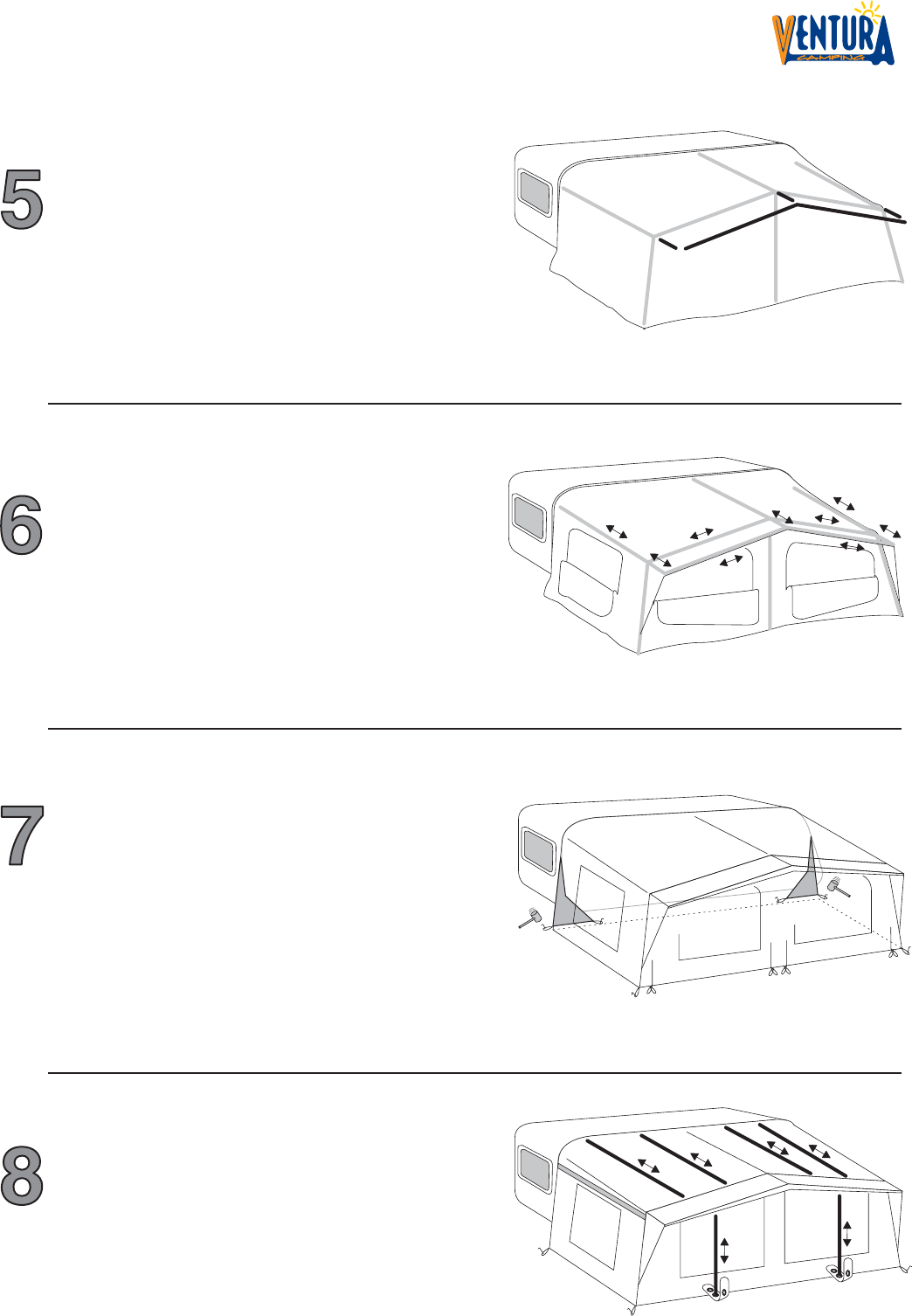

DK/NO: Tilslutningstrekanten rettes ind vandret med jorden. 1. Bagerste hjørne og trekant pløkkes. 2. Stram gavlen ud ved hjørneben og pløk.
Gentag pkt. 1 & 2 i den anden side. Nu kan resten af pløkkene slås i (husk at pløkke på kryds ved lynlåse!).
GB: Re-zip front and side panels and level the interior gusset with the ground. 1. Peg corners nearest caravan.
Peg interior gusset. 2. Tension and peg one side at the corner leg. Repeat on other side.
Peg the rest of the canvas - crossing rubbers at all zip ends.
DE: Die Unterkante des inneren Anschlußdreiecks muß waagerecht stehen. 1. Häring in der hinteren Ecke
und Dreieck einschlagen. 2. Die Seitenwand beim Eckbein ausspannen und Häring einschlagen. Dieses an der anderen
Seite wiederholen. Die restlichen Häringe einschlagen (Kreuzen Sie bei allen Reißverschlüssen die Gummischlingen).
NL: 1. De onderkant van de aansluitdriehoek moet zoveel mogelijk horizontaal zijn. Haringen plaatsen bij de achterste
hoeken (1). 2. De zijwanden en het front kunnen nu via de hoekstaanders strak gespannen worden, ook hier haringen plaatsen (2).
Nu de rest van de haringen plaatsen, bij de ritssluitingen moeten de Isaflex tentrubbers kruiselings geplaatst worden.
SE: Tillslutningstrekanten sträcks vågrätt mot marken. 1. Bakre hörn och trekant fästs i marken. 2. Sträck gaveln vid hörnbenet och fäst i marken.
Upprepa 1 och 2 i den andra gaveln. Nu kan resten fästas i marken (kom ihåg att kryssätta vid dragkedjorna).
FR: Fixez les élastiques aux quatre coins de l'auvent puis plantez les piquets d'un côté de l'auvent puis de l'autre côté et enfin les piquets de façade.
DK/NO: Monter ekstra AX-overliggere, og stram ud. (G 18-20)
Monter ekstra SX-støtteben i reguleringsstrop, og stram ud. (G 19-20)
GB: Larger sizes only: Mount AX-poles and tension. (G 18-20)
Mount SX-poles in regulator tabs and tension. (G 19-20)
DE: Montieren Sie die extra AX-stangen und spannen Sie diese aus. (G 18-20)
Montieren Sie die ekstra SX-stangen in die Regulierungsschnur und spannen Sie aus. (G 19-20)
NL: Plaats de AX-dakliggers en span deze uit. (maat G18-20)
Plaats de SX-staanders in de regelsnoeren en span deze uit (maat. G19-20)
SE: Montera extra AX-överliggare och sträck ut. (G18-20). Montera extra SX-stödben i reguleringsstropparna och sträck ut. (G19-20).
FR: Montez les faîtières supplémentaires et tendre (G18-20). Montez les faîtières supplémentaires dans les attaches de réglage et tendre (G19-20).
DK/NO: Fronter og gavle lynes ned. 1. E-stænger spændes ud. 2. A-overliggere spændes ud.
3. F-rør spændes ud. 4. G-stænger spændes ud.
GB: Unzip front and side panels. Tension poles in the following order: 1. E-poles (front). 2. A-poles (roof).
3. F-poles (canopy). 4. G-poles (canopy).
DE: Die Front- /Seitenteile während des Ausspannens herabrollen. 1. Spannen Sie die E-stangen aus (Front).
2. Spannen Sie die A-stangen aus (Dach). 3. Spannen Sie die F-stangen aus (Vordach).
4. Spannen Sie die G-stangen aus (Vordach).
NL: 1. De E-stangen (front) spannen, 2. de A-stangen (dakliggers) uitspannen, 3. de F-stangen (petluifel) uitspannen,
4. de G-stangen (dwarsliggers petluifel) uitspannen.
Tijdens het uitspannen front en zijdelen half open ritsen.
SE: Fronter och gavlar läggs ner till hälften. 1. E-stänger sträcks ut. 2. A-överliggare sträcks ut. 3. F-rör sträcks ut. 4. G-stänger sträcks ut.
FR: Ouvrir les panneaux de façade et de côté: 1. Tendre le fronton (faîtières latérales E). 2. Tendre la faîtière centrale du toit (A). 3. Tendre les petits tubes de casquette (F) 4. Tendre les barres de casquette (G).
F
F
G
G
F
2
2
3
3
3
1
4
1
4
1
1
2
2
1
1
SX
AX
AX
• Fan plus •
Monteringsanvisning • Erection Instructions • Aufbauanleitung • Opbouwinstructie • Instruction de Montage • Instrucciones de montaje
Monteringsanvisning • Erection Instructions • Aufbauanleitung • Opbouwinstructie • Instruction de Montage • Instrucciones de montaje
